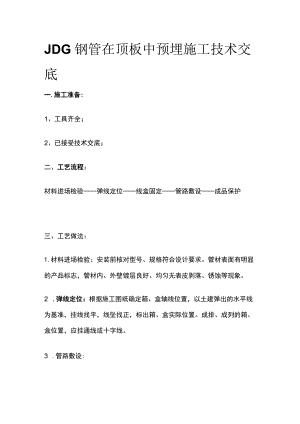

JDG钢管在顶板中预埋施工技术交底.docx

JDG钢管在顶板中预埋施工技术交底一.施工准备:1、工具齐全；2、已接受技术交底；二、工艺流程：材料进场检验弹线定位线盒固定管路敷设成品保护三、工艺做法：1.材料进场检验：安装前核对型号、规格符合设计要求。管材表面有明显的产品标志，管材内、外壁镀层良好、均匀无表皮剥落、锈蚀等现象。2 .弹线定位：根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。成排、成列的箱、盒位置，应挂通线或十字线。3 .管路敷设:(1)管与管连接采用直管接头，其长度为管外径的2.5-3.0倍，安装时把钢管插入直管接头凹槽处，使钢管与直管接头插紧定位，然后采用专用紧定扳手拧紧紧定螺钉，直至拧断螺钉脖颈。(2)管路转弯应用弯管弯头，采用弯管器煨弯。(3)当管径大于20mm时，连接套管每端的螺钉不应少于2个。(4)管与箱、盒采用专用锁母连接，要求一管一孔。(5)管路宜沿最近的线路敷设，并减少弯曲，固定点的距不应大于100Ommo四、质量标准：UDG管的管材及连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。2JDG管壁厚应符合设计和规范要求，壁厚均匀，不小于L5mm03JDG管断口处应平整、光滑、无毛刺、变形，管内屑清除干净。4 ,套接紧定式钢导管电线管路连接用的紧定部件应配套，且应采用专用工具操作。严禁熔焊连接。5 .箱、盒固定平整、牢固、坐标正确。6,电线管路与接地线应采用接地线卡衔接，制止熔焊衔接。注：在安装完毕后，紧定螺钉头必须作紧断处理。五.参考图片六、文明施工：1 .施工完毕后，及时将施工产生的废料垃圾清理干净；2 .注意本专业和其他专业施工后的成品、半成品保护；七.安全事项：1 .入场应进行入场安全教育，合格后方可进场施工；2 .进入施工现场必须正确佩戴安全帽，在脚手架施工时一定要系好安全带；3 .爬高时，要检查梯子、架子及防护设施，如有损坏变形要及时处理，以免存在隐患；4 .随身携带的工具应放在稳妥地方防止坠落伤人；5 .在地下室施工作业，要注意临边作业；6 .如果发现有不适宜施工的安全隐患，应立刻停止该部位的施工，并立即通知项目部安全负责人；7 .施工现场用电符合安全要求，施工队电工先检查，再由我方负责人员检查合格后方可使用。
