一建机电考点 工业电气安装技术（防雷接地）.docx

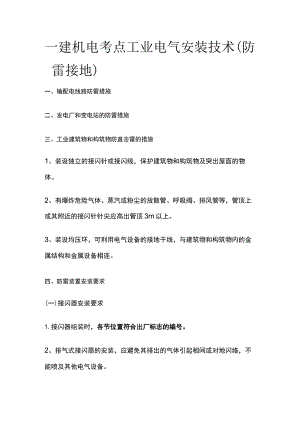

一建机电考点工业电气安装技术(防雷接地)一、输配电线路防雷措施二、发电厂和变电站的防雷措施三、工业建筑物和构筑物防直击雷的措施1、装设独立的接闪针或接闪线，保护建筑物和构筑物及突出屋面的物体。2、有爆炸危险气体、蒸汽或粉尘的放散管、呼吸阀、排风管等，管顶上或其附近的接闪针针尖应高出管顶3m以上。3、装设均压环，可利用电气设备的接地干线，与建筑物和构筑物内的金属结构和金属设备相连。四、防雷装置安装要求(一)接闪器安装要求1.接闪器组装时，各节位置符合出厂标志的编号。2、排气式接闪器的安装，应避免其排出的气体引起相间或对地闪络，不能喷及其他电气设备。3、氧化锌接闪器的接地线应用截面积不小于16mm2的软铜线。安装时要注意接闪器上端带电部分与电器柜体外壳或柜内其他设备的安全距离。4、管型接闪器与被保护设备的连接线长度不得大于4m,安装时应避免各接闪器排出的电离气体相交而造成的短路。(二)接闪器的试验测量五、接地装置的安装要求(一)接地极的安装要求1.金属接地极的安装(1)金属接地极采用镀锌角钢、镀锌钢管、铜棒或铜排等金属材料，按照一定的技术要求，通过现场加工制作而成。(2)接地极分垂直接地极和水平接地极两种。制作安装时应符合设计的要求。(3)挖接地线沟时应根据设计要求进行。沟的中心线与建筑物的基础或构筑物的基础距离不小于2m,独立避雷针的接地装置与重复接地之间距离不小于3mo2、接地模块的安装(1)接地模块是导电能力优越的非金属材料，经复合加工而成。(2)接地模块的安装除满足有关规范的规定外，还应参阅制造厂商提供的有关技术说明。通常接地模块顶面埋深不应小于0.6m。接地模块间距不应小于模块长度的35倍。(二)接地线的敷设要求1.室外接地线的安装(1)室外接地干线与支线一般安装在沟内。安装前应按设计规定的位置先控沟。沟的深度不得小于06m,宽度不得小于0.5m,然后将接地线埋入。(2)接地干线与接地极的连接、接地支线与接地干线的连接应采用焊接。接地干线与支线末端应露出地面05m以上。2、室内接地线的安装明线安装的接地线大多是纵横敷设在墙壁上，或敷设在母线或电缆桥架的支架上。设备连接支线需经过地面时应埋设在混凝土内。六、爆炸和火灾危险环境的接地要求七、防静电接地装置的要求1.防静电的接地装置可与防感应雷和电气设备的接地装置共同设置。只做防静电的接地装置，每一处接地体的接地电阻应符合设计规定。2、设备、机组、储罐、管道等的防静电接地线，应单独与接地体或接地干线相连，除并列管道外不得互相串联接地。3、防静电接地线的安装，应与设备、机组、储罐等固定接地端子或螺栓连接，连接螺栓不应小于MlO,并有防松装置和涂以电力复合脂。4、容量为50m3及以上的储罐，其接地点不应少于两处,且接地点的间距不应大于30m,并应在罐体底部周围对称与接地体相连，接地体应连接成环形的闭合回路。
