下水道工程施工工艺.docx

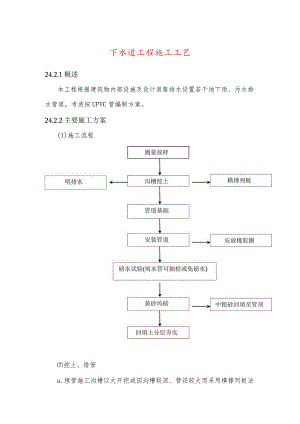

下水道工程施工工艺24.2.1概述本工程根据建筑物内部设施及设计道路排水设置若干地下雨、污水排水管道，考虑按UPVC管编制方案。24.2.2主要施工方案(1)施工流程挖土、排管a.埋管施工沟槽以大开挖或因沟槽较深、管径较大而采用横撑列板法施工，第一道支撑设置在地面标高开挖0.5In处。第二道支撑可根据具体情况灵活调整。每隔2m设一竖围才禀，底部必须插入砂垫层。b.本工程采用挖掘机挖运土，强调随挖随运，确保沟槽安全，当挖至距设计基础标高20CIn左右时，改为人工挖土，并整修平整，严防扰动地基原状土。c.横撑列板的沟槽要求挖土工作配合。强调随挖随撑，严防沟槽土体滑动坍方。d.采用明排水时，盲沟的规格为0.30.4m,设于沟槽底一侧。e.管材可按需要长度用手锯截取，断口处修边。f.橡胶圈位置应放置在管道插口第二至第三根筋之间的槽内。g.为防接口合拢时先排设管道轴线移动，需采用稳管措施，可在编织袋内灌满黄砂，封口压在先排设管道顶部，具体数量视管径大小而异。管道接口后，应复核管道的高程和轴线使之符合要求。h.管道应顺直，管底坡度应符合设计要求，不得有倒落水。(3)窖井砌筑窖井舲及钢筋聆底板按钢筋柱工程施工要点施工。窖井砌筑前,首先对基础表面清理干净，然后检查管道是否稳妥，方向和标高是否符合设计要求，并根据设计的窖井位置和规定的尺寸做好放样和复核工作，方可进行砌筑。井体各砖层间应上下错缝，内外搭砌，砂浆饱满。保证不渗水，粉刷平整规则，符合设计几何尺寸要求，并按照设计图预留好支管。目前暂不能接入本工程排水管道的地方，窖井外预留一节头子，并一律予以封堵。(4)沟槽回填a.沟槽回填应在管道隐蔽工程验收合格后立即进行，防止管道暴露时间过长造成损坏。b.管腋部分：先在管道两侧基础以上均匀回填15Onml黄砂，然后用木拍板将管道基础和管底之间的孔隙回填密实。c.胸膛部分：黄砂应分层回填，洒水压实，每层砂厚度不得超过250mm,用木夯或平板振动机压实。d.管顶以上部分采用素土回填，应分层整平和夯实。管顶以上70cm范围的覆土,必须用人工回填，严禁机械推土回填。若采用推土机或压路机碾压，管顶以上覆土厚度应大于70cm。e.横列板拆板和覆土应按自下而上的顺序逐层进行，每次拆板块数一般不得超过三块，若遇土质较差或支撑易走动，则不得超过二块。拆板与覆土应交替进行，当天拆板当天覆土，当天夯实。接近地面的两块撑板，应留撑一段时间，以免过早拆除而造成路面开裂。
