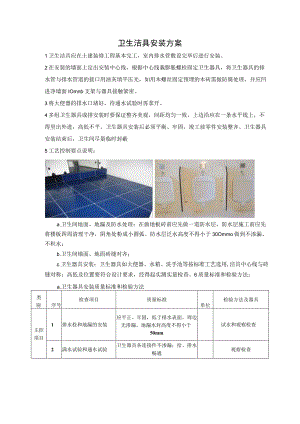

卫生洁具安装方案.docx

卫生洁具安装方案1卫生洁具应在土建装修工程基本完工，室内排水管敷设完毕后进行安装。2在安装的墙面上定出安装中心线，根据中心线栽膨胀螺栓固定卫生器具，将卫生器具的排水管与排水管道的接口用油灰填平压光，如用木螺丝固定预埋的木砖需做防腐处理，并应凹进净墙面IOmnb支架与器具接触紧密。3将大便器的排水口堵好，待通水试验时再拿开。4多组卫生器具成排安装时要保证整齐美观，间距均匀一致，上边沿应在一条水平线上，不得里出外进，高低不平。卫生器具安装后必须平衡、牢固，竣工前零件安装整齐。卫生器具安装结束后，卫生间尽量临时封蔽5工艺控制要点说明：a.卫生间地面、地漏及防水处理：在做地板砖前应先做一道防水层，防水层施工前应先将楼板四周清理干净，阴角处粉成小圆弧。防水层泛水高度不得小于30Ommo做到不渗漏、不积水；b.卫生间墙面、地面砖缝对齐；c.卫生器具安装：卫生器具如大便器、水箱、洗手池等按标准工艺选用,洁具中心线与砖缝对称；高低及位置要符合设计要求，经得起实测实量检查。6质量标准和检验方法：a.卫生器具安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。地漏水封高度不得小于50mm试水和观察检查2满水试验和通水试验卫生器具各连接件不渗漏；给、排水畅通观察检查1有饰面的浴盆应留有通向浴盆排水口的检修门观察检查2小便槽冲洗管应采用镀锌钢管或硬质塑料管。冲洗孔应斜向下方安装，冲洗水流向同墙面成45°角。镀锌钢管钻孔后应进行二次镀锌观察检查3卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳观察和手扳检查4坐标单独器具10mm拉线、吊线和钢尺检查成排器具5m5标高偏差单独器具±15mm拉线、吊线和钢尺检查成排器具±10mm6器具水平度2mm水平尺和钢尺检查7器具垂直度3mm吊线和钢尺检查b.卫生器具给水配件安装质量标准和检验方法类别序号检查项目质量标准单位.检验方法及器具主控项目1卫生器具给水配件应完好、无损伤，接口严密，启闭部分灵活观察及手扳检查般项目1标高偏差大便器高、低水箱角阀及截止阀±10mm拉线、钢尺检查2水嘴±10mm拉线、钢尺检查3淋浴器喷头下沿+15mm拉线、钢尺检查4浴盆软管淋浴器挂钩±20mm拉线、钢尺检查5浴盆软管淋浴器挂钩高度如设计无要求，应距地面1.8m钢尺检查C.卫生器具排水管道安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1卫生器具的受水口和立管、管道与楼板的接合部位与排水横管连接的各卫生器具的受水口和立管均应采取妥善、可靠的固定措施；管道与楼板的接合部位应采取牢固、可靠的防渗、防漏措施观察及手扳检查2连接卫生器具的排水管接口及其固定支架、管卡连接卫生器具的排水管接口应紧密不漏，其固定支架、管卡等支撑位置应正确、牢固，与管道的接触应平整观察及通水检查般项目1卫生器具排水管道安装允许偏差横管弯曲度每Im长2mm拉线、钢尺检查横管长度WIOm,全长<8mm横管长度10m,全长10mm卫生器具的排水管口及横支管的纵、横坐标单独器具10nun钢尺检查成排器具5mm卫生器具的接口标高单独器具±10mm水平尺和钢尺检查成排器具÷5mm2连接卫生器具的排水管最小坡度污水盆（池）管径(mm)50最小坡度25%。水平尺和钢尺检查单、双格洗涤盆（池）5025洗手盆洗脸盆325020浴盆5020湖浴器5020大便器高、低水箱10012自闭式冲洗阀10012拉管式冲洗阀10012般项目2连接卫生器具的排水管最小坡咬小便器手动、自闭式冲洗阀管径(mm)4050最小坡度20%。水平尺和钢尺检查自动冲洗水箱405020化验盆（无塞）405025净身器405020饮水器205010-20
