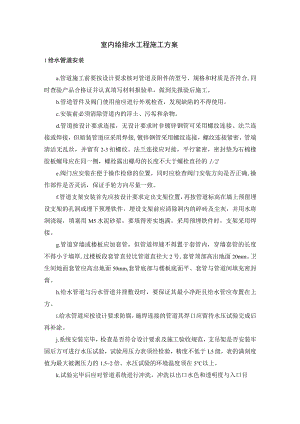

室内给排水工程施工方案.docx

室内给排水工程施工方案1给水管道安装a.管道施工前要按设计要求核对管道及附件的型号、规格和材质是否符合,同时查验产品合格证并认真填写材料报验单，做到先报验后施工。b.管道管件及阀门使用前应进行外观检查，发现缺陷的不得使用。c.安装前必须清除管道内的浮土、污垢和杂物。d.管道按设计要求连接，无设计要求时非镀锌钢管可采用螺纹连接、法兰连接或焊接，但暗装管道应采用焊接,镀锌钢管采用螺纹连接，螺纹连接紧密，管端清洁无乱丝，并留有2-3扣螺纹。法兰连接应对接，平行紧密，密封垫为石棉橡胶板螺母应在同一侧，螺栓露出螺母的长度不大于螺栓直径的1/2e.阀门应安装在便于操作检修的位置，同时应检查阀门安装方向是否正确,操作部件是否灵活，保证手轮方向尽量一致。f.管道支架安装首先应按设计要求定出支架位置，再按管道标高在墙上预留埋设支架的孔洞或埋下预埋铁件，埋设支架前应清除洞内的碎砖及尘灰，并用水将洞浇湿，填塞用M5水泥砂浆，要填得密实饱满。采用预埋铁件时，支架采用焊接。g.管道穿墙或楼板应加套管，但管道焊缝不得置于套管内，穿墙套管的长度不得小于墙厚,过楼板段套管直径比管道直径大2号,套管顶部高出地面20mm。卫生间地面套管应高出地面50mm,套管底部与楼板底面平、套管与管道间填充密封膏。h.给水管道与污水管道并排敷设时，要保证其最小净距且给水管应布置在上方。i.给水管道应按设计要求防腐，施焊连接的管道其焊口应留待水压试验完成后再补涂。j.系统安装完毕，检查是否符合设计要求及施工验收规范，支吊架是否安装牢固后方可进行水压试验，试验用压力表须经检验，精度不低于L5级，表的满刻度值为最大被测压力的1.52倍。水压试验的环境温度须在5以上。k.试验完毕后应对管道系统进行冲洗，冲洗以出口水色和透明度与入口目测一致为合格。1.水压结束后放净系统水做好保护，防止二次污染，等待移交。2排水管道安装a.按设计要求将管材预先进行防腐处理后，按实际尺寸排尺下料同时核实安装尺寸的准确性。b.排水支管的水平管与水平管，水平管与立管的连接应采用45°斜三通或45°弯头作为连接管件。c.架空敷设的水平管管道支架间距不得大于2m。排水立管卡的位置当层高小于4m者可设一个，超过4m的按规范要求设置立管卡。d.立管在垂直方向转向时必须用45°弯头连接，穿楼板处应及时堵塞，避免管道位移。e.承插管在连接时应平直，环行间隙均匀，灰口应齐平、密实、饱满不得低于承口5mmOf.管道安装时，承口方向应迎向水流。g.管道连接的填充材料按设计要求和相应规范。排水系统安装完毕后，应作灌水和通水试验，确认安装质量。安装卫生器具的排水管穿过楼板时对没有预留孔洞，预制楼板孔洞位置、尺寸力求准确，避免打断钢筋。3室内外落水管施工质标准：a.落水管安装牢固，距离墙面不应小于20mm,每节水落管至少应设一个管箍。排水口下设135°弯头，弯头距散水坡的高度为20Onm1。垂直度节高不大于1/1000落水管高度，且不大于15mm；全高不大于1/1000落水管高度，且不大于25mm。b.落水管落到屋面或落水口地面需要防冲刷保护时，应设置接水簸箕。c.雨蓬排水管采用内径50mm的镀锌钢管，前端锯成45°坡口。雨蓬顶面应坡向排水口，且顶面最终面层最低点应高于排水口内管皮5mn.排水管外出雨蓬60mm,内高外低，坡口朝上，坡度宜为20%。排水管口内应清除毛刺及浮锈，并内外刷防锈漆，安装完成后随外饰面涂刷面层油漆。d.落水管颜色最好与墙体颜色一致或相近。4室外散水施工质标准：室外散水a.建筑物四周应设置散水、排水明沟或散水带明沟。b.施工前要将地面夯实。室外散水与建筑物之间沉降缝宽20mm,1：2沥青砂浆填缝，再用防水油膏嵌缝。c.散水、明沟按6m长度（总长度均分）留分隔缝20,外墙阴阳角处按45°角留分隔健20mm,填缝、嵌缝方法同沉降缝。d.无组织排水时，散水的宽度应比房檐挑出的宽度大100200mm,散水外侧应比室外地面高出50mm,散水坡度为4%。
