建筑保温砂浆抗压强度及软化系数检测内容及方法.docx

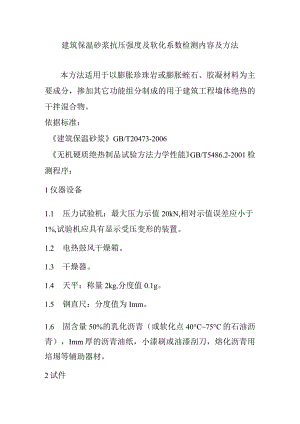

建筑保温砂浆抗压强度及软化系数检测内容及方法本方法适用于以膨胀珍珠岩或膨胀蛭石、胶凝材料为主要成分，掺加其它功能组分制成的用于建筑工程墙体绝热的干拌混合物。依据标准：建筑保温砂浆GB/T20473-2006无机硬质绝热制品试验方法力学性能GB/T5486.2-2001检测程序：1仪器设备1.1 压力试验机：最大压力示值20kN,相对示值误差应小于1%,试验机应具有显示受压变形的装置。1.2 电热鼓风干燥箱。1.3 干燥器。1.4 天平：称量2kg,分度值0.1g。1.5 钢直尺：分度值为Imm。1.6 固含量50%的乳化沥青（或软化点40°C75°C的石油沥青），Imm厚的沥青油纸，小漆刷或油漆刮刀，熔化沥青用培埸等辅助器材。2试件2.1 随机抽取六块样品，在每块平板（或块）任一对角线方向距两对角边缘5mm处及中心位置各切取一块，制成六个受压面约100mmX100mm的正方形、厚度为制品厚度的试件。弧形板和管壳制成受压面约IOommXloOmm的正方形、尽可能厚的试件，但试件厚度不得低于25mmo当无法制成该尺寸的试件时，可用同品种、同工艺制成的同厚度的平板替代。2.2 试件表面应平整，不应有裂纹。3抗压强度试验步骤3.1 将试件置于干燥箱内，缓慢升温至383K±5K(110oC±5oC),并按GB/T5486.3中2.3.2的规定烘干至恒质量。然后将试件移至干燥器中冷却至室温。3.2 在试件受压面距棱边IOmm处测量长度和宽度，在厚度的两个对应面的中部测量试件的厚度。3.3 泡沫玻璃绝热制品在试验前应用漆刷或刮刀把乳化沥青或熔化沥青均匀涂在试件上下两个受压面上，要求泡孔刚好涂平，然后将预先裁好的约100mmX100mm大小的沥青油纸覆盖在涂层上，并放置在干燥器中，至少干燥24h。3.4 将试件置于压力试验机的承压板上，使压力试验机承压板的中心与试件中心重合。3.5 开动试验机，当上压板与试件接近时，调整球座，使试件受压面与承压板均匀接触。3.6 以约IOmmmin速度对试件加荷，直至试件破坏，同时记录压缩变形值。当试件在压缩变形5%时没有破坏，则试件压缩变形5%时的荷载为破坏荷载。记录破坏荷载P,精确至IONo4结果计算与评定4.1 每个试件的抗压强度按式(1)计算，精确至0.01MPa。TS(1)式中：。试件的抗压强度，MPa；P试件的破坏荷载，N；S试件的受压面积，mm2o4.2 单块样品的抗压强度为该样品中六个试件抗压强度的算术平均值，制品的抗压强度为六块样品抗压强度的算术平均值。精确至O.OIMPa。5软化系数试验步骤5.1将6个试件浸入温度为20°C±5°C的水中，水面应高也试件20mm以上，试件间距应大于5mm,48h后从水中取出试件，用拧干的湿手巾擦去表面附着水，按上面步骤进行抗压强度试验，以6个试件检测值的算术平均值作为浸水后的抗压强度。Io软化系数按式(2)计算=旦(2)%式中：试件的软化系数，精确到0.01；。o试件的抗压强度，MPa；试件浸水后的抗压强度，MPa0
