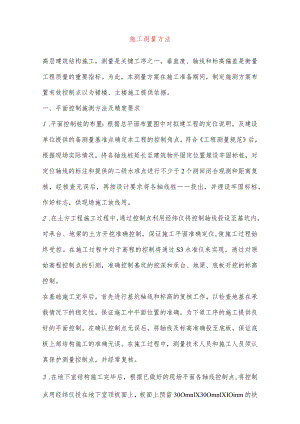

施工测量方法.docx

施工测量方法高层建筑结构施工，测量是关键工序之一，垂直度、轴线和标高偏差是衡量工程质量的重要指标。为此，本测量方案在施工准备期间，制定施测方案布置有效控制点以为裙楼、主楼施工提供依据。一、平面控制施测方法及精度要求1 .平面控制桩的布置：根据总平面布置图中对拟建工程的定位说明，及建设单位提供的备测量基准点确定本工程的控制角点，符合工程测量规范后，根据现场实际情况，将各轴线桩延长至建筑物外固定位置埋设牢固标桩，对定位轴线的标注和提供的二级水准点进行不少于2个测回闭合观测和距离复核，经核查无误后，再按设计要求将各轴线桩一一投出，并埋设牢固标桩，作好标志，供现场施工放线用。2 .在土方工程施工过程中，通过控制点利用经纬仪将控制轴线投设至基坑内，对承台、地梁的土方开挖准确控制，保证施工平面准确定位,使施工过程始终受控。在施工过程中对于高程的控制将通过S3水准仪来实现，通过对原始高程控制点的引测，准确控制基坑的挖深和承台、地梁、底板开挖的标高控制。在基础施工完毕后，首先进行基坑轴线和标高的复核工作，以检查地基在承载情况下的稳定性，保证施工中平面位置的准确，为下道工序的施工提供良好的平面控制。在确认控制点无误后，将轴线及标高准确投至底板，保证底板上部结构施工的准确无误。在施工过程中，测量技术人员和施工人员须认真保护测量控制点，并经常复核。3 .在地下室结构施工完毕后，根据已做好的现场平面各轴线控制点,将控制点用经纬仪投在地下室顶板面上，板面上预留30OmnlX30OmnlXIOinm的铁件，用于刻点，一层平面布置共6个控制点，其中对PlP4四个控制点进行角度闭合形成矩形测量控制网并进行距离复核，用于主楼的点位，其余P5、P6也应与PlP4距离、角度进行闭合，用于裙房的轴线放线测量定位。4 .测量控制基准点的测设：待地下室顶层混凝土达到一定强度后，用经纬仪将选定的控制点投于预埋铁板上，经检查标高和水平位置无误后将各控制点基线和点准确刻于铁板上，并检查各点之间的角度、距离，符合要求后，方能向上投点，投点选用激光铅直仪。各楼测量定位放线±0.OOm层控制基点，用激光铅直仪向上投线，在上层梁板混凝土施工时应在预计投点位置预留15OmnIXI50mm通光孔，每个通光孔中线四边设200mm×200mm×8mm铁板，用于刻基线和固定测量标板；当板混凝土施工完后，须在本层板面上投线时，就运用上述方法得到各基点在本层上的位置，并进行角度距离复核后,再用经纬仪、钢尺将各轴线放于楼面上，用于下道工序施工。活动标板用有机玻璃制作，尺寸为200mm×200mm×5mm,在有机玻璃板中间部位刻两条相互垂真的正交线，利用激光铅直仪将激光投射于活动标板上的正交点上，将标板暂时固定于铁板或在铁板上刻划，标板放置边线便于本层再次投线或校核轴线。二、标高控制测量各层标高控制测量基准点依建设单位提供的基准点进行引测。为了计算简单又不易出错，应根据水准点将本工程的设计±0.00点高程准确投测于附近固定建筑物上（引测的±0.00水准不少于3个，且要自行闭合）作好明显标志，作为本工程控制各层标高的引测依据。从±0.00标高引至各层的临时水准点不少于3个，这样在各层抄平时，可相互校核，避免错误的出现。各层标高均应从底层土0.00点引测，每超过30m应设标高换尺点，作好明显标志，各换尺点位置均应与底层±0.00点在同一铅直线上，用钢尺设置换尺点时,应考虑钢尺拉力、温度和垂直度的修正。三、垂直度控制测量本工程使用激光铅直仪投测法来控制主体施工中的垂直度，我公司在承接的多幢高层建筑施工中，采用此法取得了良好的效果。1 .激光沿直点图形设计的原则：（1）根据工程平面图和立面图的特点布设合理图形。（2）激光控制要少，控制面积要大，并要有图形校核条件。（3）避开所有梁、柱、墙等建筑物。（4）所选激光控制点应能控制最高一层施工的主要轴线。（5）图形布设根据上述原则和本工程平面布置特点，在主楼选四个激光控制基点P1-P4四点联线组成四边形。在每层投点后，要进行角度和距离的校核，确保四核心筒垂直度，为今后安装电梯创造有利条件。2 .激光基准点的测试：当施±0.OOmm楼而混凝土时，将外部测量控制点按照激光控制点的定位准确投于预埋铁件上，并校核。3 .各楼层轴线的投测：在施工第二层楼面混凝土时，预留15OnmIXl50mm的预留孔位置与首层激光基准点P1P6六点垂直相应的混凝土楼面里，作为激光通光孔，为确保工作人员和仪器的安全，仪器顶颈部应作一活动盖板，不用时要把盖板盖上，用激光铅直仪将用Om层基准点投影时与待测楼层的活动标板上，得出PP4'四点，并分别架设经纬仪。将各轴线投于混凝土表面上，供施工放样用。4、沉降观测为了掌握本工程地基的沉降情况，应在施工期内按期进行沉降观测,了解地基下沉量，根据建筑物结构形式和设计要求埋设沉降观测点,观测点的加工和埋设应按设计图加工0观测周期安排：在施工期间每周应进行一次沉降观测，封顶后观测一次，装修完后观测一次。沉降观测点埋在建筑物底层混凝土柱或墙上和水准基点应设在建筑物外适当位置上，并要埋设在牢固且不易碰到的地方，用砖保护，上面用预制混凝土盖板盖上。每次观测完后，应即时整理有关沉降数据，提出观测结果成果表，交建设单位与监理单位保存。5、观测粘度测量控制基准点上施工地下室和上部结构测量放线的依据，因此各基准点必须精确投出，并由轴线控制桩进行测量；用WlLDT2经纬仪按两个测回测出，两测回之差不大于2mm,取中数为正确控制线，各控制基准点投出后，应根据图形关系检查角度、距离和方向的相互关系，角度90°±5'',距离1/1500：各测量控制基线点应在一条直线上，其偏差不大于2mm,标高精度为4mm,沉降观测粘度其闭合差不大于0.6Omn1,若超出，则应进行现场调整使之符合设计要求。6、测量仪器配置针对本工程特点，测量仪器配置见表5T：表5-1测量仪器配置表序号仪器名称数量1普通水准仪12钢水准尺13钢尺50m54激光铅直仪15普通经纬仪16对讲机67太阳伞2
