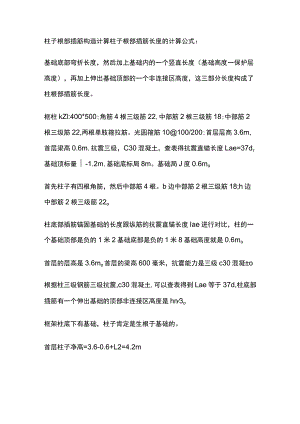

柱子根部插筋构造计算.docx
柱子根部插筋构造计算柱子根部插筋长度的计算公式：基础底部弯折长度，然后加上基础内的一个竖直长度（基础高度一保护层高度），再加上伸出基础顶部的一个非连接区高度，这三部分长度构成了柱根部插筋长度。框柱kZl:400*500;角筋4根三级筋22,中部筋2根三级筋18;中部筋2根三级筋22,两根单肢箍拉筋。光圆箍筋10100/200;首层层高3.6m,首层梁高0.6m,抗震三级，C30混凝土，查表得抗震直锚长度Lae=37dz基础顶标量-1.2m,基础底标局8m。基础局J度0.6mo首先柱子有四根角筋，然后中部筋4根。b边中部筋2根三级筋18;h边中部筋2根三级筋22o柱底部插筋锚固基础的长度跟纵筋的抗震直锚长度Iae进行对比，柱的一个基础顶部是负的1米2基础底部是负的1米8基础高度就是0.6mo首层的层高是3.6mo首层的梁高600毫米，抗震能力是三级c30混凝±o根据柱三级钢筋三级抗震,c30混凝土,可以查表得到Lae等于37d,柱底部插筋有一个伸出基础的顶部非连接区高度是hn3o框架柱底下有基础，柱子肯定是生根于基础的。首层柱子净高=3.6-0.6+L2=4.2m柱三级钢筋，三级抗震，C3O混凝土，钢筋直径最大的钢筋直径是22,也有钢筛直径18及钢筋直径22都小于25o那么，如果有小于25的，有大于直径25的，分别查，计算的其中一个最大的Lae,这里柱分别比较都小于25。查表查得直锚长度37d。如图表所示。柱插筋构造，第一步是判断基础这个高度是否大于Iaeo有两个钢筋直径。基础高度只有一个就是600mm,然后600的话，因为我是要升到基础底部，有一个保护层，那么，插筛升到竖直长度，只有560毫米与37d比较，37d=22x37=814mm,对于18x37=666mm,插筋锚固基础高度560mm也不满足,都不满足直锚，只能采用弯锚了。采用弯锚的形式，插筋伸到基础底部支撑在基础的钢筋上。同时这一个竖向长度数值的长度要保证大约等于0.6Iabe,大于等于20do判断一下整个基础弯锚长度。基础的截面尺寸截面高度是否符合要求，不符合要求的时候就应当修改截面尺寸。0.6Iabe=0.6*37d=0.6*814=488.4<560,hj=600-40=560基础界面高度是满足于我们整个受力需求的。两步都判断完后，运用公式计算插筋伸至基础底板。钢筋水平弯折是15do层净高hn确定，首层层高，加上基础顶部的标高，基础顶部标高到正负零之间，包括在柱净高内，然后是净高减去梁高，就是hn柱净高，hn/3就是插筋伸出基础非连接区高度。基础里面的插筋长度确定,等于基础高度一保护层厚度。插筋三段长度不同，因为有22的纵筋，然后有18的纵筋，22的纵筋是六根，18的纵筋是两根，然后弯折15d,然后是基础内的竖直段长度是基础高度减去保护层基础保护层40,然后再加上伸出基础的非连接区高度hn/3o柱插筋计算案例判断端部锚固长度基础高度=1800-1200=60Omm,600-40=56Omm37d=37*22=814mm<56037d=37*18=666mm<560,均不满足直锚hj<lae=37d=37*22=814,不满足直锚，采用弯锚。hj>0.6labe=0.6*37d=0.6*814=488zhj>20d=20+22=440mm插筋22六根三级筋15*22+（600-40）+（3600+1200-600）/3=2290mm2.29*6*2.98=40.945kg插筋18两根三级筋15*18+（600-40）+（3600+1200-600）/3=2230mm2.23*2*2=8.920kg如增加基础钢筋网片，插筋锚固于网片上，含弯折15do插筋伸出非连接区hn3之外采用机械连接或焊接，计取接头个数，不计取搭接长度。2. 将插筋总长分两部分，基础顶面到箍筋加密区以上（设为L2）和基础顶面以下（设为Ll）3. 1.l（直径22）=基础高600-底板保护层40-双层钢筋网20+弯折长度15d（增加基础钢筋网片后）=560-20+15*22=870mm4. 1.l（直径22）=基础高600-底板保护层40-双层钢筋网20+弯折长度15d（增加基础钢筋网片后）=560-20+15*18=810mm5. 1.2分两批搭接错开，防止形成薄弱环节。第一批长=4200/3+1个搭接长度；第二批长二4200/3+2.5个搭接长度。6. 搭接长度LLE=45d(纵向筋抗震最搭接长度44或d均小于25,C30,三级筋，抗震三级)如图所示查表搭接长度LLE=44×22(mm)=968mmo搭接长度LLE=44×18(mm)=792mmo第一批长=4200/3+1个搭接长度968=2368mm;第二批长二4200/3+2.5个搭接长度792=3380mmo小计柱根部直径22插筋：870+2368=3238mm小计柱根部直径18插筋：810+3380=4190mm
