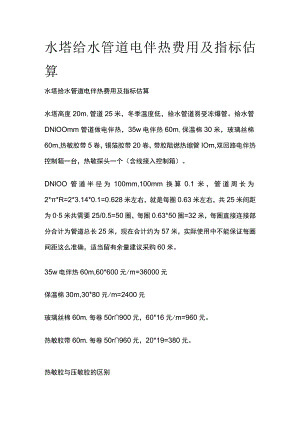

水塔给水管道电伴热费用及指标估算.docx
水塔给水管道电伴热费用及指标估算水塔给水管道电伴热费用及指标估算水塔高度20m,管道25米，冬季温度低，给水管道易受冻爆管。给水管DNlOOmm管道做电伴热，35w电伴热60m,保温棉30米，玻璃丝棉60m,热敏胶带5卷，锡箔胶带20卷，带胶阻燃热缩管IOm,双回路电伴热控制箱一台，热敏探头一个（含线接入控制箱）。DNlOO管道半径为100mm,100mm换算0.1米，管道周长为2*R=2*3.14*0.1=0.628米左右，就是每圈0.63米左右，共25米间距为05米共需要25/0.5=50圈，每圈0.63*50圈=32米，每圈直接连接部分合计为管道总长25米，现在合计约为57米，实际使用中不能保证每圈间距这么准确，适当留有余量建议采购60米。35w电伴热60m,60*600元/m=36000元保温棉30m,30*80元/m=2400元玻璃丝棉60m,每卷50r900元，60*16元/m=960元。热敏胶带60m,每卷50r960元，20*19=380元。热敏胶与压敏胶的区别1.使用基材不同：热敏胶以铝箔复合布为基材，均匀涂布高性能专用热敏胶，剥离强度高、初粘性好、内聚力出色、耐侯性能好。压敏胶以聚丙烯酸酯或聚乙烯基醛两类为基材，基材要求均匀，伸缩性小的且对溶剂浸润性好。2,应用不同：热敏胶主要用于保温工程的外包装、电冰箱、冷冻设备及，封口边接等。压敏胶它的应用范围很广，可用于尿布、妇女用品、双面胶带、标签、包装、医疗卫生、书籍装订、表面保护膜、木材加工、壁纸及制鞋等方面。3.使用方法不同：热敏胶是对热量比较敏感，在加热情况下会表现出粘性，冷下来以后就可以黏住。压敏胶是对压力敏感的胶粘剂，固化后施加轻度指压就能起到粘合作用。铝箔胶带和铝箔锡纸区别两者之间的区别在于本身材质，耐高温的程度也不一样。锡纸是金属锡压延生产的，铝箔是金属铝压延生产的。前者是由铝压制而成，是铝的氧化物,铝的熔点660.4。沸点2467oC,铝箔能耐高温的，而且背面涂以高粘丙烯酸油胶，适用于制冷方面。后者不仅比铝箔软,而且熔点还低不可加热，加热到160。C以上就开始脆化，只能用在食品包装方面，如需要烧烤食品、烘焙食品的话就是不能够使用的。带胶阻燃热缩管Iom,10*3=30元。带胶热缩管与普通热缩管的区别：共同点：都是PE材质，耐高温都是125度，耐电压600Vo不同点：L带胶热缩管收缩比例3:L4:1,普通热缩管收缩比例2:1;壁厚，带胶热缩管壁厚0.4-0.8左右，普通热缩管0.2-0.5左右;带胶热缩管密封防水，普通热缩管主要用于电线的连接处绝缘。双回路电伴热控制箱一台600元，热敏探头一个（含线接入控制箱），50元/个材料费统计600+50+30+380+960+2400+36000=40420元危险作业意夕附害保险费根据规定必须办理按50元/工计算。人工：大工2人*450元=900元，小工2*240元=480元。人工费统计900+2*50+480=1480元水塔20m高的给水管道DNlOOmm电伴热费用40420+1480=41900元指标计算41900/25=1676m电伴热带缠绕安装规范一般电伴热带的安装步骤分三步进行，L电伴热带敷设安装，2.保温层安装，3.保护层的安装。1、电伴热带一般敷设在管道纵切面水平中心线偏下45度处。如多根平铺，可向上、下平移，但不应敷设在管道正上方。用压敏胶带将电伴热带径向固定在管道上，遇到弯头处或法兰处应适当增加胶带的用量。然后在敷设的电伴热带上横向覆盖铝箔胶带，并压平。使电伴热带紧贴管道面，提高热效率。2、所安装电伴热带的每个回路不能超过其限制使用长度。每个回路中至少包括一个电源接线盒、一个温控装置、若干个中间接线盒和终端接线盒。终端接线盒由电伴热带根数而定，有多少根用多少只。3、电伴热带在管道、容器上的敷设方式：平行直铺、连续S型敷设、横U型敷设，一般不允许缠绕敷设。具体的敷设方式要根据设计给出的长度及功率要求来决定。4、在管道的T'接部位，无论是同径还是异径，伴热带的敷设应在T则。对于横U型敷设方式的，伴热带，禁止上下形式的相对敷设。5、遇到法兰、管架预留电伴热带0.5米，蝶阀、球阀0.8米，截止阀1米，大管道阀门另加；对于埋地管道每只接线盒预留电伴热带2米。6、对管道引上弯、引下弯、水平弯处，电伴热带的应敷设在阴面。即管道的中下部，避免正下方敷设。7、电伴热带敷设在管道上的固定间距一般50cm,转弯处应缩短固定距离，并适当增加胶带缠绕圈数。8、保温层的安装，选择与管道直径匹配的保温材料，保温材料的对口和接口应紧凑连贯，形成一个整体并固定。9、保护层的重叠咬合处，对于纵向没有特殊要求，但是对横向安装咬合处的布置避开电伴热带敷设位置。尽量选择在电伴热带敷设位置的相对侧。电伴热中温105度，盘/1960.00元（含增值税价格）。保温管100（3m）,m/80.00元阻燃防火布，1米宽0.3m厚（50m）,卷/900元阻燃铝箔布厚Imml米，卷/957元电伴热带线2500w,700.00元/m电伴热带线长6米2500W,根/3600元单股铜线4m2,742元/盘PE管25*2.3mm,3.00元爪电缆3*4mm橡胶，16.80元/m酉己电箱4-6位，42.00元/个漏电保护器3pl6A,46.00元/个双回路电伴热控制箱一台600元，热敏探头一个（含线接入控制箱），50元/个自锁式尼龙扎，带长35Omm（250条），25.6元/包，自锁式尼龙扎带，带长300mm（250条），19.9元/包,海绵管DN20,10.8元/米海绵管DN25,12.3元/米海绵管DN40,15.3元/米海绵管DNlOO,28.5元/米水表铜接头DN20,35.5元/个水表铜接头DN25,55.8元/个水表垫DN20,14.8元/个水表垫DN20,16.8元/个生料带厚0.08X宽13mm,6.9元/卷加长不锈钢水嘴DN15,29.66元/个节能灯30W,22.5元/个塑料农膜加厚，468元/卷防寒保温棉6mm,170元/平方水龙头DNl5,69.00元/个钢丝刷6行，把/5.60元。醇酸油漆灰色，桶/62.00元
