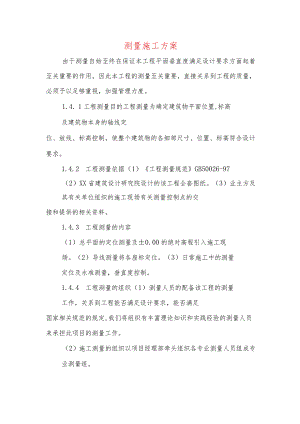

测量施工方案.docx

测量施工方案由于测量自始至终在保证本工程平面垂直度满足设计要求方面起着至关重要的作用，因此本工程的测量至关重要，直接关系到工程的质量，必须予以足够重视，加强管理力度。1.4. 1工程测量目的工程测量为确定建筑物平面位置,标高及建筑物本身的轴线定位、放线、标高控制，使整个建筑物的各细部尺寸、位置、标高符合设计要求。1.4.2 工程测量依据（1）工程测量规范GB50026-97（2）XX省建筑设计研究院设计的该工程全套图纸。（3）业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。1.4.3 工程测量的内容（1）总平面的定位测量及±0.00的绝对高程引入施工现场。（2）导线测量将各座标定位。（3）日常施工中的测量定位及水准测量，垂直度控制。1.4.4 工程测量的组织（1）测量人员的配备该工程的测量工作，关系到工程能否满足设计要求，能否满足国家相关规范的规定,我们将组织有丰富理论知识和实践经验的测量人员来承担此项目的测量工作。（2）施工测量的组织以项目经理部牵头组织各专业测量人员组成专业测量组。1.4.5 工程测量仪器、工具(1)经纬仪J2-1(2)经外线测距仪DeH-2(3)精密水准仪DS3(4)钢卷尺:30m弹簧秤:100N(6)线锤、线、墨斗(7)大锤、木桩、钢桩(8)小钉子、钢锯片、红铅笔(9)铅垂仪1.4.6 工程的平面控制根据业主提供的平面控制关系,在土0.00以下施工时采用外围控制来进行对该工程的轴线控制；±0.00以上施工时，由于外脚手架的影响,外控制已无法控制，此时可以建立一套内控制,用内控制轴线网作向上传递。向上传递用铅垂仪直接投点。1.4.6.1建立外控制网(1)在施工场地上平面控制布设井字型轴线图，在施工地下室时,将仪器架于轴线基准点上,将轴线引测至垫层上,此轴线作为测设地下室的轴线的依据。(2)依据所测定的控制网通过测设平行线及90°转角定出各轴线，对施工进行放线及轴线控制。(3)控制网的控制点以及各轴线与控制网的交点，均埋设永久性硅桩，顶部中心埋设测量标志。(4)为防止由于距离过长带来轴线方面的偏差，工程施工控制点拟分段进行，上段施工的基准点测设后进行各项闭合检验。1.4. 6.2建立内控制该工程轴线竖向传递以内控为主,每个单元选择四条轴线作为控制线，在各控制线交点对应位置，预埋4块刻有十字丝的钢板，使钢板十字丝与控制交点重合，以上各施工层相应位置均预留150×150mm的孔洞，以满足轴线竖向投测需要。在首层控制点上架设激光铅垂仪,调置仪器对中整平后启动电源,使激光铅垂仪发射出可见的红色光束,投射到上层预留孔的接收靶上，查看红色光斑离靶心最小之点，此点即为第二层上的一个控制点。其余的控制点用同样方法作向上传递。当主轴线控制点全部投测到施工楼层后发核控制网的边长角度与室外控制网一致，方可进行细部放线。1.4.7高程控制与标高的传递1.4. 7.1高程控制：依据业主提供的水准点用水准仪引测到施工现场，沿建筑物周边布置8点，并作永久性保护，水准点按下图制作：(略)1.5. 7.2标高传递(1) ±0.00以下高程传递：采取将水准点引设在土壁上，并用红色油漆标记。(2) ±0.00以上高程传递：将水准点引设在建筑物上，测相同标高起始线±0.00,用钢卷尺沿垂直方向向上量至施工层，各层标高线均应由起始标高线上量取，高差超过一整尺长时，应在该层精确测定第二条起始标高线，作为再向上测的基准。1.4.8沉降观测(1)具体沉降观测点按设计图纸要求，施工时按要求布置，指定专人定期或按楼层进行测量，作好记录。(2)施工一层楼时在周围外边剪力墙离±0.00标高50OmnI处设置沉降测点，具体方法如下：支模板时在剪力墙指定位置预埋200X200X6的钢板，上焊412,L=150mm的铁脚，待拆模后在钢板上焊角钢L45X45X5,长度约30-50mm(或采用燕尾形观测点形式)并于建筑物外10-20m处埋设永久性水准点。(3)工程建设中需继续进行沉降观测以后定期或每一层进行观测一次，并及时作好沉降观测记录。(4)工程投入使用时,还需继续进行沉降观测,观测时间间隔视沉降量大小及速度确定，在开始时间隔短一些，以后随着沉降速度的减慢，逐渐沉降稳定为止。沉降观测是一项较长时期的系统观测工作应固定专人观测和整理成果固定使用的水准仪和水准尺仪器精度符合规范要求，使用固定的水准点，并按规定的日期、方法及线路进行观测。
