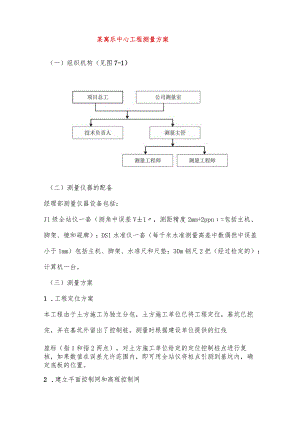

某寓乐中心工程测量方案（一）组织机构（见图7-1）（二）测量仪器的配备经理部测量仪器设备包括：Jl级全站仪一套（测角中误差V±1，测距精度2mm+2ppn=包括主机、脚架、镜和觇牌）；DSl水准仪一套（每千米水准测量高差中数偶然中误差小于1mm）包括主机、脚架、水准尺和尺垫；30m钢尺2把（经过检定的）；计算机一台。（三）测量方案1 .工程定位方案本工程由于土方施工为独立分包，土方施工单位已将工程定位，基坑已挖完，并在基坑外留出了控制桩。测量时根据建设单位提供的红线座标（指1和指2两点），对土方施工单位给定的定位控制桩点进行复核，如果数值在误差允许范围内，即可用全站仪将桩点引测到基坑内，确定底板的位置。2 .建立平面控制网和高程控制网进场前首先使用水准仪对给定的永久基准点（BMl和BM2）进行校核。检测准确无误后使用附合测法已知高程水准点引测到施工现场。再根据工程的需要进行加密，建立高程控制网。3 .轴线投测在楼内分别建立内控点作为施工的测量内控点坐标、轴线投测的依据。上层各层顶板相应位置预留投线口，各层轴线从首层用激光铅垂仪向各层传递，然后在楼层进行闭合效测后确定各层轴线及控制线。4 .平面放线：根据轴线投测的控制线，经过校核后，进行平面放线。首先用钢尺把轴线控制线分线，测设出其他轴线控制线（距柱边线300mm）o放线完毕，请监理验线合格后方可进行下道工序。5o高程传递和控制高程传递，首层柱施工完毕后在每根柱子上抄测出500mm控制线，并用红漆标注水准符号，以后每层高程传递均用钢尺从首层所选择的起始高程控制点竖直向上量取标高，经过校核、监理检验作为施工层抄平的控制依据。6 .装修阶段测量在装修施工测量中，主要为装修吊顶、地面施工、机电安装、提供高度控制线及内隔墙、门洞口等的位置线。为此在装修施工测量时，先在全楼的所有墙体上施放出装修50线；根据结构施工的轴线位置，测放出所有隔墙、门洞口的位置。按装修图纸要求将所需的控制点、线及时弹在柱、板上，作为装修施工的控制依据。(四)测量管理1.测量管理施工测量采用二级管理模式，第一级管理由公司技术发展部测量室负责，负责对工程定位及重要测量项目的复测。项目经理部设测量班，由项目总工领导下，设一个栋号工程师进行技术交底、指导，实施全部工程的定位、放线、复测及资料收集整理。7 .施工测量管理职责(1)施工测量是保证施工质量的重要工作之一，经理部配备专业和专职测量技术干部和测量技术工人，所有测量人员必须持证上岗；明确职责、严格岗位责任制，搞好施工测量工作。(2)各级施工测量组织配备足够精度和数量的测绘仪器设备，各仪器和设备具备年检合格证书。(3)施工测量前，测量技术人员认真熟悉设计图纸和设计资料，对于设计图纸和设计资料中的有关数据进行复核。(4)所有测量放样数据认真进行复核，放样的点位采用不同的测量方法进行检核。(5)各项测量工作做好原始记录，测量原始记录不涂改和损坏，对于测量原始资料和成果坚持签字制度，并应装订成册，归档保管。
