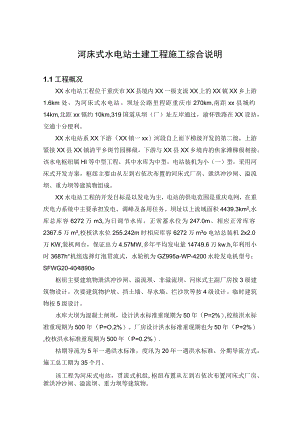

河床式水电站土建工程施工综合说明1.1工程概况XX水电站工程位于重庆市XX县境内XX一级支流XX上的XX镇XX乡上游1.6km处，为河床式水电站。坝址公路里程距重庆市270km,南距xx县城约14km,北距xx镇约10km,319国道从坝（厂）址左岸通过，渝怀铁路在XX设站，交通十分便利。XX水电站系XX下游（XX镇一xx）河段自上而下梯级开发的第二级，上游紧接XX县XX镇清平乡斑竹园梯级，下游与XX县XX乡境内的焦家滩梯级相接。该水电枢纽属HI等中型工程，其中水库为中型，电站装机为小（一）型，采用河床式开发方案，枢纽主要由从左到右依次布置的河床式厂房、泄洪冲沙闸、溢流坝、重力坝等建筑物组成。XX水电站工程的开发目标是以发电为主，电站的供电范围是重庆电网，在重庆电力系统中主要承担发电、调峰及备用任务。坝址以上流域面积4439.3km2,水库总库容6272万m3,为日调节水库，正常蓄水位为247.0m、相应正常库容2367.5万m3,校核洪水位255.242m时相应库容6272万m3o电站总装机2x2.0万KW,装机两台，保证出力4.57MW,多年平均发电量14749.6万kw.h,年利用小时3687h°机组选择灯泡贯流式，水轮机为GZ995a-WP-4200水轮发电机型号：SFWG20-404890o枢纽主要建筑物泄洪冲沙闸、溢流坝、非溢流坝、河床式主副厂房按3级建筑物设计。次要建筑物护坡、挡土墙、导水墙、拦沙坎等按4级设计。临时建筑物按5级设计。水库大坝为混凝土闸坝，设计洪水标准重现期为50年（P=2%）,校核洪水标准重现期为500年（P=O.2%）。厂房设计洪水标准重现期也为50年（P=2%）,校核洪水标准重现期为500年（P=0.2%）.枯期导流为5年一遇洪水标准，度汛为20年一遇洪水标准，分期导流方式。施工总工期为35个月。该工程为河床式电站，贯流式机组,枢纽布置从左到右依次布置河床式厂房、泄洪冲沙闸、溢流坝、重力坝等建筑物。(1)泄洪冲沙闸泄洪冲沙闸靠厂房布置，位于溢流坝与厂房之间，泄洪冲沙闸共5孔，每孔净宽12m,每孔于闸墩分缝，缝墩宽4m,边墩宽3.0m,泄洪冲沙闸挡水总宽度为82m。泄洪冲沙闸从左到右依次为1#5#闸。1)1#3#泄洪冲沙闸由闸室、消力池、海漫和防冲槽四部分组成。闸室闸室为开敞式，由底板、闸墩、人行桥、工作桥、闸门启闭机排架以及工作闸门、检修闸门、闸门启闭机等组成，闸底板建于中风化基岩上、建基面高程227.00m,底板顶高程231.00m,底板厚4.0m,闸底板上层采用0.5m厚C40抗冲耐磨碎，以提高抗冲刷能力，C40抗冲耐磨碎下部设3.5m厚C25钢筋碎,闸墩采用C25钢筋碎，闸墩上游采用圆型、下游采用流线型，闸墩顺水流方向下部长21m,高程257.55平台长27.58m0闸墩顶高程257.55m,闸墩净高26.55mO闸墩顶部从上游至下游依次布置人行桥、移动式门机、启闭机排架和人行桥。人行桥采用空心板结构，厂房进口拦污栅、检修闸门和泄洪冲沙闸检修闸门共用一台移动式门机，门机轨道中心间距9.0m,门机大梁为T型梁，梁高1.5m。工作闸门为平板门,排架高19.055m,排架顶为启闭机平台,净宽6.4m,高程278.55m,其上设有工作闸门固定式启闭机。闸室自上游依次设检修闸门槽、工作闸门槽。检修闸门门槽距闸室上游端8.9m,距工作闸门槽9.0m。消力池1#、2#、3#泄洪冲沙闸消力池采用两级消能，底板建基面高程224.00m,上游端以1：4的坡度接闸室底板末端顶面高程231.00m,消力池顺水流方向长43.0m(含斜坡段)。消力池建于中风化基岩上、底板厚3.0m,上层采用50Cm厚C40抗冲耐磨碎，以提高抗冲刷能力，抗冲耐磨碎下部设2.5m厚C20碎。为减小扬压力，第二级消力池设有间距为3m、呈梅花形布置的排水孔。海漫消力池后设海漫，海漫顺水流方向长25m,坡比1：20,其上游端接消力池尾坎顶面高程229.0m,下游端高程228.0m。海漫为C20混凝土结构,厚30cm0防冲槽消力池后设防冲槽，并抛填大块石。2）4#、5#泄洪冲沙闸由闸室和护坦两部分组成。闸室4#、5#泄洪冲沙闸闸室布置同1#3#泄洪冲沙闸。护坦4#、5#泄洪冲沙闸后设护坦、底板高程229.00m,上游端以1:4的坡度接闸室底板末端顶面高程231.00m,护坦顺水流方向长41.0m（含斜坡段）。护坦建于中风化基岩上、底板厚2.0m,上层采用50Cm厚C40抗冲耐磨碎，以提高抗冲刷能力，抗冲耐磨碎下部设1.5m厚C20碎。为减小扬压力，护坦下游设有间距为3m、呈梅花形布置的排水孔。护坦末端齿槽伸入基岩2.0m。（2）溢流坝溢流坝位于右岸，连接泄洪冲沙闸和重力坝，全长20.mo堰顶高程247.0m,最大坝高21.0m。坝体上游面为垂直面，堰顶上游堰头采用双圆弧曲线，下游堰面采用WES基曲线，接下游1：0.8的斜面。坝基建于中风化基岩上。坝体为C20碎，溢流面采用C25钢筋混凝土厚0.5m。（3）重力坝重力坝位于右岸，左侧与溢流坝连接，右侧与岸坡相连，全长18.78m。坝顶高程257.55m,顶宽6.5m,最大坝高29.55m0坝体上游面为垂直面，下游面在高程247.55m以上为垂直面，以下为1：0.7的斜面，坝体为C20碎，坝基置于弱风化基岩上。（4）厂房1）主厂房主厂房由主机间和安装间两段组成。主机间段长36.60m,安装间段长30.9ro主机间主机间顺水流方向由进水室、厂房段和尾水平台段组成、长52.3m。a、进水室电站安装2台2.0万kw的贯流式机组，机组间距17.0m,一台机组流道总宽8.4m。每台机组进水室设置清污机槽、拦污栅和检修门。拦污栅底槛高程216.48m,孔口尺寸8.430.72m,拦污栅顶设胸墙，清污机槽布置于拦污栅上游侧。检修门底槛高程216.48m,孔口尺寸8.4x12.76m。清污机槽、拦污栅和检修门均布置于厂房进口平段上，且共用一台门机，门机轨距9.Orrie进水室闸墩顶高程257.55m,高40.85m,顺水流长11.73m,中墩厚8.6m,右侧边墩宽6.76m,左侧边墩宽4.5m,采用C25钢筋碎。b、厂房段主机段厂房长17.0m,厂房上游、右侧和下游设有防洪墙。上游防洪墙顶高程257.55m,高程257.55m-246.06m防洪墙厚2.0m,高程246.06m235.535m防洪墙厚3.5m,高程235.535m以下为胸腔，上游防洪墙在高程246.06m设有牛腿。纵向防洪墙上游段高程257.55m246.06m防洪墙厚3.5m,高程255.29m246.06m防洪墙厚3.5m防洪墙下部厚4.5m,纵向防洪墙上下游与闸墩相连，与厂房之间设2.0m的通道。厂房下游防洪墙顶高程255.29m,尾水平台以上为梯形断面、底部厚3.5m、顶部厚3.5m,平台以下为矩形断面、厚3.5m,厂房尾水平台高程234.68mO主机段厂房分为运行值班层、配电层和底层。运行值班层高程为234.68m,净跨度14.5m,布置2台发电机组，发电机型号SFWG20-40/4890,单机容量为20MW,单机引用流量为148.8m3s,运行值班层设有调速器和油压装置。配电层高程为229.38m,布置各种管道和电缆。水轮机安装高程221.18m,水轮机型号GZ995a-WP-4200底层高程216.54m,布置有底位油箱室。厂房建基最低高程207.50m。在厂房中间高程210.5Om处设渗漏集水水廊道。厂房大体积碎和防洪墙为C25钢筋碎，运行值班层板梁柱、吊车梁为C30钢筋碎。屋面为板梁结构。c、尾水平台段主机间下游侧设副厂房，副厂房下游为厂房下游防洪墙，防洪墙顶高程255.29mo防洪墙的下游布置尾水平台，平台宽6.0m,平台高程234.68m。尾水事故门底槛高程217.38m,孔口尺寸7.6m7.6n尾水事故门启闭机排架顶部高程255.29m。排架顶为启闭机平台，其上设有固定卷扬式启闭机。安装间安装间长25.7m,宽15.25m,安装间上游、左侧和下游设有防洪墙。上下游防洪墙与主机间闸墩相连。上游防洪墙顶高程257.55m,防洪墙内设有货物井、电梯井、门库和灌浆廊道吊物孔及交通廊道。左侧纵向防洪墙顶高程257.55m、顶宽5.5m,底宽6.5n防洪墙与厂房之间设交通通道。安装间机组检修层高程与主机间相同，安装间与主机间设沉陷缝，采用橡胶止水带和紫铜片两道止水。2）副厂房布置副厂房位于主机间、安装间下游侧，和厂房左侧岸坡上。主机间下游副厂房长33.1m,宽11.0m,分5层。第一层高程229.38m,布置有检修排水泵、渗漏排水泵、技术供水泵、消防供水泵、空压机和高低压储气灌等设备，该层左右两侧均布置有楼梯通至主机间底位油箱室层，并通过廊道连接检修排水廊道。第二层高程234.68m,与主机间配电层同高，该层布置有10.5kv开关柜室、厂用电室和励磁变室等设备。第三层高程239.88m,与主机运行层同高，该层为电缆夹层。第四层高程243.18m,该层布置有中央控制室、直流开关柜室和休息室。第五层高程248.48m,为高位油箱室层。各副厂房层均设有楼梯连接。安装间下游副厂房长22.4m,宽11.0m,分2层。第一层高程234.68m,与安装间层同高，该层布置有两台主变压器。第二层高程243.18m,为GIS层。1.2 水文气象1.2.1 气象XX流域属亚热带季风气候区，位于云贵高原东面的迎风坡。流域内有忠路、文斗、马武、白石关和XX楼5个雨量站，邻近还有XX气象站。每年从4月开始进入雨季，直至10月为多雨洪水期，雨量丰沛，境内的暴雨中心位于上游的文斗一带，文斗站多年平均降雨量为1607.5mm,中下游地区为125Omm左右。据XX楼雨量（水文）站（在坝址上游10公里河段处）资料统计，多年平均降雨量为1233.0mm,最大年降水量为1584.9mm（1975年），最小年降水量为890.7mm（1966年）。降水在年内分配上很不均匀，410月占全年的85.8%。由于坝址处无其它气象资料，据XX县气象站（在坝址下游14公里处）1951年2000年资料统计，多年平均气温为17.4,多年极端最高气温为44.C（1953年8月19日），多年极端最低气温为-3.8C（1977年1月29）0多年平均相对湿度为78%,多年平均年蒸发量为987.8mm（口径为20cm）,多年平均风速为0.8ms,多年平均最大风速13.2ms,多年瞬时最大风速为33.0ms,相应风向为EN（1992年8月16日）。多年平均远近雷暴日数为18天。1.2.2 洪水（1）径流特性XX下游河段位于湿润的亚热带季风气候区，径流主要由降雨补给。据XX楼站43年径流资料统计，最大年平均流量为196m3s（1982年），最小年平均流量为69.8r113s（2001年），最大年平均流量为最小年平均流量的2.81倍。历年径流变化相对稳定，年际变化不大,而径流的年内变化较大，汛、枯期分明，一般每年4月进入初汛期，到10月末汛期结束，年径流主要集中在汛期，4-10月水量占全年的83.2%；57月的水量占全年总水量的47.9%,枯水期的5个月水量仅占全年的16.8%,年最枯流量一般出现在1月份，有的年份最枯时间也可延迟，出现在3月下旬。XX电站工程坝址以上流域集雨面积为4439.3km2o根据1959年4月2001年3月共42个水利年系列统计,多年平均流量130r113s°径流统计参数成果见下表2-1。表1-1径流统计参数表单位：m3s时段均值CvCsQp10%20%50%80%90%日历年（112月）1290.
