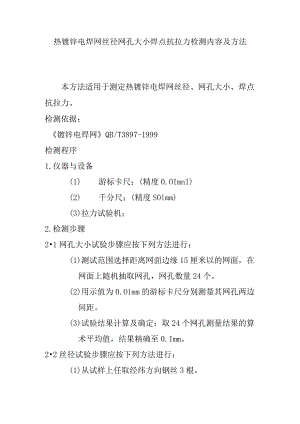

热镀锌电焊网丝径网孔大小焊点抗拉力检测内容及方法本方法适用于测定热镀锌电焊网丝径、网孔大小、焊点抗拉力。检测依据：镀锌电焊网QB/T3897-1999检测程序1.仪器与设备(1) 游标卡尺；(精度0.OImnI)(2) 千分尺；(精度SOlmm)(3)拉力试验机；2.检测步骤21网孔大小试验步骤应按下列方法进行：(1)测试范围选择距离网面边缘15厘米以的网面，在网面上随机抽取网孔，网孔数量24个。(2)用示值为0.Olmm的游标卡尺分别测量其网孔两边间距。(3)试验结果计算及确定：取24个网孔测量结果的算术平均值，结果精确至0.Imm。22丝径试验步骤应按下列方法进行：(1)从试样上任取经纬方向钢丝3根。(2)用示值为0.OInInl的千分尺分别测量其直径。(3)试验结果计算及确定：取6次测量结果的算术平均值，结果精确至O.01mm。23丝径试验步骤应按下列方法进行：(1)从试样上任意截取经纬方向钢丝网片5个。试样由径向5根、纬向3根钢丝组成，试样由焊点之间截取。(2)将试样一侧露头钢丝切割至于其垂直钢丝外边缘平齐；5根径向钢丝由相邻焊点中部截断。(3)将试样按下图所示弯曲，并安装在拉力机夹具上进行拉力试验，直至焊点破坏，记录破坏最大力。(4)试验结果计算及确定：取5次测量结果的算术平均值，结果精确至IN
