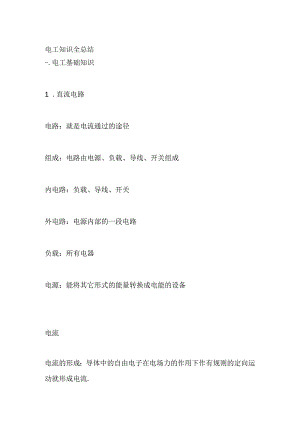

电工知识全总结-.电工基础知识1 .直流电路电路：就是电流通过的途径组成：电路由电源、负载、导线、开关组成内电路：负载、导线、开关外电路：电源内部的一段电路负载：所有电器电源：能将其它形式的能量转换成电能的设备电流电流的形成：导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.电流具备的条件：一是有电位差,二是电路一定要闭合.电流强度：电流的大小用电流强度来表示,基数值等于单位时间内电流强度的单位是“安"用字母"A”表示.直流电流（恒定电流）的大小和方向不随时间的变化而变化,用大写字母表示,简称直流电.电压电压的形成：物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.电压的方向：一是高电位指向低电位；二是电位随参考点不同而改变.电动势电动势的定义：一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.电源内电动势的方向：由低电位移向高电位电阻电阻的定义：自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.电阻的单位是“欧姆”，用字母“R”表示.欧姆定律U=IR全电路欧姆定律：在闭合电路中（包括电源）,电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律电路的连接（串连、并连、混连）串联电路电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法.电路串联的特点为电流与总电流相等,即=1=2=13-总电压等于各电阻上电压之和,即=Ul+2+U3总电阻等于负载电阻之和,即R=RI+R2+R3各电阻上电压降之比等于其电阻比,即，电源串联：将前一个电源的负极和后一个电源的正极依次连接起来.特点：可以获得较大的电压与电源,计算公式为E=El÷E2+E3+Enr=rl+r02+r03+÷rn并联电路电阻的并联：将电路中若干个电阻并列连接起来的接法,称为电阻并联.并联电路的特点：各电阻两端的电压均相等,即Ul=U2=U3=-=Un;电路的总电流等于电路中各支路电流之总和,即I=Il÷12÷13÷-÷In;电路总电阻R的倒数等于各支路电阻倒数之和,即.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联.并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同.并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和.混联电路定义：电路中即有元件的串联又有元件的并联称为混联电路混联电路的计算：先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电工技巧：有经验的电工会有很多潜移默化的工作技巧，比如连接多联开关的时候，一定要有逻辑标准，或者是按照灯方位的前后顺序，一个一个渐远。下面是吉工家总结的一些实用口诀：火线L零线N,金属外壳接地E。零线接地火有电，筑气发光是火线，筑管电阻一百万。手按笔卡尖接线，注意手指不碰尖。触电事故先断电，绝缘棒来挑起线。火线零线并排走，插座电器并联接。三孔插座上接地，两孔插座右接火。电灯开关接火线，零线直接进灯座。保险要和火线连，三脚插头接外壳。二、单相电源插座接线的规定单相插座有多种，常分两孔和三孔。两孔并排分左右，三孔组成品字形。接线孔旁标字母，L为火N为零。三孔之中还有E,表示接地在正中。面对插座定方向，各孔接线有规定。左接零线右接火，保护地线接正中。三、三相交流电源的两种接法和两种出线方式三相接法有两种，一个三角一个星。角接三相围一圈，三个顶点三相线。星接三尾联一点，联点叫做中性点。三首引出三相线，中点出线中性线。相线俗称叫火线，中线俗称叫零线。星接可出两种线，三相三线和四线。三相三线无零线，三相四线有零线。电工电路接线看图口诀原理图，接线图，电路图是电工在日常工作中经常要接触到的,所以电工必须学会看图，看电路图和接线图有个原则：从上到下,从左到右。下面我们汇总了资深电工分享的接线看图方法口诀。接线原理详细看,标题栏，元件表,先从总体到局部,主电路，要看详,万千资料记心间 读说明，图形号 再从电源到负载 副电路，不能忘从上到下有顺序，从左至右不漏项。能量径，信息流，各表图，要了解,分析电源到负载，二次回路信号线。材料表，施工书，总要求，目录号,图样说明看详细，识图重点便明了。看原理，分主副，交直流，细分清,先看电源各回路，保护测量控制清。安装图，照主副，经线路，到负载,不忘电源一段段，元件连接按序看。展开图，识读时，据原理，在回路,电器元件功能键，分别画在线路间。平面图，剖面图，看土建，看管道,电气设备有位置，细看尺寸和投影。连接线，传信息，示逻辑，连功能,多线表示虽麻烦，直观详细易辨明。单线法，也简单，示三相，要对称,单画互感继电器，多线文字详记明。明暗敷，粗细线，加文字，画斜线,标注导线各型号，宽厚截面标中间。十字形，连T形，导线交，连不连,就看中心小圆点，明明白白好分辨。绝缘线，要标记，从属端，独立线,组合标记功能键，相位保护极性间。元器件，图形号，简外形，要素号,集中表示简单图，分开表示展开图。工作态，画正常，接触点，方向致,左开右闭是规定，下开上闭要记牢!整定值，数据号，在附件，标记好,注释标志要清晰，端子图形小句号。
