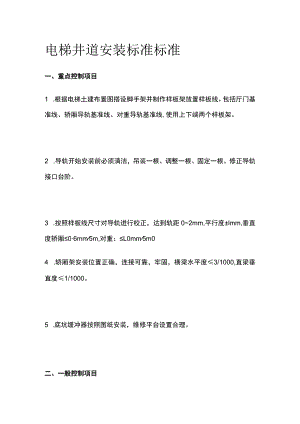

电梯井道安装标准标准全.docx

电梯井道安装标准标准一、重点控制项目1 .根据电梯土建布置图搭设脚手架并制作样板架放置样板线，包括厅门基准线、轿厢导轨基准线、对重导轨基准线,使用上下端两个样板架。2 .导轨开始安装前必须清洁，吊装一根、调整一根、固定一根。修正导轨接口台阶。3 .按照样板线尺寸对导轨进行校正，达到轨距02mm,平行度±lmm,垂直度轿厢06mm5m,对重：L0mm5m04 .轿厢架安装位置正确，连接可靠，牢固，横梁水平度3/1000,直梁垂直度1/1000。5 .底坑缓冲器按照图纸安装，维修平台设置合理。二、一般控制项目1 .电梯开工前，向各地方特种设备检测检验中心提供电梯安装资质审查并办理告知,取得备案告知书。2 .要有工地的接管、工地勘察执行情况，有针对性的土建勘测及土建整改方案报告。3 .安全钳安装牢固，导靴间隙调整符合要求，运行中无晃动无异响。4 .轿厢、对重与缓冲器距离正确，弹簧缓冲器20035Omm,液压缓冲器150400mm0两缓冲器顶面高低差2mm,撞板与缓冲器不同心度20mm°液压缓冲器柱塞铅垂度0.5%°5 .随行电缆的敷设长度应使轿厢缓冲器完全压缩后略有余量，不得拖地。多根并列时，长度应一致，绑扎固定在轿底和井道电线架上。6 .井道信息架安装应横平竖直、美观、牢固。7 .双稳态磁性开关架固定可靠，防护罩位置正确，无积尘。8 .称重装置功能可靠，动作灵活，超重时发出警报声。9 .曳引绳头安全可靠，绳股弯曲符合要求，曳引绳头锥套有安全钢丝绳作环形连接，螺杆已装开口销。10 .自动扶梯进场吊装前须预留有充足的通道，宽度2m,高度3m°11 .对重块固定良好，并做编号三.质量通病现象1 .电梯交付后运行抖动，舒适感差，具体为电梯导轨安装不垂直，接驳处存在台阶等现象。2 .井道双稳态开关（平层感应器）安装不正确导致电梯经常出现的失楼层，困人现象。3 .扁平型随行电缆重叠根数不宜超过3根且扁平型电缆的固定未使用楔型插座或卡，导致电梯频繁出现故障更换随行电缆。
