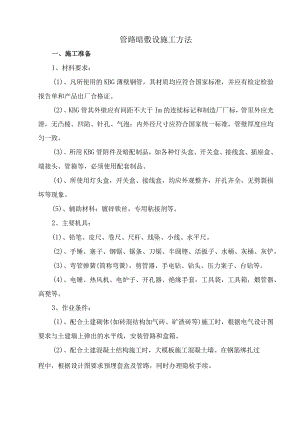

管路暗敷设施工方法.docx
管路暗敷设施工方法一、施工准备1、材料要求：(1)、凡所使用的KBG薄壁钢管，其材质均应符合国家标准，并应有检定检验报告单和产品出厂合格证。(2)、KBG管其外壁应有间距不大于Im的连续标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。(3)、所用KBG管附件及暗配制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套制品。(4)、所使用灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。(5)、辅助材料：镀锌铁丝，专用粘接剂等。2、主要机具：(1)、铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。(2)、手锤、塞子、钢锯、锯条、刀锯、半圆铿、活扳子、水桶、灰桶、灰铲。(3)、弯管弹簧(简称弯簧)，剪管器，手电钻、钻头、压力案子、台钻等。(4)、电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。3、作业条件：(1)、配合土建砌体(如砖混结构加气砖、矿渣砖等)施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。(2)、配合土建混凝土结构施工时，大模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。二、工艺流程弹线定位加工管弯一稳注盒箱暗敷管路一扫管穿带线三、操作工艺1、弹线定位：(1)、根据设计图要求，在砖墙、大模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。(2)、根据设计图灯位要求，在现浇混凝土楼板上，进行测量后，标注出灯头盒的准确位置尺寸。(3)、各种隔墙剔槽预埋开关盒弹线。根据设计图要求，在砖墙、钢丝网架岩棉板墙等，需要预埋开关盒的位置，进行测量确定开关盒准确位置尺寸。2、加工管弯：(1)、断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锂平，铳光。(2)、用膝盖煨弯：将弯管弹簧(简称弯簧插入KBG管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后，抽出弯簧(当弯曲较长的管子时，可将弯簧用镀锌铁丝拴牢，以便拉出弯簧)。(3)、使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度。3、稳注盒、箱：(1)、盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。、砖墙稳注盒、箱:A、预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在距盒、箱约30Omm处预留出进入盒、箱的管子长度，将管口堵好，甩在盒、箱预留孔外，等待最后一管一孔地进入盒、箱稳埋好。B、剔洞稳埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。(3)、组合钢模板、大模板混凝土墙稳埋盒、箱：A、在模板上打孔，用螺丝将盒、箱固定在模板上；拆模前及时将固定盒、箱的螺丝拆除。B、利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。4、顶板稳埋灯头盒：(1)、现浇混凝土楼板等，需要安装吊扇、花灯或吊装灯具超过3kg时,应预埋吊钩或螺栓，其吊挂力矩应保证承载要求和安全。(2)、隔墙稳埋开关盒、插座盒。如在砖墙，剔槽前应在槽两边先弹线,槽的宽度及深度均应比管外径大，开槽宽度与深度以大于1.5倍管外径为宜。砖墙可用鎏子沿槽内边进行剔槽；泡沫混凝土墙可用刀锯锯成槽的两边后，再剔成槽。剔槽后应先稳埋盒，再接管，管路每隔Im左右用镀锌铁丝固定好管路,最后抹灰并抹平齐。如为石膏圆孔板时，宜将管穿入板孔内并敷至盒或箱处。5、暗敷管路：(1)、管路连接：A、管路连接应使用套箍连接(包括端接头接管)。将管子插入套箍；管口应到位，然后用压管钳对管口进行压制。B、管路垂直或水平敷设时，每隔IIn距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300500mm处各加一个固定点。C、管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上,在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口(堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等)。(2)、管路暗敷设：A、现浇混凝土、墙板内管路暗敷设：管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔Im处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。B、现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔Im用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。C、灰土层内管路暗敷设：灰土层夯实后进行挖管路槽，接着敷设管路,然后在管路上面用混凝土砂浆埋护，厚度不宜小于80mm。6、扫管穿带线：对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。对于砖混结构墙体，在抹灰前进行扫管，有问题时修改管路，便于土建修复。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。四、成品保护1、剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔的过大、过宽，甚至影响土建结构质量。2、管路敷设完毕后注意成品保护，特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。3、配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。五、应注意的质量问题1、保护层15mm管路有外露现象，应将管槽深度剔到1.5倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。2、预埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出允许偏差值。对于预埋盒、箱应先用线坠找正，座标正确再固定预埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。3、由于墙厚度较薄，箱体厚度与墙厚度相差无几，箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。4、管子煨弯处的凹扁度过大及弯曲半径小于6D（D管子直径）。煨弯应按要求进行操作其弯曲半径应大于6D05、管路不通，朝上管口未及时堵好管堵，造成杂物落入管中。应在立管时，随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完毕的管路，避免造成管路堵塞。
