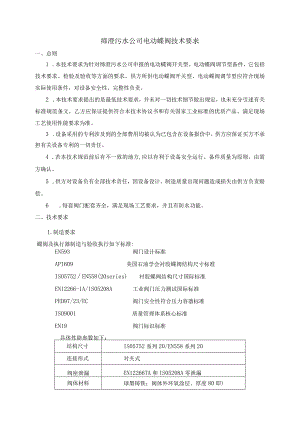

缔澄污水公司电动蝶阀技术要求.docx

缔澄污水公司电动蝶阀技术要求一、总则1 .本技术要求为针对缔澄污水公司申报的电动蝶阀开关型、电动蝶阀调节型备件，它包括技术要求、检验及验收等方面的要求。供方所供电动蝶阀开关型、电动蝶阀调节型应符合现场实际使用条件，对设备安全性、完整性负责。2 .本技术要求提出的是最低技术要求，并未对一切技术细节做出规定，也未充分引述有关标准规范条文，乙方应保证提供符合本技术协议书和有关国家工业标准的优质产品。满足现场工艺使用性能要求为准。3 .设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证买方不承担有关设备专利的一切责任。4 .若本技术规范前后有不一致的地方,应以有利于设备安全运行、备件质量为原则，由需方确认。5 .供方对设备负有全部技术责任，因设备设计、制造质量出现问题造成损失由供方负责赔偿。6 .每套阀门配套齐全，满足现场工艺要求，并且有防水功能。二、技术要求1.制造要求蝶阀及执行器制造与验收执行如下标准:EN593阀门设计标准API609美国石油学会衬胶蝶阀结构尺寸标准IS05752EN558(20series)衬胶蝶阀结构尺寸国际标准EN12266-1A/1S05208A工业阀门压力测试国际标准PED97/23/EC阀门安全性符合压力容器标准IS09001质量管理体系核心标准EN19阀门标识标准具体性能参数如下：结构尺寸IS05752系列20/EN558系列20连接形式对夹式阀座泄漏EN12266TA和IS05208A零泄漏阀体材料球墨铸铁；阀体外环氧涂层、厚度80即)阀板材料球墨铸铁、304不锈钢，316不锈钢阀杆材料不锈钢1.4029阀座材料EPDM、NBR2.供货范围及要求电动蝶阀DN200GBPN16/开关型软密封蝶阀。电源380V,频率50HZ。扭矩200N.m以上，能满足DN200阀门动作。控制信号为开关量信号，有开启、停止、关闭3个信号。反馈信号为开关量信号，有开到位、关到位2个信号；执行器带手轮。现场要求阀体与管道配套，阀体与电动执行机构配套，符合现有控制方式。电动蝶阀DN250GBPNlO/开关型软密封蝶阀O电源380V,频率50HZ。扭矩400N.m以上，能满足DN250阀门动作。控制信号为开关量信号，有开启、停止、关闭3个信号。反馈信号为开关量信号，有开到位、关到位2个信号；执行器带手轮。现场要求阀体与管道配套，阀体与电动执行机构配套，符合现有控制方式。电动蝶阀/DN500/GBPNIO/38OV/调节型软密封蝶阀。电源380V,频率50HZo扭矩1600N.m以上,能满足DN500阀门动作。输入控制信号420mA,输出反馈信号420mA；执行器带手轮。现场要求阀体与管道配套，阀体与电动执行机构配套，符合现有控制方式。电动蝶阀/DN700/GBPNlo/380V/调节型软密封蝶阀。电源380V,频率50HZo扭矩2500N.m以上，能满足DN700阀门动作。输入控制信号420m,输出反馈信号420mA；执行器带手轮。现场要求阀体与管道配套，阀体与电动执行机构配套，符合现有控制方式。3.检验和试验所有的试验和检验满足API598标准。4 .材料检验和试验对蝶阀进行出厂前压力测试和材料证明，并出具报告。5 .水压试验阀体和阀座的水压试验满足EN12266-1和IS05208零泄漏标准。三、质量保证1 .乙方出厂检验合格后的电动蝶阀送至污水公司，并向甲方交付该品牌生产厂家服务承诺书及出厂检验合格证，相关性能符合本技术要求。如不能满足上述技术要求，现场使用质量要求，不予办理结算。属供方原因给需方造成环保、安全、生产、质量、设备等事故的，供方赔偿需方全部经济损失并承担全部法律责任。2 .自交货日起12个月内，在产品说明书规定的正常使用操作条件下，因材料缺陷、制造质量、产品设计原因造成的损坏，卖方负责免费保修或更换出现质量问题的零部件或整台阀门。由于业主和买方使用操作不当造成设备损坏，卖方积极配合维修。3 .现场如出现问题，卖方接到通知后应在24h内给予答复。在质量保证期内设备出现质量问题，由卖方免费维修或更换。卖方及时提供买方订购的备品备件，解答买方提出的问题。四、供应、运输及验收补充要求1 .供货方负责并承担设备备件装车、运输、卸车等相关费用，并按要求送至到需方指定地点。进厂、出厂的过程中，应当遵守安钢各项管理规定。中标方在需方现场提供运输、装卸服务的供方人员发生安全事故，由中标方负责处理并承担全部责任。2 .备件运输车辆必须为国六及以上或使用电动重卡才可进入厂区，同时需遵守安钢集团运输管理规定。3 .甲方负责办理相关入库、验收手续，要求中标方结算、运输按照安钢集团公司管理规定进行。安阳市西区综合污水处理有限责任公司2023年6月20日
