胶粉聚苯颗粒浆料抗压强度及软化系数内容及方法.docx

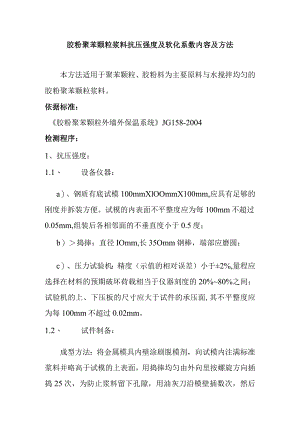

胶粉聚苯颗粒浆料抗压强度及软化系数内容及方法本方法适用于聚苯颗粒、胶粉料为主要原料与水搅拌均匀的胶粉聚苯颗粒浆料。依据标准：胶粉聚苯颗粒外墙外保温系统JG158-2004检测程序：1、抗压强度：1.1、 设备仪器：a）、钢质有底试模100mmXlOOmmX100mm,应具有足够的刚度并拆装方便。试模的内表面不平整度应为每100mm不超过0.05mm,组装后各相邻面的不垂直度小于0.5度；b）捣捧：直径IOmm,长35Omm钢棒，端部应磨圆；c）、压力试验机：精度（示值的相对误差）小于±2%,量程应选择在材料的预期破坏荷载相当于仪器刻度的20%80%之间；试验机的上、下压板的尺寸应大于试件的承压面,其不平整度应为每100mm不超过0.02mm。1.2、 试件制备：成型方法：将金属模具内壁涂刷脱模剂，向试模内注满标准浆料并略高于试模的上表面，用捣捧均匀由外向里按螺旋方向插捣25次，为防止浆料留下孔隙，用油灰刀沿模壁插数次，然后将高出的浆料沿试模顶面削去用抹子抹平。须按相同的方法同时成型10块试件，其中5个测抗压强度，另5个用来测软化系数。养护方法：试块成型后用聚乙烯薄膜覆盖，在试验室温度条件下养护7d后去掉覆盖物，在试验室标准条件下继续养护48d。放人(65±2)。C的烘箱中烘24h,从烘箱中取出放入干燥器中备用。1.3、 试验步骤：抗压强度：从干燥器中取出的试件应尽快进行试验，以免试件内部的温湿度发生显著的变化。取出其中的5块测量试件的承压面积，长宽测量精确到Imm,并据此计算试件的受压面积。将试件安放在压力试验机的下压板上，试件的承压面应与成型时的顶面垂直，试件中心应与试验机下压板中心对准。开动试验机，当上压板与试件接近时，调整球座，使接触面均衡受压。承压试验应连续而均匀地加荷，加荷速度应为每秒钟(0.5L5)kN,直至试件破坏，然后记录破坏荷载No。1.4、结果计算：抗压强度按下式计算：f。=%A式中：fo抗压强度，单位为千帕(kPa)；No破坏压力，单位为千牛(kN)；A试件的承压面积，单位为平方毫米(mm?)o试验结果以5个试件检测值的算术平均值作为该组试件的抗压强度，保留三位有效数字。当五个试件的最大值或最小值与平均值的差超过20%时，以中间三个试件的平均值作为该组试件的抗压强度值。2、软化系数：取按1.2条制备的试件中余下的5块试件，将其浸入到(20±5)°C的水中(用铁篦子将试件压入水面下20mm处)，48h后取出擦干，测饱水状态下胶粉聚苯颗粒保温浆料的抗压强度f;软化系数按下式进行计算：=AA式中：软化系数；fo绝干状态下的抗压强度，单位为千帕(kPa)；f饱水状态下的抗压强度，单位为千帕(kPa)。
