耐碱玻璃纤维网格布检测内容及方法.docx

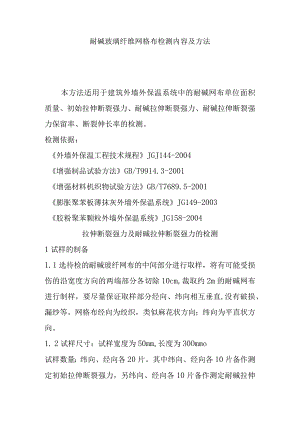

耐碱玻璃纤维网格布检测内容及方法本方法适用于建筑外墙外保温系统中的耐碱网布单位面积质量、初始拉伸断裂强力、耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率、断裂伸长率的检测。检测依据：外墙外保温工程技术规程JGJ144-2004增强制品试验方法GB/T9914.3-2001增强材料机织物试验方法GB/T7689.5-2001膨胀聚苯板薄抹灰外墙外保温系统JG149-2003胶粉聚苯颗粒外墙外保温系统JG158-2004拉伸断裂强力及耐碱拉伸断裂强力的检测1试样的制备1.1选待检的耐碱玻纤网布的中间部分进行取样，将有可能受损伤的沿宽度方向的两端部分各切除10cm,裁取约2m的耐碱网布进行制样，要尽量保证取样部分经向、纬向相互垂直,没有破损、漏纱等。网格布经向为绞织，类似麻花状方向；纬向为平直状方向。1. 2试样尺寸：试样宽度为50mm,长度为30Ommo试样数量：纬向、经向各20片。其中纬向、经向各10片备作测定初始拉伸断裂强力，另纬向、经向各10片备作测定耐碱拉伸断裂强力。1.3在裁剪的过程中，如果发现网格布易变形、质量很轻或易脱线等问题时，可以在裁取留作泡碱用的试样时裁取宽度>50mm,以防试样在泡碱或冲洗的过程中受损，特别要防止在宽度方向的受损。为了防止试样在试验机夹具处损坏，需要在试样的端部作专门处理。分别用笔在试样两端的距试样端约50mm处划出平行直线，两端平行直线的有效距离应保证为200mm±2mmo在划线的端部各铺上一条切割整齐的报纸，将样品平放在报纸上，用丙烯酸乳液涂覆样品放在报纸上的两端。1.5备作耐碱拉伸断裂强力的试样应放入4L、温度在(23±2)、浓度为5%的NaOH水溶液中浸泡28天。1.6 将备作耐碱拉伸断裂强力的试样放入混合碱溶液中浸泡6ho混合碱溶液配比为：0.88gNaOH,3.45gKOH,0.48gCa(OH)2,IL蒸储水(PH值12.5),温度为80。1.7备作耐碱拉伸断裂强力的试样应浸入温度在(23±2)。、浓度为5%的NaOH水溶液中，试样在加盖密封的容器中浸泡28天。1.8先配置试验用水泥浆液。取1份强度等级42.5的普通硅酸盐水泥与10份水搅拌30分钟后，静置过夜。取上层澄清液作为试验用水泥浆液。将备作耐碱拉伸断裂强力的试样平放在水泥浆液中，浸泡时间28天。1.9配置试验用水泥浆液，配置方法同1.8。将备作耐碱拉伸断裂强力的试样平放在（80±2）水泥浆液中，浸泡时间4ho1.lO备作耐碱拉伸断裂强力的试样在浸泡完成后，应取出试样，放入水中漂洗5min,接着用流动水冲洗5min,然后将试样在（60±5）°C的烘箱中烘Ih后取出，在1025的环境下放置24h。用剪刀将涂了丙烯酸乳液的样品连同报纸一起剪下。3.1.11试样应有明确的标识。标识应包括试样的编号、名称、测试类型（初始拉伸、耐碱拉伸）、试验状态。2试验设备2.1电子万能试验机。本试验室配备的拉伸试验机是IoOnInImin等速伸长（CRE）电子万能试验机，规格为30kN。2. 2本试验室配备试验机的准确度等级为0.5级。2 .3本试验室配备试验机指示或记录装置精度：力值-小数点后3位；变形及断裂伸长-小数点后4位。3 .4合适的模板，模板应有两个槽形口用作标记试样的有效长度。合适的裁剪工具：如剪刀、刀、或割轮。3调湿和试验环境3. 1按照温度（23±2）,相对湿度50%±10%标准环境进行调湿试样，调湿时间为16h或由供需双方商定。3.2试验环境应与调湿环境相同。4试验操作4.1开机前应检查试验机通电是否正常、夹具是否正常灵活、升降及示值是否正常。如有一般非正常现象，应及时分析和排除，出现严重非正常现象时，应及时报告室负责人等候处置。当试验机的检查均处在正常状态下，方可开机进行试验。检查情况及分析维修均应记录。4.2检测普通型耐碱玻璃纤维网格布的拉伸断裂强力时，使用万能试验机的30Okg传感器，运行“上空间拉伸”软件；检测加强型耐碱玻璃纤维网格布的拉伸断裂强力时，使用万能试验机的3T传感器，运行“下空间拉伸”软件。4.3将试样夹在电子万能试验机的夹具上，调节夹具，使试样在夹具内的有效夹持长度为200mm±2mmo试样的中心线应与试验机的拉伸装置中心线对中。正式开始试验前可均匀施加预张力，预张力可为预计强力的1%±0.25%。4. 4设定拉伸速度为100mmmin,启动试验机，拉伸试样至破坏，记录最终断裂强力，作为单个试样的断裂强力。记录断裂伸长，精确至1mm。4. 5如果有试样断裂在二个夹具中任一夹具的接触线IOmm以内，则记录该现象，但结果不作计算，并用新试样重新试验。试样在夹具中有移动或在夹具处断裂时，其试验值应被剔除。4. 6当在试验中发现试样在夹具内或夹具附近断裂时，可以在断裂端用纸板包住试样端部，再上夹具进行拉伸试样。4. 7当测试的7个试样的数据差别很大，或测试结果没有达到规范最低要求时，或者测试的有效数据不足5个时，将剩下备用的3个试样进行制备测试。5计算和结果表示5.1织物的经向和纬向耐碱拉伸断裂强力，分别为经向和纬向各5个断裂强力试验结果的算术平均值，作为织物的经向和纬向耐碱拉伸断裂强力的测定值，精确至lN50mmo耐碱拉伸断裂强力保留率的检测耐碱拉伸断裂强力保留率应按下式进行计算，以5个试验结果的算术平均值表示。B=(F1Fo)×100%式中：B-耐碱拉伸断裂强力保留率，%；FL耐碱拉伸断裂强力，N50mm;F。-初始拉伸断裂强力，N50mmo
