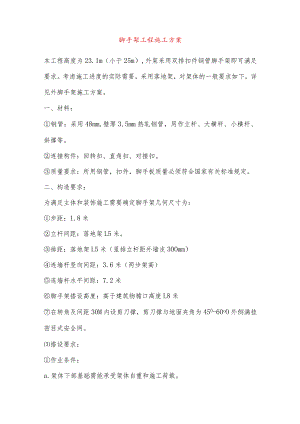

脚手架工程施工方案本工程高度为23.Im（小于25m）,外架采用双排扣件钢管脚手架即可满足要求。考虑施工进度的实际需要，采用落地架，对架体的一般要求如下，详见外脚手架施工方案。一、材料：钢管：采用48mm,壁厚3.5mm热轧钢管，用作立杆、大横杆、小横杆、斜撑等。连接构件：回转扣、直角扣、对接扣。质量要求：所用钢管，扣件，脚手板质量必须符合国家有关标准规定。二、构造要求：为满足主体和装饰施工需要确定脚手架几何尺寸为：步距：1.8米立杆间距：落地架L5米。排距：落地架L5米（里排立杆距外墙皮30Omm）连墙杆竖向间距：3.6米（两步架高）连墙杆水平间距：7.2米脚手架搭设高度：高于建筑物檐口高度L8米在转角及间距30M内设剪刀撑，剪刀撑与地面夹角为450-60oO外侧满挂密目式安全网。搭设要求：作业条件：a.架体下部基础需能承受架体自重和施工荷载。b.钢管，扣件、脚手板等材料已检查验收合格。架子搭设：a.脚手架搭设顺序：立杆间距、排距，放线定位一放置纵向扫地杆一立杆一横向扫地杆f第一步纵向水平杆f第一步横向水平杆一连墙杆（或加抛撑）一第二步纵向水平杆一第二步横向水平杆b.杆件搭设技术要求：相邻立杆的对接扣件不得在同一高度内，两相邻立杆接头高度方向错开的距离不小于500mm,各接头中中心距主节点的距离应不大于步距的1/3。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。当搭设至有连墙件的构造层时，搭设完该层的立杆，纵横向水平杆后，应立即设置连墙件。纵向水平杆设于横向水平杆下，在立杆的内侧，并采用直角扣件与立杆扣紧。纵向水平杆应采用对接扣件连接，也可采用搭接，对接接头应交错布置，不应设在同步，同跨内，相邻接头的水平距离应不小于500mm,并应避免设在纵向水平杆的跨中。搭接接头长度不应小于1000mm,并应等距离设置3个旋转扣件固定，端部扣件边缘至杆端的距离应不小于100mmo同一步纵向水平杆必须四周交圈，用直角扣件与内、外角立杆固定。纵向水平杆的长度不宜小于3跨，并不小于6mo每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上。操作层上非主节点处横向水平杆应根据支承脚手板的需要等间距设置，应保证每块脚手板下有三根横向水平杆支承，其横向水平杆最大间距不应大于立杆间距的1/2,靠墙一端至墙面距离不应大于100mmo连接杆采用刚性构造方案，连墙杆与脚手架，建筑物的连接采用钢管和扣件组合，并应按要求采用花排均匀布置。剪刀撑，横向支撑应随立杆，纵横向水平杆等同步搭设，其设备应符合有关规程规定。扣件螺栓拧紧扭力不应小于40.N.m,并不大于65.N.m,对拉扣件的开口应朝上或朝内。脚手板应满铺，铺稳，不允许有探头板。c、质量验收标准：脚手架立杆要垂直、大、小横杆要平正。各种连接扣件，必须扣接牢固，防止杆件打滑。相邻两立杆的接头必须错开，不得在同一步距内，且符合技术要求。里、外、上、下相邻的两根大横杆的接头必须错开，不得集中在一组立杆间距之间。搭设剪刀撑应将一根斜杆扣在立杆上，另一根则扣在小横杆的伸出部分，斜杆两端的扣件与立杆节的距离不大于200mm,最下面的斜杆与立杆的连接点离地面水大于500mmo脚手架搭设的允许偏差应符合下列规定：立杆垂直度：1/200；立杆间距：±10Omnl大横杆高差：总长的1/300,不大于50mm。
