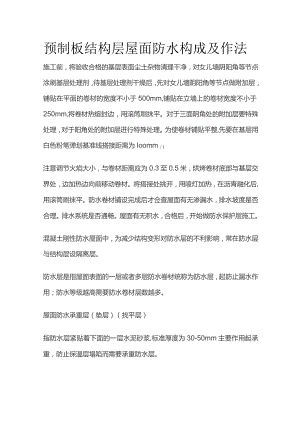

预制板结构层屋面防水构成及作法.docx
预制板结构层屋面防水构成及作法施工前，将验收合格的基层表面尘土杂物清理干净，对女儿墙阴阳角等节点涂刷基层处理剂，待基层处理剂干燥后，先对女儿墙阴阳角等节点做附加层，铺贴在平面的卷材的宽度不小于500mm,铺贴在立墙上的卷材宽度不小于250mm,将卷材热熔封边，用滚筒刷抹平。对于三面阴角处的附加层要特殊处理，对于阳角处的附加层进行特殊处理。为使卷材铺贴平整,先要在基层用白色粉笔弹划基准线搭接距离为Ioomm（I注意调节火焰大小，与卷材距离应为0.3至0.5米，烘烤卷材底部与基层交界处，边加热边向前移动卷材。将搭接处挑开，用喷灯加热，在沥青融化后,用滚筒刷抹平。防水卷材铺设完成后才佥查屋面有无渗漏水，排水坡度是否合理。排水系统是否通畅。屋面有无积水，合格后，开始做防水保护层施工。混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层设隔离层。防水层是指屋面表面的一层或者多层防水卷材统称为防水层，起防止漏水作用；防水等级越高需要防水卷材层数越多。屋面防水承重层（垫层）（找平层）指防水层紧贴着下面的一层水泥砂浆,标准厚度为30-50mm主要作用起承重，防止保温层塌陷而需要承重防水层。保温层：楼顶屋面的保温层，材质大多为保温板（挤塑板）、炉灰、珍珠岩或岩棉等材料，厚度一般为300mm-500mm,主要作用起室内保温作用。隔汽层（或隔离层）紧贴着楼板（现浇顶）的一道防水层，阻止室内水蒸气渗透到保温层内的构造层，也防止最上面的防水层漏水到室内。屋面隔离层套定额隔离层四种做法：0.4厚聚乙烯塑料薄膜隔离层无纺聚酯纤维布隔离层0.8厚土工膜隔离层0.6厚PVC薄膜隔离层隔离层在屋面防水及其他，屋面刚性防水定额中找到隔离层相关的定额，可搜索隔离层关键字。9-105屋面防水及其他隔离层、防水布聚酯布，适合04厚聚乙烯塑料薄膜隔离层套用定额。9-104屋面防水及其他隔离层、防水布化纤防水布，适合无纺聚酯纤维布隔离层套用定额。9-102屋面防水及其他隔离层、防水布土工膜，适合0.8厚土工膜隔离层套用定额。9-103屋面防水及其他隔离层、防水布PE膜，适合0.6厚PVC薄膜隔离层去套用定额。有些材料有差别，但工序内容相同，难易度相近，就可去套用，材料是可调换的。无组织排水：又称自由落水，屋面伸出外墙，形成挑出的外檐，使屋面的雨水经外檐自由落下至地面。有组织排水是将屋面划分成若干排水区，按一定的排水坡度把屋面雨水有组织地排到檐沟或雨水口，通过雨水管排泄到散水或明沟中。泛水：凡屋面与墙面交接处的防水构造处理叫泛水。常见的有组会非水方案种类常见的有组织排水方案有挑檐外排水、女儿墙外挂水、檐沟女儿墙外排水、外墙管排水、明管内排水。预制板屋面防水1堵头将预制空心板两端孔用细石混凝土两次灌入封堵300400MMo2嵌缝，板间的缝要分三次灌浆，用砖刀砍实。3刷浆，调制用特定浓度(或加107胶)的水泥浆，将板面和板侧满刷两道。这样处理过的预制板屋面抗渗水将大大提高。屋面应用SBS改性沥青防水卷材或细石混凝土刚性屋面。影响坡度的因素1.屋面防水材料与坡度的关系屋面防水材料接缝较多的，漏水可能性大，应采用大坡度，使排水速度加快，减少漏水机会，所以瓦屋面常采用较陡的屋面形式。如日未整体的防水层接绛较少，屋面坡度可以小一些，如卷材屋面和混凝土防水屋面常用平屋顶形式。坡度形成的方法(1)结构找坡。指屋顶结构自身有排水坡度。一般采用上表面呈倾斜的屋面梁或屋架上安装屋面板，也可采用在顶面倾斜的山墙上搁置屋面板，使结构表面形成坡面。不需另加找坡材料，构造简单，不增加荷载，不足是室内的天棚倾斜的，空间不够规整，不得不加设吊顶。(2)垫置找坡(材料找坡)：是指屋顶坡度由垫坡材料形成，一般用于坡度较小的屋面，通常选用炉渣等。找坡保温屋面也可根据情况直接采用保温材料找坡代替。材料找坡：屋面板水平搁置，利用轻质材料垫出坡度。屋顶常用坡度范围及表示方法屋面坡度常采用脊高与相应的水平投影长度的比值来标定，如：1:2、1:2.5等，较大坡度也用角度法如30。、45。等表示；较平坦的坡度常用百分比法，如2%、5%等来表示。平屋面（材料找坡或结构找坡）:2%5%;坡屋面（结构找坡）：3045普通瓦屋面不设基层屋面板：1:2;普通瓦屋面下设基层屋面板并辅油毡：125;石棉瓦屋面：13波形金属瓦屋面：1:4;压型钢板屋面：上7（1）确定排水坡面的数目（分坡）-般情况下，临街建筑平屋顶屋面宽度小于12m时和临街房屋，可采用单坡排水；其宽度大于12m时，宜采用双坡排水。坡屋顶应结合建筑造型要求选择单坡、双坡或四坡排水。（2）划分排水区划分排水区的目的在于合理地布置落水管。排水区的面积是指屋面水平投影的面积，每一根落水管的屋面最大汇水面积不宜大于200m2,-般在150200m2间，雨水管的间距在18m-24m0(3)确定天沟所用材料和断面形式及尺寸天沟即屋面上的排水沟，位于檐口部位时又称檐沟。设置天沟的目的是汇集屋面雨水，并将屋面雨水有组织地迅速排除。天沟根据屋顶类型的不同有多种做法。如坡屋顶中可用钢筋混凝土、镀锌铁皮、石棉水泥等材料做成槽形或三角形天沟。平屋顶的天沟一般用钢筋混凝土制作，当采用女JL墙外排水方案时，可利用倾斜的屋面与垂直的墙面构成三角形天沟；当采用檐沟外排水方案时，通常用专用的槽形板做成矩形天沟。合理设置天沟，使其具有汇集雨水和排除雨水的功能，天沟的断面尺寸净宽应不小于200mm,分水线处最小深度应大于80mmo沿天沟底长度方向设纵向排水坡，称天沟纵坡。沟内最小纵坡：柔性防水面层大于1%,砂浆或块料面层大于05%,自防水面层大于0.3%。(4)确定落水管规格及间距目前多采用塑料落水管,其直径有75mm、100mm,150mm.200mm几种规格，一般民用建筑最常用的落水管直径为100mm0面积较小的露台或阳台可采用75mm的落水管。落水管的位置应在墙面处，其间距一般在18m以内（檐沟纵坡长小于9m）,最大间距宜不超过24m（特殊情况可调落管位置，不可能在门窗洞中间,可以在窗间墙或转角部位。当间距过大,则沟底纵坡面越长，会使沟内的垫坡材料增厚，减少了天沟的容水量，造成雨水溢向屋面引起渗漏或从檐沟夕Mi涌出。
