面砖粘结砂浆拉伸粘结强度检测内容及方法.docx

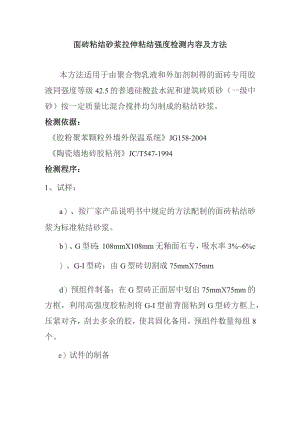

面砖粘结砂浆拉伸粘结强度检测内容及方法本方法适用于由聚合物乳液和外加剂制得的面砖专用胶液同强度等级42.5的普通硅酸盐水泥和建筑砖质砂（一级中砂）按一定质量比混合搅拌均匀制成的粘结砂浆。检测依据：胶粉聚苯颗粒外墙外保温系统JG158-2004陶瓷墙地砖胶粘剂JC/T547-1994检测程序：1、试样：a）、按厂家产品说明书中规定的方法配制的面砖粘结砂浆为标准粘结砂浆。b）、G型砖：108mmX108mm无釉面石专，吸水率3%6%c）、G-I型砖：由G型砖切割成75mmX75mmd）预组件制备：在G型砖正面居中划出75mmX75mm的方框，利用高强度胶粘剂将G-I型前背面粘到G型砖方框上，压紧对齐，刮去多余的胶，使其固化备用。预组件数量每组8个。e）试件的制备将欲测定的胶样涂到已制成的预组件G-I型砖正面，涂布胶样足量以得到连续胶层，让涂胶的预组件在试验条件下放置IOmin,或更长时间例如15min、20min等，往胶层上置放三根金属垫丝并使其插入胶层中约20mm(见图1),然后立即将第二个预组件G-I型砖正面叠合其上以获得1.5mm厚的胶层。稍停，小心地抽出垫丝，试件在试验条件空气中养护14d,每一时间为一组，每组试件4对。I-RUIiZ-Ga«,3G-ISff,4-<三<12ttW.S-ft三*t2、试验过程养护期满后，利用拉伸夹具将试件在试验机上进行强度测定。加载速度10mm/min,每对试样拉伸强度按公式(1)计算，精确至001MPa：(1)式中：T拉一一拉伸胶接强度，MPaP破坏负荷，NM胶接面积，mm23、试验结果:每组试验为4对试件，求其平均值。如果出现极值按照粗大误差剔除准则即Dixon准则取舍即：工二立20.765则舍去X1；区二追20.765则舍去X4,其中：X1,X2,X3,X4为测试值(MPa),且X1<X2<X3<X40面砖粘结砂浆拉伸粘结强度应2060MPao
