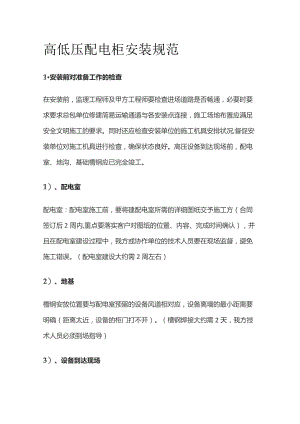

高低压配电柜安装规范.docx

高低压配电柜安装规范1安装前对准备工作的检查在安装前，监理工程师及甲方工程师要检查进场道路是否畅通，必要时要求要求总包单位修建简易运输通道与各安装点连接，施工场地布置应满足安全文明施工的要求。同时还应检查安装单位的施工机具安排状况,督促安装单位对施工机具进行检查，确保状态良好。高压设备到达现场前，配电室、地沟、基础槽钢应已完全竣工。1）、配电室配电室：配电室施工前，要将建配电室所需的详细图纸交予施工方（合同签订后2周内,重点要落实客户对图纸的位置、内容、完成时间确认），并且在配电室建设过程中，我方或协作单位的技术人员要在现场监督，避免施工错误。（配电室建设大约需2周左右）2）、地基槽钢安放位置要与配电室预留的设备风道相对应，设备离墙的最小距离要明确（距离太近，设备的柜门打不开）。（槽钢焊接大约需2天，我方技术人员必须到场指导）3）、设备到达现场若配电室、地基若未建好，设备要有存放位置（要防雨或提供必要的防雨材料）。2.安装2.1 各配电房门窗须严密，房内清洁。2.2 配电盘安装稳固。盘内设备与各构件间连接牢固。2.3 盘、柜的接地应牢固良好。装有电器的可开启的盘、柜门，应以软导线与接地的金属构架可靠地连接。2.4 端子箱安装应牢固，封闭良好，安装位置应便于检查，成列安装时，应排列整齐。2.5 配电盘内布线要横平竖直，螺丝不能有松动，线头接触良好。2.6 盘内各元件固定可靠无松动，触头无氧化，无毛刺O2.7 二次回路的连接件均应采用铜质制品。结线的具体要求：2.7.1 电气回路的连接（螺栓连接、插接、焊接等）应牢固可靠。2.7.2 电缆芯编口所配导线的端部均应标明其回路编号；编号应正确，字迹清晰且不易脱色。2.7.1 线整齐、清晰、美观；导线绝缘良好，无损伤。2.7.4 盘、柜内的导线不应有接头。2.7.5 每个端子板的每侧接线一般为一根，不得超过两根。2.8 400伏及以下的二次回路的带电体之间或带电体与接地间，其电气间隙不应小于4毫米。漏电距离不应小于6毫米。2.9 使用于连接可动部位（门上电器、控制台板等）的导线尚应符合下列要求：2.9.1 应采用多股软导线，敷设时应有适当余度。2.9.2 线束应有加强绝缘层（如外套塑料管等）。2.93 与电器连接时，端部应绞紧，不得松散，断股。2.94 4在可动部位两端，应用卡子固定。2.10 弓I进盘、柜内的控制电缆及其芯线应符合下列要求：2.10.1 引进盘、柜的电缆应排列整齐，避免交叉，并应固定牢固，不使所接的端子板受到机械应力。2.10.2 铠装电缆的钢带不应进入盘、柜内；铠装钢带切断处的端部应扎紧；2.10.3 用于晶体管保护、控制等逻辑回路的控制电缆，当采用屏蔽电缆时，其屏蔽层应予接地；如不采用屏蔽电缆时，则基备用芯线应有一根接地；2.10.4 橡胶绝缘芯线应外套绝缘管保护；2.10.5 盘、柜内的电缆芯线，应接垂直或水平有规律地配置，不得任意歪斜交叉连接；备用芯应留有适当余度。2.11 在绝缘导线可能遭到油类污蚀的地方，应采用耐油的绝缘导线，或采取防油措施。2.12 配电装置的安全技术要求：2.12.1 两路及以上电源供电时，各路电源主进与联络开关之间应装设联锁装置（受供电部门调度者除外）。2.12.2 10千伏室内成套设备的隔离开关和相应的断路器之间应装有联锁装置
