减水剂生产工艺.docx

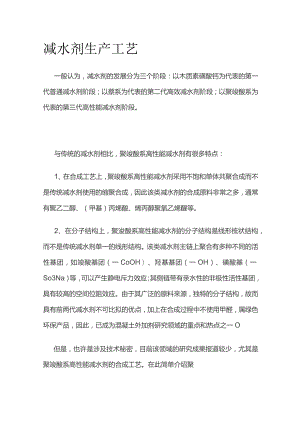

减水剂生产工艺一般认为，减水剂的发展分为三个阶段：以木质素磺酸钙为代表的第一代普通减水剂阶段；以蔡系为代表的第二代高效减水剂阶段；以聚竣酸系为代表的第三代高性能减水剂阶段。与传统的减水剂相比，聚竣酸系高性能减水剂有很多特点：1、在合成工艺上，聚竣酸系高性能减水剂采用不饱和单体共聚合成而不是传统减水剂使用的缩聚合成，因此该类减水剂的合成原料非常之多，通常有聚乙二醇、（甲基）丙烯酸、烯丙醇聚氧乙烯醒等。2、在分子结构上，聚浚酸系高性能减水剂的分子结构是线形梳状结构，而不是传统减水剂单一的线形结构。该类减水剂主链上聚合有多种不同的活性基团，如竣酸基团（一CoOH）、羟基基团（一OH）、磺酸基（一So3Na）等，可以产生静电斥力效应；其侧链带有亲水性的非极性活性基团，具有较高的空间位阻效应。由于其广泛的原料来源，独特的分子结构，故而具有前两代减水剂不可比拟的优点，加上在合成过程中不使用甲醛，属绿色环保产品，因此，已成为混凝土外加剂研究领域的重点和热点之一O但是，也许是涉及技术秘密，目前该领域的研究成果报道较少，尤其是聚竣酸系高性能减水剂的合成工艺。在此简单介绍聚竣酸系高性能减水剂的加工工艺流程。聚竣酸系高性能减水剂合成工艺简介：聚竣酸系高性能减水剂目前主要存在聚酯类和聚酶类两大主流产品。聚酯类：包括酯化和聚合两个过程。聚醴类：只有聚合一个过程*（一）、聚酯类聚竣酸系高性能减水剂合成工艺：1、酯化反应（制备大单体）：计量聚乙二醇1200料3960kg,将其在水浴中溶化加入反应釜内，同时加入甲基丙烯酸1140kg,以及小料1份（对苯二酚：5.28kg、吩嚷嗪：1.06kg）,升温至90,加入浓硫酸69.3kg,继续升温至12CTC,保持4.5小时，后充氮气2小时，（6f/时，每30分钟充1瓶，共4瓶），反应完成，得到减水剂中间大分子单体聚乙二醇单甲基丙烯酸酯和水。（经减压蒸僧脱水，酸化反应更为完全）。2、聚合反应：采用过硫酸筱引发、水溶液聚合法。计量酯化产物即聚乙二醇单甲基丙烯酸酯1545kg,丙烯酸773kg,分子量调节剂十二烷基硫醇21.3kg,配以130kg去离子水，泵入滴定罐A备用，是为A料。计量过硫酸铁34.5kg,配以950kg去离子水，泵入滴定罐B备用，是为B料。加去离子水1425kg入釜，升温至85,同时滴定A、B料。A料3小时滴定完，B料3.5小时滴定完,保温1.5小时。（温度控制:90±2oC）3、中和反应，将反应好的聚合物降温至50。C以下，边搅拌边加入片碱IOokg,调节PH值6-7,反应完成，得到含固量为30%的聚酯类聚竣酸系高性能减水剂成品。（二）、聚酿类聚读酸系高性能减水剂合成工艺：1、聚合反应：计量维生素C:2.975kg,疏基乙酸：4.375kg,配以580kg去离子水，泵入滴定罐A备用，是为A料。计量丙烯酸175.5kg,配以44kg去离子水，泵入滴定罐B备用，是为B料。往反应釜内加入去离子水930kg,烯丙醇聚氧乙烯酬1800kg,由室温升至55f加入双氧水6.2kg（酉己114kg去离子水），同时滴定A、B料，B料3小时滴定完，A料3.5小时滴定完，保温1小时。（温度控制60±2oC）o2、中和反应：将聚合物降温至50。C以下，边搅拌边加入片碱67.5kg,调节PH值6-7,反应完成。加去离子水IlOOkg,得到含固量为40%的聚醒类聚竣酸系高性能减水剂成品。
