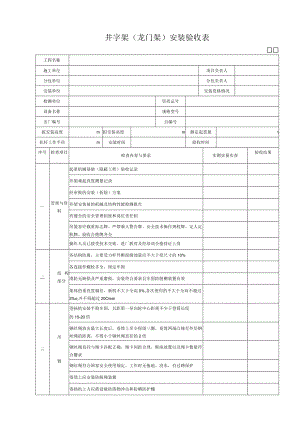

井字架(龙门架)安装验收表.docx

井字架（龙门架）安装验收表工程名称施工单位项目负责人分包单位分包负责人安装单位安装资格情况检测单位资质证号设备名称规格型号出厂编号自编号拟安装高度m拟安装高度m额定起重量t扒杆工作半径m安装时间验收时间序号检查项目检查内容与要求实测实量实查验收结果管理与资料起重机械基础（隐蔽工程）验收记录井架垂起直度测量记录经审批的安装（折除）方案井架安装前的机械及结构性能检测报告有健全的安全管理制度和岗位责任制吊篮容许载重标志牌、严禁乘人警告牌、安全技术操作规程牌、定人定机牌、验收合格牌齐全操作人员已接受技术交底、进厂教育及经培训合格持证上岗一结构部分各结构防腐，主要受力杆件断面腐蚀量应不大于原尺寸的10%各连接件螺栓齐全，固定牢固滑轮无缺损及严重磨损，安装符合要求且牢固防脱槽装置有效架体的垂直度偏差，新机不大于全高5%,各次使用的不大于全高不超过3%o,并不得超过20Omm三吊臂卷扬机安装平稳牢固，且距第一导向轮中心距离不少于卷筒长度的15-20倍钢丝绳放出最大长度后，卷筒上至少保留三圈，卷筒两端凸缘至外层钢丝绳的距离，不得小于钢丝绳直径的2倍钢丝绳直径与绳卡匹配正确，绳卡间距合理，鞍座放置以及绳卡数量符合饕求钢丝绳符合国家安全使用规定，工作时无拖地、浸水，有过路保护卷筒上应安装防脱绳装置卷扬机上方应搭设能防落物冲击和防晒防护棚井字架（龙门架）安装验收表（续表）序号检查项目检查内容与要求实测实量实查验收结果四井架与输电线路距离及电气防护设置志用电箱，工作照明与主电源开关应相对独立，门锁齐全，防雨良好，防短路、失压过电流漏电保护装置灵敏可靠防雷接地连接应符合规定，接地电不应大于10井架的金属结构和缆风绳的任何部位与架空输电线的安全距离应符合规定，否则应有可靠的防护五安全防护装置必须装停靠装置，且须灵活可靠各楼层的通道口，应设置常闭型的防护门或防护转栏，且须牢固、灵活可靠必须装设吊篮进出料口安全门，两侧设围栏并应与安全停靠装置互为联动且须灵活可靠井架架体地面进料11需有与吊篮安全门联动的安全门，其上方必须设置防护棚，搭设应符合要求必须设置上行程限位器（高井架还应设置下限位器），宜安装在卷扬机卷筒轴端或导向滑轮上部适当位置应装设紧急断电开头，安装须符合要求有可靠的通迅联络系统架体稳定基础基础应符合要求，地脚螺栓连接牢固、无积水且有排水措施缆风绳缆风绳应采用直径不小于9.3mm的钢丝绳架高在20m以下时，至少设一组缆风绳，2130m时，不少于2组缆风绳缆风绳与地面成45°60°夹角，地锚、花篮螺拴、绳卡固定应符合要求附墙架30m以上高度井架必须采用刚性附墙架，其间隔不宜大于9m附墙架与建筑结构的连接应符合要求，刚性杆件杆件与预埋的连接应牢固可靠架体顶部的自由高度不得大于6m检测结论（附检测报告）验收结论验收人签名总包单位分包单位出租单位安装单位年月曰年月日年月日年月日年月曰监理单位意见:专业监理工程师：年月日填表说明1. 施工单位在使用施工起重机械和整体提升脚手架、模板等自升式架设设施前，应当组织有关单位进行验收，也可以委托具有相应资质的检验机构进行验收；使用承租的机械设备和施工机具及配件的，由施工总承包单位、分包单位、出租单位和安装单位共同进行验收。验收合格的方可使用。2. 特种设备安全监察条例规定的施工起重机械，在验收前应当经有相应资质的检验检测机构监督检验合格。3. 施工单位应当自施工起重机械和整体提升脚手架、模板等自升式架设设施验收合格之日起30日内，向建设行政主管部门或者其他有关部门登记。登记标志应当置于或者附着于该设备的显著位置。4. 塔式起重机，施工外用电梯，井字架物料提升机安装、拆除作业的施工单位必须具有相应资质。
