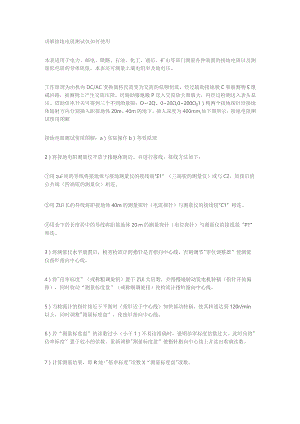

讲解接地电阻测试仪如何使用.docx

讲解接地电阻测试仪如何使用本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值，本表还可测量土壤电阻率及地电压。工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检测送入表头显示。借助倍率开关可得到三个不同的量限：O2Q、020,02001）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm,如下图所示。接地电阻测试使用图解接地电阻测试使用图解：a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：用zui短的导线将接地体与接地测量仪的接线端"E1”（三端钮的测量仪）或与C2、短接后的公共端（四端钮的测量仪）相连。用ZUi长的导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮"C1”相连。用余下的长度居中的导线将距接地体20m的测量探针（电位探针）与测量仪的接线端“P1"相连。3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节"零位调整器”使测量仪指针指向中心线。4）将"倍率标度”（或称粗调旋钮）置于ZUi大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r/min以上，同时调整"测量标度盘”，使指针指向中心线。6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。此时应将"倍率标度”置于较小的倍数，重新调整"测量标度盘”使指针指向中心线上并读出准确读数。7）计算测量结果，即R地="倍率标度"读数X“测量标度盘"读数。1.测量大型接地网接地阻抗、接地电阻、接地电抗;2.测量大型接地网场区地表电位梯度;3.测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压;4.测量大型接地网转移电位：5.测量接地引下线导通电阻;6.测量土壤电阻率尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度检测仪,SF6微水检测仪,真空开关动特性检测仪,断路器动特性检测仪,高压开关动特性检测仪,串联谐振耐压试验装置,高低压开关柜通电试验台,六相继电保护检测仪,静电电压表,三倍频发生器,三倍频感应耐压装.置,超低频耐压试验装置,0.1HZ超低频高压发生器,硅橡胶高压线,真空检测仪真T伏安特性检测仪,变压器变比检测仪,矿用杂散电流检测仪,高压检测仪,变频介质损耗检测仪等等，您如果对我们的产品有兴趣，咨询。谢谢！
