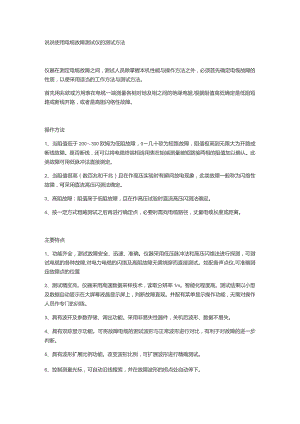

说说使用电缆故障测试仪的测试方法.docx

说说使用电缆故障测试仪的测试方法仪器在测定电缆故障之间，测试人员除掌握本机性能与操作方法之外，必须首先确定电缆故障的性质，以便采用适当的工作方法与测试方法。首先用兆欧或万用表在电缆一端测量各相对地及相之间的绝缘电阻,根据阻值高低确定是低阻短路或断线开路，或者是高阻闪络性故障。操作方法1、当阻值低于200300欧姆为低阻故障，0几十欧为短路故障，阻值极高到无限大为开路或断线故障。是否断线，还可以将电缆终端相连用表在始端测量被短路接两相的阻值加以确认。此类故障可用低脉冲法直接测定。2、当阻值很高（数百兆和千兆）且在作高压实验时有瞬间放电现象，此类故障一般称为闪络性故障，可采用直流高压闪测法确定。3、高阻故障：阻值高于低阻故障，且在作高压试验时直流高压闪测法确定。4、按一定方式粗略测试之后再进行确定点，必要时需找电缆路径，丈量电缆长度或距离。主要特点1、功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪,可准确测定故障点的位置2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。5、具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。8、具有打印功能。将测试的结果打印存档。技术参数1.测试距离不小于10公里。2.故障点定位误差小于0.5米。3.电缆路径探测不小于10公里。4.主机初测误差小于2%。5.主机电源:AC220V50HZ±10%6.主机体积:350X250X220（亳米）7.主机重量:5千克8.定点仪电源:DC9V9.定点仪体积:170X135X60（毫米）（不含探头、耳机）10.定点仪重量：0.5千克（不含探头、耳机）尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度测试仪,SF6微水测试仪,真空开关动特性测试仪,断路器动特性测试仪,高压开关动特性测试仪,串联谐振耐压试验装置,高低压开关柜通电试验台,六相继电保护测试仪,静电电压表,倍频发生器,三倍频感应耐压装置,超低频耐压试验装置,OjHZ超低频高压发生器,硅橡胶高压线,真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪,高压测试仪,变频介质损耗测试仪等等,您如果对我们的产品有兴趣，咨询。谢谢！
