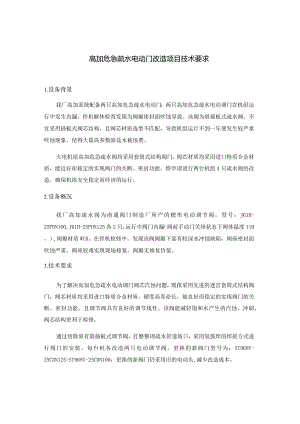

高加危急疏水电动门改造项目技术要求.docx

高加危急疏水电动门改造项目技术要求1.设备背景我厂高加系统配备两只高加危急疏水电动门；两只高加危急疏水电动调门在机组运行中发生内漏，停机解体检查发现为阀瓣密封面吹蚀导致。该阀为斜插板式疏水阀，不宜采用插板式阀芯结构，且阀芯材质选型不匹配，导致机组运行不到一年便发生较严重吹蚀现象，使得大量高参数除盐水被浪费。火电机组高加危急疏水阀均采用套筒式结构阀门，阀芯材质均采用进口特质合金材质，能良好而稳定的实现阀门的关断、密封功能。特申请进行两台机组4只疏水阀的改造，确保机组安全稳定而经济的运行。2.设备概况我厂高加疏水阀为南通阀门制造厂所产的楔形电动调节阀，型号：J61H-25PDNlOO,J61H-25PDN125各2只，运行中阀门内漏（阀前手动门关闭状态下阀体温度110。）,阀瓣材质WCB。在停机检修中，发现该阀阀瓣下部有较深水冲蚀缺陷，阀座密封面吹蚀严重，阀座较难实现现场修复，阀瓣无修复价值。3.技术要求为了解决高加危急疏水电动调门阀芯汽蚀问题，现拟采用先进的迷宫套筒式结构阀门，阀芯材质均采用进口特质合金材质，硬度高寿命长，能良好而稳定的实现阀门的关断、密封功能，且调节阀具有良好的调节线性。该阀能减轻饱和水产生的汽蚀、冲刷，阀芯结构更利于检修。通过切除原有斜插板式调节阀，打磨整理疏水管道坡口，采用氢弧焊的焊接方式进行阀门的安装，每台机各改造两只电动调节阀，更换的新阀门型号为：ST968Y-25CDN125>ST968Y-25CDN100；更换的新阀门仍采用旧的电动头,减少改造成本。序号型号数量单位技术要求验收方式1ST968Y-251.规格型号：ST968Y-25C,DN125；1.产品型号、名称、产品合格证齐全；CDN122.使用位置：高加危急疏水电动门，用于高压加热器水位调节，2.阀芯、阀体材质打光谱核对；52PC3.形式：套筒式或迷宫式调节阀，阀门需采用套筒与孔板式结构，需能减轻饱和水产生的汽蚀、冲刷。阀芯需要具有较高的硬度，阀芯采用司太立堆焊。连接形式：焊接。驱动方式：电动。3.阀门结构形式核对；4阀门开关活动正常，无卡涩、歪斜等现象4.工作压力：4.0Mpa,工作温度：400Co要求阀门压力等级符合要求，阀门材质耐高温。5.因本阀门需电动头采用原电动头，新采购阀门需与现使用电动头匹配。电动头厂家：上海筠益电力设备有限公司，仅供参考。5需配备一套阀门盘根密封组件；6.进出口防尘密封措施；7.需配备与电动头连接的轴套。1ST96I.ST968Y-25CDN100；1.产品型号、名称、产品合格证齐全；8Y-25CDNlO02PC2.使用位置：高加危急疏水电动门，用于高压加热器水位调节，3.形式：套筒式或迷宫式调节阀，阀门需采用套筒与孔板式结构，需能减轻饱和水产生的汽蚀、冲刷。阀芯需要具有较高的硬度，阀芯采用司太立堆焊。连接形式：焊接。驱动方式：电动2.阀芯、阀体材质打光谱核对；3.阀门结构形式核对；4.阀门开关活动正常，无卡涩、歪斜等现象4.工作压力：4.0Mpa,工作温度：400°Co要求阀门压力等级符合要求，阀门材质耐高温。5.需配备一套阀门盘根密封组件；5.因本阀门需电动头采用原电动头，新采购阀门需与原使用电动头匹配。电动头厂家：上海筠益电力设备有限公司，仅供参考。6进出口防尘密封措施；7需配备与电动头连接的轴套。要求该批阀门在1年质保期内无阀门内漏、阀门卡涩、阀门部件损坏等现象，若质保期内发生的阀门质量问题，供方需妥善解决处理。阀门安装由电厂负责，阀门供应方需参与安装指导及安装后的带电调试工作，直至调试完成。4.其它：1.本技术要求仅为最低要求，供应物资及相关服务必须满足此要求，或采用更高标准。2.订单确认后需在20日内完成供货。3.需提供1套阀门相关图纸资料。
