5、轨道硫磺锚固施工技术交底.docx

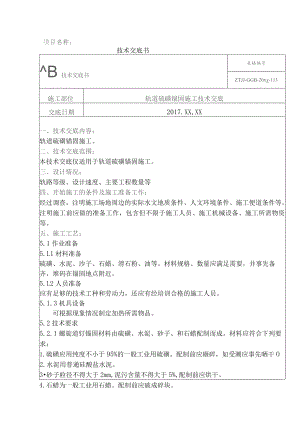

项目名称:技术交底书B技术交底书表格编号ZTJJ-GGB-20x-113施工部位轨道硫磺锚固施工技术交底交底日期2017.XX,XX一、技术交底内容：轨道硫磺锚固施工。二、技术交底范围；本技术交底仅适用于轨道硫磺锚固施工。三、设计情况；轨路等级、设计速度、主要工程数量等四、开始施工的条件及施工准备工作；经过调查，注明施工场地周边的实际水文地质条件、人文环境条件、施工便道条件等。注明施工前应做的准备工作，包含但不限于施工人员、施工机械设备、施工所需物资等。五、施工工艺；5.1作业准备5.L1材料准备硫磺、水泥、沙子、石蜡、滑石粉、油等。材料规格、数量应满足需要，并事先备齐，堆码在锚固地点附近。5.L2人员准备应有足够的技术工种和劳动力，还应有经培训合格的施工人员。5.1.3机具设备可根据现象情况制定加热所需物品。5.2技术要求5.2.1螺旋道钉锚固材料由硫磺、水泥、砂子、和石蜡配制而成。材料应符合下列要求：1.硫磺应用纯度不小于95%的一般工业用硫磺。配制前应砸碎，如受潮应事先晒干O2.水泥用普通硅酸盐水泥。3砂子粒径不得大于2mm,泥污含量不得大于5%,配制前应烘干。4.石蜡为一般工业用石蜡。配制前应破成碎块。5.各种材料内不得混有杂物。5.2.2成份配合比为：硫磺：砂子：水泥：石蜡=1：1.4：0.5：0.02每根枕木使用锚固材料3kg,其中硫磺1.03kg,砂子L44kg,水泥0.51kg,石蜡0.02kgo配制成的熔液，应较稠而又不影响灌注时应具备的流动性。5.2.3熔制锚固材料时应遵守下列规定：1.按选定的配合比，称好各种材料的一次溶制量。先倒入砂子加热到100120度时，将水泥倒入加热到130度，最后加入硫磺和石蜡，继续搅拌加热到150160度，熔浆由稀变稠成液胶状时，即可使用。2.火力要可控制，火候不得过猛。熔制过程要不断搅拌。3.工地锚固道钉时，可用两个铁锅轮流熔制。每锅熔制量不宜大于50kgo熔制地点与锚固作业距离不宜过远。5.2.4熔制锚固材料时，应遵守下列安全事项：1.锚固浆温度不得大于180度。要有专人掌握2操作人员应在上风处，并应佩戴防护用品。3.熔制场地严禁堆放易燃品。5.2.5锚固螺旋道钉时应遵守下列规定：1.锚固前，轨枕预留孔内杂物和螺旋道钉上粘附物应清除干净。螺旋道钉应干燥。其温度宜保持0度以上。2.锚固时预留孔底部应堵塞紧密，严防漏浆，锚固浆注入内后，应立即左右旋转缓慢垂直插入定位。3.硫磺水泥砂浆注入孔内时的温度不得小于130度，并应防止离析，一次一孔灌完。灌浆深度应比螺旋道钉插入孔内的长度大20三o锚固浆顶面应与承轨槽面平，溢出的残磴凝固后应铲除整平。4.螺旋道钉应与承轨槽面垂直，倾斜度不得大于2度。道钉中线与承轨槽面的交点，偏离预留孔中心不得大于2mm,道钉圆台底应高出承轨槽，但不得大于2mmo螺旋道钉抗拔力不得小于60KN。（1）螺旋道钉锚固料和绝缘防锈涂料配制石油沥青滑石粉油<-20"C1（用4号）0.250.300.l0.15（机油）>-20C2（用5号）0.25-0.300.050.10（熟桐油）(2)硫磺锚固砂浆配合比硫磺水泥砂子石蜡10.30.6IT50.01-0.0310.51.50.02含硫量不小于95%,干燥普通硅酸盐水泥粒径：2mm,泥污含量次5%,干燥一般工业石蜡六、质量标准；6.1硫磺采用一般工业硫磺，纯度+95%,块状的要加以粉碎;水泥采用普通硅酸盐水泥，不得有结块；砂子为天然级配中粗砂,粒径2mm,泥土含量5%,配前应过筛、烘干；各种材料均不得混有杂物。6.2硫磺砂浆配合比根据气侯及材料技术条件,按下列规定的重量配合比范围，由试验选定各种材料用量，硫磺:水泥：砂子:石蜡=1：(0.30.6)：(11.5):(0.010.03)O锚固温度控制在13016Ot之间，一孔一次灌完;锚固后的螺旋道钉应与承轨槽面垂直，歪斜才2。螺旋道钉与锚栓孔中心偏离才2皿；道钉圆台高出承轨槽面2mm；每锚2000根作一组抗拔试验,抗拔力+60KN。例：铁路轨道工程施工质量验收标准(TB/10413-2003)高速铁路轨道工程施工质量验收标准TB10754-2010客货共线铁路轨道工程施工技术指南TZ201-2008轨道工程设计图纸轨道工程施工组织设计如果建设单位、设计单位有特殊要求可自行进行调整。七、安全、环保、文明施工等技术措施；7.1安全保障措施7.1.1锚固温度不得大于180*T。7.L2操作人员应在上风处，并应佩戴防护用品。7.1.3熔制场地严禁堆放易燃品。7.2文明施工、环保保障措施7.2.1尽量利用既有便道和原有公路进行道昨的运输，减少土地的占用。如有新修便道，完工后对新修便道进行达标整理保留备作公路养护维修便道或掘除原材料，恢复植被，恢复原貌。尽量租用当地已有的房屋或拼装活动板房作施工生产、生活用房。7.2.2施工通道经常洒水处理，弃土场洒水湿润，施工中产生的污水处理后，按指定的地方排放。7.2.3各类机械所用的棉纱、润滑油包装、机油桶等应集中堆放，统一处理，不得随意丢弃。7.2.4保护施工现场和临近农田、水井、农业灌溉设施不受破坏，争取把因施工对附近村民的干扰降到最低。7.2.5做好生产、生活区的卫生工作，保持工地清洁，定时打扫，生产、生活垃圾集中收集，定时清除运走，运到环保部门指定的位置。定点投药，防止蚊蝇鼠虫滋生，传播疾病。7.2.6水污染的防治措施1）施工废水、生活污水按有关要求进行处理，不得直接排放。2）清洗骨料的水和其他施工废水，采取过滤、沉淀或其他方法处理后方可排放，以此避免污染河道和周围环境。3）施工机械的废油废水，采用隔油池等有效措施加以处理，不得超标排放4）生活污水采用二级生化或粪池等措施进行进化处理，经检查符合标准后方准进行。7.2.7噪声污染的防治措施1）对使用的工程机械和运输车辆安装消声器并加强维修保养，降低噪声。2）机械车辆途经居住场所时应减速慢行，不鸣喇叭。3）在比较固定的机械设备附近，修食临时声屏障，减少噪声传播。4）合理安排施工作业时间，尽量降低夜间车辆出入频次，夜间施工不得使用噪声大的机械。7.2.8固体废弃物污染的防治措施1）施工营地和施工现场的生活垃圾和建筑垃圾，集中堆放，统一弃于指定地点，不得随意弃放。2）施工和生活中的废弃物也可经当地环保部门同意后，运至指定地点，此外，工地设露能冲洗的厕所，派专门的人员清理打扫，并定期，对周围喷药消毒，以防蚊蝇滋生，病毒传播。3）报废材料应立即运出现场并进行掩埋等处理。对于施工中废弃的零碎配件，边角料、水泥袋、包装箱等及时收集清理并搞好现场卫生，以保护自然环境与景观不受破坏。4）尽量不使用难于降解的材料作为包装物品，施工中用于养护的塑料薄膜在用完后不得随意弃掉，应及时回收，统一处理。八、成品保护措施；九、其他应注意的问题。可根据施工现场情况及施工需求自行填写附件及附图：必要的流程图等交底人：复核人：接收人:接底单位及签字接底单位负责人接底项目轨道硫磺锚固施工技术交底日期接底者签字顺号姓名职务或职名所属单位12345678910111213141516
