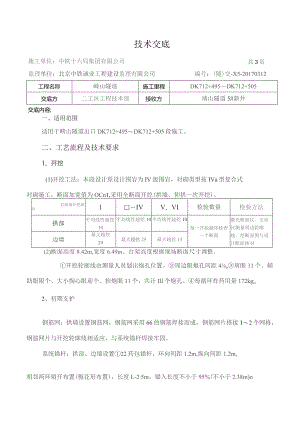

DK712+495～DK712+505.docx

施工单位：中铁十六局集团有限公司技术交底工程名称崎山隧道施工里程DK712+495DK712+505交底方二工区工程技术部接收方靖山隧道5#斜井共3页监理单位：北京中铁诚业工程建设监理有限公司编号：(隧)交-X5-20170312交底内容;一、适用范围适用于崂山隧道出口DK712+495DK712+505段施工。二、工艺流程及技术要求1、开挖(1)开挖工法：本段设计原设计围岩为IV级围岩，衬砌类型按IVa型复合式衬砌施工，断面加宽值为OCn1,采用全断面开挖(拱墙、仰拱一次开挖)。岩级别开挖部位I口IVV、VI检验数量检验方法拱部平均线性超挖10平均线性超挖10平均线性超挖10每一开挖循环检查一个断面激光断面仪、全站仪测量周边轮廓线，绘断面图与设计断面核对边墙最大超挖20最大超挖25最大超挖15(2)断面高度8.42m,宽度6.49m。台架高度根据现场断面尺寸调整。开挖轮廓线由测量人员划出炮孔位置。周边眼炮孔间距4o周眼11个、辅助眼限个、大小掏心眼迎个、抬炮眼11个，共计Ill个炮孔。每循环炸药用量172kgo2、初期支护钢筋网：拱墙设置钢筋网，钢筋网采用66的钢筋焊接而成，钢筋网片搭接12个网格，钢筋网片与开挖轮廓线相适应，与系统锚杆焊接牢固。系统锚杆：拱部、边墙设置22药包锚杆，环向间距1.2m,纵向间距1.2m,相邻两环错开布置(梅花形布置)，长度L-25m。锚入长度不小于95%(不小于2.38m)o喷射混凝土：采用湿喷工艺喷射混凝土，拱墙及仰拱均采用C25喷射混凝土,厚度为IOcnio3、钻爆作业钻爆作业流程图(1)测量采用隧道断面激光测量仪进行断面和炮孔划线。每循环都由测量技术人员在掌子面标出开挖轮廓和炮孔位置。装药钻完孔后，用高压风吹孔，经检查合格后装药。装药分片分组负责，自上而下严格按爆破设计规定的装药量、雷管段号"对号入座"。(3)堵塞所有装药的炮眼均堵塞炮泥，堵塞长度不小于40cm。(4)瞎炮处理发现瞎炮，应首先查明原因，如果是孔外的导爆管损坏引起的瞎炮，则切去损坏部分重新连接导爆管即可，但此时的接头应尽量靠近炮眼，如因孔内导爆管损坏或其本身存在问题造成瞎炮，则应汇报现场工程师进行研究处理。4、严格按此技术交底施工到位。5、安全注意事项(1)进洞人员必须戴好安全帽，进洞作业人员应佩戴防尘面具,进出洞登记。(2)开挖作业必须保证安全，开挖时必须减少对围岩的扰动。(3)开挖面和未衬砌地段应随时检查，险情应及时处理(4)安全警示标识齐全，安放在醒目位置。(5)消防设备齐全，设专人定期检查、定期更换。(6)专职电工，持证上岗，其他人员严禁操作，防止触电伤人。(7)在掌子面200m以外设置安全警戒线，爆破前所有人员撤离警戒线以外。施工过程中围岩若有异常及时上报。交底人复核日期接收人
