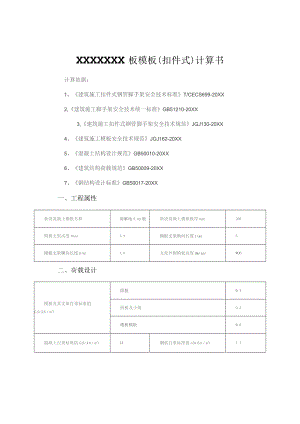

XXXXXXX板模板(扣件式)计算书计算依据：1、建筑施工扣件式钢管脚手架安全技术标准T/CECS699-20XX2,建筑施工脚手架安全技术统一标准GB51210-20XX3,建筑施工扣件式钢管脚手架安全技术规范JGJ130-20XX4、建筑施工模板安全技术规范JGJ162-20XX5、混凝土结构设计规范GB50010-20XX6、建筑结构荷载规范GB50009-20XX7、钢结构设计标准GB50017-20XX一、工程属性新浇混凝土楼板名称溶解池0.6m板新浇混凝土楼板板厚(mm)200模板支架高度H(m)3.9摸板支架纵向长度L(m)6模板支架横向长度B(m)4.8支架外侧模板高度Hm(mm)WOO二、荷载设计模板及其支架自重标准值Gik(kNm2)面板0.1面板及小梁0.3楼板模板0.5混凝土自重标准值G2k(kNm3)24钢筋自重标准值G3k(kNm3)1.1施工荷载标准值Qk(kNm2)2.5支撑脚F架计算单元上集中堆放的物料自重标准值Gjk(kN)1风荷载参数:风荷载标准值k(kNm')基本风压o(kNm2)省份浙江03地区杭外I市风荷载高度变化系数z地面粗糙度D类(有密集建筑群且房屋较高市0.51模板支架顶部离建筑物地面高度(m)9风荷载体型系数因单福模板支架st0.145整体模板支架stw0.80711c=zs(w=O.123支架外侧模板s1.3mk=zs=Ol99三、模板体系设计结构重要性系数I脚手架安全等级I级主梁布置方向平行立杆纵向方向立杆纵向间距la(mm)900立杆横向间距Ib(Inm)900步距h(mm)1500小梁间距l(mm)300小梁最大悬挑长度Ii(mm)150主梁最大悬挑长度2(mm)I(X)设计简图如下:900模板设计平面图模板设计剖面图（模板支架纵向）模板设计剖面图(模板支架横向)四、面板验算面板类型覆面木胶合板面板厚度t(mm)18面板抗弯强度设计值fl(N/mm2)15面板抗剪强度设计值(Nmm2)1.4面板弹性模量E(Nmm2)100面板计算方式简支梁楼板面板应搁置在梁侧模板上，本例以简支梁，取Im单位宽度计算。W=bh26=1000×18×18/6=54000mm3,I-bh312=!000×18×18×1812=486000mm4承载能力极限状态q=o×1.3×(Gk+(G2k+G3k)×h)+l.5×Qik×b=I×1.3×(O.l+(24+1.l)x0.2)+1.5x2.5xl=10.406kN/m正常使用极限状态q=(c(Gk+(G2k+G3k)xh)xb=(1×(O.1+(24+l.i)×O.2)×1=5.12kNm计算简图如下：中1、强度验算Mmax=ql28=10.406×0.328=0.117kNm=MmaXZW=O.117×10654000=2.168Nmm2<f=15Nmm2满足要求！2、挠度验算Vmax=5ql4(384EI)=5×5.12×3004(384×1OOOoX486。OO)=O.11ImmV=0.111mmWv=L/400=300/400=0.75mm满足要求！五、小梁验算小梁类型槽钢小梁截面类型8号槽钢小梁抗弯强度设计值f(Nmm2)205小梁抗剪强度设计值1(Nmm2)125小梁截面抵抗矩W(cm3)25.3小梁弹性模量E(Nmm2)2060小梁截面惯性矩Kcm4)101小梁计算方式二等跨连续梁o×1.3×(Gk+(G2k+G3k)xh)+1.5xQikxb=lx1.3x(0.3+(24+Ll)x02)+1.5x2.5x0.3=3.2kNm因此，qw=o×l3×(Gt+(G2k+G3k)×h)×b=1×1.3×(O.3+(24+1.1)×0.2)×0.3=2.075kNmq=o×1.5×Qk×b=lX1.5×2.5×0.3=1.125kNm计算简图如下:qq】nrinl"n,，1501、强度验算M=O.I25qwL2+O.I25qffiL2=0.125×2.075×0.92+0.125×1.125×0.92=0.324kNmM2=qL22=3.2×0.1522=0.036kNmMmaX=maxM,M2=max0.324,0.036=0.324kN-m=MnaxW=0.324×10625300=12.806Nmm2<f=205Nrnm2满足要求！2、抗剪验算V=O.625q辞L+0.625q谪L=0.625x2.075x0.9+0.625xl.125x0.9=1.8kNV2=qL=3.2×0.15=0.48kNVmaX=maxV,V2=max1.8,0.48=1.8kNmax=Vnttx(8Iz)bho2-(b-)h2=1.8×10×43×802-(43-5)×642(8×10100×5)=5.326Nmm2<=125Nmm2满足要求！3、挠度验算q=(o(Gk+(G2k+G3k)×h)×b=(l×(0.3+(24+l.l)×0.2)×0.3=1.596kNm挠度,跨中Vmax=0,521qL4(1OOED=O.521X1.596×9004(100×206000×IO1×IO4)=0.026mm<v=L4=9400=2.25mm;悬臂端VmaX=ql4(8EI)=l.596×1504(8×2060(X)×101×104)=0mm<v=2×l400=2×150400=0.75mm满足要求！六、主梁验算主梁类型钢管主梁截面类型(mm)483.5主梁计算截面类型(mm)48×3主梁抗弯强度设计值IfKN/mm2)205主梁抗剪强度设计值T(N/mm2)125主梁截面抵抗矩W(Cm3)4.49主梁弹性模量E(Nmn2)2060主梁截面惯性矩I(Cm4)10.78主梁计算方式三等跨连续梁可调托座内主梁根数2主梁受力不均匀系数0.61、小梁最大支座反力计算q=o×1.3×(Glk+(G2k+G3k)×h)+1.5×Q×b=1×1.3×(0,5+(24+1.1)×0,2)+1.5×2.5×O.3=3.278kNmq静=o×1.3×(Gik+(G2k+G3k)xh)xb=1×1.3×(0.5+(24+1.1)×O.2)×O.3=2.153kNmq=o×1.5×Qik×b=I×1.5×2.5×0.3=1.125kNmq2=(0(Gik+(G2k+G3k)xh)xb=(1×(0.5+(24+l.l)×O.2)×O.3=1.656kNm承载能力极限状态按二等跨连续梁，RmaX=1.25qL=1.25×3.278×0.9=3.688kN按二等跨连续梁按悬臂梁，Ri=(O.375qlff+0.437q1«)L+ql1=(0.375×2.153+0.437×1.125)×0.9+3.278×0.15=1.661kN主梁2根合并，其主梁受力不均匀系数=0.6R=maxRnax.R×0.6=2.213kN;正常使用极限状态按二等跨连续梁，R',nax=1.25q2L=1.25×1.656×O.9=1.863kN按二等跨连续梁悬臂梁，R,=0.375q2L+q2l=O.375×l.656×0.9+l.656×0.15=0.807kNR'=maxR'ma,R,×0.6=1.118kN;计算简图如下:2.213lcN2213kN2.213kN2.213lcN2.213kN2.213lcN2.2UkN2.213kN2.213kN2.2L3kN主梁计算简图一2.2UIcN2.2L3kN2.2UkN2.213lcN2213kN2.213kN2.213kN2.213kN2.213kN2.213icN主梁计算简图二2、抗弯验算主梁弯矩图一(kNm)主梁弯矩图二(kNm)=Mma*/W=O.634x1064490=141.221Nmm2<f=205Nmm2满足要求！3、抗剪验算2.573 2.5730.655-2.2-2.213-4.0-4.0662.868 2.868-0.7721.558-173.7714-1.5 S8-2.9-2.985主梁剪力图一(kN)42.8032.803-2.803-2.803主梁剪力图.XkN)ma=2V11aA=2×4.066×1000/424=19.178Nmm2<=125Nmm2满足要求！4、挠度验算-0.762主梁变形图一(mm)QTol主梁变形图二(mm)跨中VmaXR.762mmWv=900400=2.25mm悬右K段VmaX=0.315mm<v=2×100400=0.5mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R=4.786kN,R2=6.934kN,R3=7.425kN,R=2.985kN图二支座反力依次为R=3.836kN,R2=7.229kN,R3=7.229kN,R4=3.836kN七、可调托座验算荷载传递至立杆方式可调托座"1调托座承载力设计值(NKkN)30按上节计算可知，可调托座受力N=7.425/0.6=12.376kNN=30kN满足要求！八、立杆验算剪刀撑设置加强型立杆顶部步距hd(mm)750架体是否按规范要求与既有结构进行可靠连接否立杆伸出顶层水平杆中心线至支撞点的长度a(mm)200顶部立杆计算长度系数l2.149非顶部立杆计算长度系数M1.755立杆钢管截面类型(mm)48×3.5立杆钢管计算截面类型(mm)48×3钢林等级Q235立杆截面面积A(mm)424立杆截面问转半径i(mm)15.9立杆截面抵抗矩W(Cm3)4.49抗压强度设计值f)(Nmm2)205支架自重标准值q(kNm)0
