215综采工作面安装规程.docx

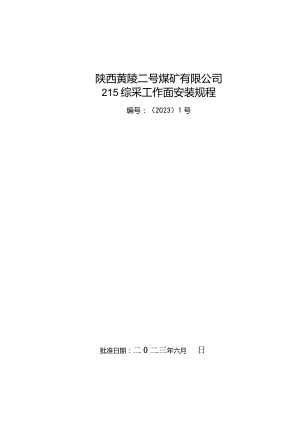

陕西黄陵二号煤矿有限公司215综采工作面安装规程编号：（2023）1号批准日期：二0二三年六月日执行日期：二。二三年六月日目录第一章概况1第一节工作面概况1第二节工程概况2第二章安装前的准备工作4第三章生产系统5第一节通风系统5第二节排水系统5第三节供电系统5第四节防灭火6第五节防尘6第六节监测监控系统及通讯联络系统7第七节运输系统7第四章劳动组织和主要经济技术指标9第一节劳动组织9第二节劳动组织措施9第三节主要经济技术指标10第五章设备运输11第一节运输方式11第三节设备运输路线12第四节车辆作业方法及注意事项12第六章设备安装方法与质量要求15第一节巷道布置15第二节安装顺序及进度15第三节安装方法16第四节设备安装质量要求23第七章设备的单机试运转和联合试运转27第一节设备单机调试27第二节设备联合试运转29第八章顶板管理31第一节顶板支护设计31第二节支护方式31第三节支护要求32第四节工作面顶板管理33第九章通风瓦斯管理34第一节风量计算34第二节通风及瓦斯管理37第十章安全技术措施38第一节一般规定38第二节设备运输安全技术措施39第三节设备安装安全技术措施41第四节绞车使用安全技术措施45第五节单体支护安全技术措施45第六节退锚索安全技术措施46第七节工作面顶板管理安全技术措施47第八节安全与职业卫生48第十一章灾害预防及避灾路线50第一节火灾、瓦斯爆炸灾害预防及避灾路线50第二节水灾灾害预防及避灾路线51第三节顶板灾害预防52第一章概况第一节工作面概况一、215工作面概况（见表1）表1215工作面概况煤层名称2#蝶层盘区名称二盘区工作面名称215地面标高/m+1210+1350m工作面标高/m+725m+795m地面位置工作面对应位置位于长沟，地表为中-低山林地区。井下位置及与四邻关系215工作面位于井田二盘区东北部，南到北一一号辅运大巷，西部为215工作面，东部为未采区域。走向长度/m3598/3826倾向长度/m300.5二、煤层顶底板情况（见表2）表2煤层顶底板情况顶、底板名称岩石名称厚度/m特征直接顶细粒砂岩12-22细粒砂岩，灰白色、浅灰色，条带状，成份以石英长石炭屑为主，岩层厚度12m至22m左右。直接底泥岩0.351泥岩，灰黑色、深灰色，团块状，松软，滑面较发育，含植物根化石，厚度05-1m；细粒砂岩，深灰色，成份以石英长石为主，含植物化石碎片及煤屑，分选较差，泥钙质胶结，不显层理。厚度0.35m。第二节工程概况一、施工任务根据矿上安排，本次设备安装、调试均由准备队负责完成。215综采工作面安装的设备分别为：中部液压支架：ZY12000/18/35D165架过渡液压支架：ZYGl2000/18/35D2架端头液压支架：ZZT12000/20/40D8架刮板运输机：SGZI100/3*7001部采煤机：MG650/1590-WD1台转载机：SZZ1200/7001部破碎机：PLM40001台预破碎机：PLM1600MT1台胶带自移机尾：ZYIlOo1台超前支护装置：（S929）ZQL2X5000/21/40（胶带巷）2组超前支护装置：（S934）ZQL2×5000/21/40（回风巷）6组设备列车38台，以及工作面所有线缆、管路。二、安装设备技术参数（见表3）表3215工作面设备技术参数表序号设备名称技术参数1采煤机型号：MG650/1590-WD供电电压：3300V装机功率：1590KW滚筒直径：2500mm2刮板运输机型号：SGZ1200/3*700供电电压:330OV电机功率：圆环链规格3*700KW:58mm×187mm3转载机型号:SZZ1200/700供电电压:3300V电机功率：圆环链规格700KW/263KW：38mm×137mm4破碎机型号：PLM4000供电电压:330OV电机功率：375KW5预破碎机型号：PLM1600MT供电电压:3300V电机功率：375KW5胶带自移机尾型号：ZYllOO6端头液压支架型号:ZZT12000/20/40D最大高度：3.8m最小高度：1.9m7过渡液压支架型号：ZYG12000/18/35D最大高度：3.5m最小高度：1.8m8中部液压支架型号：ZYl2000/18/35D最大高度：3.5m最小高度：1.8m9超前支护液压支架(回风巷)型号：(S934)ZQL2×5000/21/40最大高度：4.Om最小高度：2.Im10超前支护液压支架(胶带巷)型号：(S929)ZQL2X5000/21/40最大高度：4.Om最小高度：2.Im第二章安装前的准备工作1.对215辅运巷及切眼绕道进行起底并铺垫，确保多功能车运输路线中的巷道的高度、宽度、转弯处抹角及道路平整度满足要求。2,对215切眼进行起底，并施工单体、木垛加固顶板，满足工作面设备安装。3、将工作面供回液管路和缆线吊挂整齐，吊挂高度不得影响多功能车搬运设备。4、在地面完成运输机、转载机和破碎机组装，主要为：刮板链和刮板、刮板槽和挡煤板的组装。5、在运输路线中设置加水点，相邻加水点间隔为200Om左右。6、完善工作面各个设备安装点所需的照明系统。7、将工作面安装所需的工器具准备齐全。8、按支护设计要求备齐两端头支护所需的支护材料。9、在工作面刮板运输机机尾处安设一台20T回柱绞车。10,工作面设备安装前，将煤机、运输机三驱电缆及供回液管路铺设到运输机机尾，并吊挂整齐。11、工作面机尾第一台端头支架安装前，由相关部门主要负责人现场确定支架和运输机机尾安装位置。12、设备入井前，由机电部负责对入井设备完好情况进行检查。第三章生产系统第一节通风系统工作面形成全风压通风系统，要求抽放队加强进、回风巷瓦斯管路巡查工作，瓦检员每班按规定检测工作面甲烷浓度，进风巷甲烷浓度不得超过0.5%,工作面甲烷浓度不得超过0.6%,回风巷甲烷浓度不得超过1%。一、工作面通风线路：1、新鲜风流地面一二号进风斜井f北一一号辅运大巷一215辅运巷/胶带巷一215工作面2、回风风流215工作面一215回风巷一北一回风大巷一二号回风斜井一地面第二节排水系统215工作面出水主要通过胶带巷排水管路排放，具体排水线路如下：工作面一215胶带巷中108管路-*北号辅运大巷主排水219管路一二盘区水仓f地面。1,工作区域若有积水，在积水地点施工临时水仓，安设一台水泵，将积水排到胶带巷水仓。2、安装期间必须保证辅运巷和切眼回风口排水系统正常，安排专人抽水，定期检查维护排水系统。3、发生水害事故时，必须及时向矿调度室汇报，由跟班队长按照调度室指令，组织现场作业人员结合实际情况，首先进行现场抢救，控制灾害，防止灾害进一步扩大；若灾害无法有效控制时，做好自身防护立即按照避灾路线撤离危险区域，并及时通知灾害区域的作业人员撤离至安全地点。4、所有施工人员必须熟悉发生水灾时的避灾路线。第三节供电系统1、根据机电部下达的215综采工作面供电系统图，进行供电缆线的铺设及系统完善。2、高压电缆敷设线路：北一变电所一北一一号辅运大巷一215胶带斜巷215胶带巷一设备列车。3、要求所有机电设备接线必须符合煤矿安全规程、煤矿安全生产标准化管理体系基本要求及评分方法及矿上相关规定，杜绝"失爆”。4,局部接地母线应采用L50*5mm的镀锌扁钢，电气设备接地支线应采用截面为50mm2钢绞线，接地支线两端用铜线鼻子连接电气设备与局部接地极；移变、综保必须单独设置辅助接地极，保证接地良好。5、电气设备操作、检修，严格执行"停送电”制度，并挂“有人作业,严禁送电”牌板。第四节防灭火1、在设备列车、工作面运输机机头、存放油脂区域处按规定放置消防器材，每套消防器材分别配备2个灭火器、消防锹及Im3沙子。2、每班由跟班队长对井下现场消防设施进行巡查，乳化泵司机负责消防器材的维护管理工作。3、工作面使用的绞车钢丝绳定期擦油，滑轮悬挂科学合理，防止在使用过程中产生火花。4,井下使用的废油脂、棉纱等，不得随意乱扔，必须集中放置在铁箱中，并及时回收。5、所有施工人员必须熟悉发生火灾时的避灾路线，发生火灾时，及时向矿调度室汇报，并由跟班队长组织人员迅速灭火；当火势不能控制时，做好自身防护按照避灾路线撤离至安全地点。第五节防尘1、工作面供液管路每150m安设一个三通，用于工作面洒水降尘，每班至少洒水两次。2、辅运巷、胶带巷和切眼坚持每天洒水降尘。3、安装好的设备，每天必须对设备表面的煤尘进行清理。4、工作面所有人员按要求佩戴防尘口罩。第六节监测监控系统及通讯联络系统1,工作面安装期间，由电钳工负责监测监控系统及通讯联络系统维护管理工作，确保运行正常，不得随意破坏。2、在设备列车、胶带巷正头、工作面设备安装点及工作面机尾各安装一台防爆电话，保证通讯正常。工作面设备安装点的电话随着工作面设备安装及时前移。3、按照煤矿安全规程安装甲烷传感器，要求距巷道顶板不大于300mm,距巷道帮部不小于200mm,并实现瓦斯电闭锁功能。4、若工作面出现停电现象，待送电后，及时检查监测监控分站运行情况。5、安排电钳工定期检查监测监控系统的完好情况，需改接、拆除或发现问题立即汇报分管部门，并积极配合分管部门采取相应措施。第七节运输系统1、工作面安装前，对运输路线按照要求进行验收，确保运输线路安全畅通。2、安装期间，每班安排3-5人对215辅运巷路面进行修整、洒水维护,对巷道坑洼不平区域及时铺垫，巷道有积水淤泥区域先清理淤泥再铺垫，确保安全畅通。3、安装设备运输路线：入井路线：地面一副一斜井一中央二号辅运大巷一北一一号辅运大巷f215辅运巷f215工作面。升井路线：215工作面一215辅运巷一北一一号辅运大巷一中央二号辅运大巷*副一斜井f地面。4、所有物料、设备装车运输时，必须保证捆绑牢固可靠，多功能车入井前必须经过机电部井口验车工检查合格后方可入井。5、设备运输方案(1)工作面所有大件设备全部由多功能车运输至安装地点。(2)运输机机尾和机头、转载机机尾和机头、皮带自移机尾等大件不能够整体运输的，必须在地面拆卸达到可运输条件再进行运输，设备对接面与车辆之间使用道木支垫，确保防护到位，表面保持清洁。(3)支架运输：所有支架在运输前，必须降至最低高度，两级护帮板完全收回，所有活动部件必须捆绑牢固，避免运输过程中造成设备损伤，支架装车后使用多功能车绞车绳固定。第四章劳动组织和主要经济技术指标第一节劳动组织一、作业方式采用多点多工种平行作业方式。二、劳动组织方式采用三八制作业形式,现场严格执行交接班制度，每班有效工时为8小时。作业过程中，现场跟班队长统一协调指挥，班组与班组之间相互创造条件，确保安装工作在安全的条件下按期完成。
