冶金设备液压系统标准图册 第1部分：高炉炼铁生产线-征求意见稿.docx

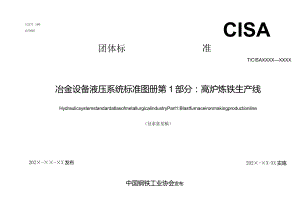

ICS77.180CCSH97团体标CISA准T/CISAXXXXXXXX冶金设备液压系统标准图册第1部分：高炉炼铁生产线HydraulicsystemstandardatlasofmetallurgicalindustryPart1:Blastfurnaceironmakingproductionline（征求意见稿）202×-××-×X发布202×-×X-XX实施中国钢铁工业协会发布本文件由中国钢铁工业协会提出。本文件由冶金机电标准化技术委员会归口。编制组负责人：编制组成员：审查组组长：审查组成员：参编单位：中冶赛迪工程技术股份有限公司等本文件为首次发布。目次1总则2风口平台及出铁场风口平台及出铁场泵站原理图3风口平台及出铁场泵站蓄能器站原理图4风口平台及出铁场开铁口机阀台原理图5风口平台及出铁场泥炮阀台原理图6原料贮运及上料系统矿坦槽泉站原理图7矿泉槽阀台原理图8炉顶及其附属设施炉顶液压系统泵站原理图9炉顶液压系统蓄能器站原理图10炉顶液压系统阀台原理图(1)11炉顶液压系统阀台原理图(2)12炉顶液压系统阀台原理图(3)13热风炉及其附属设施热风炉液压系统泵站原理图14热风炉液压系统泵站蓄能器站原理图15热风炉液压系统阀台原理图(1)16热风炉液压系统阀台原理图(2)17总说明1.本图集根据中国钢铁工业协会钢协（2021）9号中国钢铁工业协会关于卜-达2021年第一批团体标准制修订计划的通知进行编制。2.木图集是高炉炼铁生产线使用的液压系统的标准原理图图集。标准原理图图集，概括来讲是基础方案图集、再与高炉炼铁生产线实际所用设备相配合，即可编制出初步设计文件。3.本图集主要设计依据，GB/T 786.1-2021GB/T 786.2-2018GB/T 786.3-2021GB/T 17446-2012GB/T 14689-2008GB/T 14691-1993GB/T 3766-2015流体传动系统及元件 流体传动系统及元件 流体传动系统及元件 流体传动系统及元件图形符号和回路图 图形符号和回路图 图形符号和回路图 词汇第1部分:第2部分:第3部分:图形符号回路图回路图中的符号模块和连接符号技术制图图纸幅面和格式技术制图字体液压传动系统及其元件的通用规则和安全要求JB/T6996-2007重型机械液压系统通用技术条件当依据木标准编制初步设计文件时，木图集与现行标准不符的内容、限制或淘汰的技术产品，视为无效。工程技术人员在使用参考时，应注意加以区分，并应对本图集相关内容进行复核后使用。4.对本图集使用中发现的问题或者建议，请与主编单位和主编人联系。1总则1.0.1本文件中的图形符号和回路图按照GB/T786.1、GB/T786.2以及GB/T786.3中的规则绘制。为了保障图纸适应A4幅面出版要求，本文件对符号进行了不同比例的缩放,图形符号、图框均小于GB/T786.1、GB/T786.2的示例。1.0.2回路图体现所有流体传动元件及其连接关系。1.0.3回路图不体现元件在实际组装中的物理排列关系.1.0.4回路图中元件的图形符!表示的是非工作状态。1.0.5作为参考用f三路图，省略了部分非必要的技术信息以及标题栏。1.0.6为适应行业读者识图习惯，部分图形符号和标注保留了行业中的通用做法，但其并不完全符合GB/T786.1和GIVT786.2的规定，
