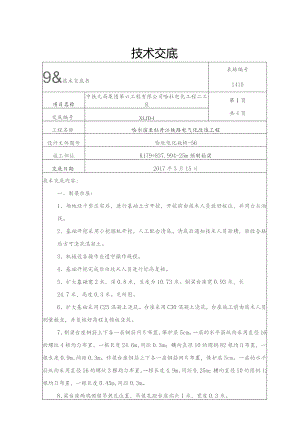

技术交底9&技术交底书表格编号1410项目名称中铁九局集团第六工程有限公司哈牡电化工程二工区第1页共4页交底编号XLJD-I工程名称哈尔滨至牡丹江铁路电气化改造工程设计文件图号哈牡电化施桥-56施工部位K179+837.994-25m预制箱梁交底日期2017年3月15日技术交底内容：一、制梁台座：1、场地经平整压实后，进行基础土方开挖，开挖前由技术人员放好桩位，并用白灰洒线。2、基础开挖采用小挖掘机开挖，人工配合清底。清底后通知技术人员验槽，验收合格后方可浇筑混凝土。3、机械设备操作应遵守操作规程。4、基础开挖完成后由技术人员进行标高复核。5、扩大基础宽2米，深0.8米，长度为10.73米。制梁台座宽0.93米，长24.7米，高度0.3米。见附图。6、扩大基础采用C25混凝土浇筑。台座采用C30混凝土浇筑，台座施工前由技术人员测量放点，并复核好高程支模板浇筑。7、制梁台座钢筋上下各一层钢筋网片布置，保护层5cm。一层的水平筋纵向采用直径16的螺纹4根均匀布置，一根长度24.6m,间距0.3m；横向直径10的圆钢82根均匀布置，一根长度0.9m,间距0.3m。移梁台座钢筋上下各一层钢筋网片布置，保护层5cm。一层的水平筋纵向采用直径16的螺纹3根均匀布置，一根长度4.9m,间距0.25m；横向直径10的圆钢12根均匀布置，一根长度0.45m,间距0.3m。8,梁台座两端预留吊装孔位置，吊装孔距台座端头1米，宽度0.3米。9,台座顶面铺地板革，宽度0.93米。10,台座中心设置15mm预拱度，呈抛物线式向两侧递减。二、道路1、梁场预留20米道路，道路采用渗水土填筑，厚度0.3米，顶面铺设一层碎石粉。三、给排水1、养生采用塑料管线，提前预埋至地下，梁场内设置蓄水池，塑料管使用50mm塑料软管。2、梁台座梁场过道均预埋排水管，水流汇集后流至主排水沟。3、预埋排水管采用15OnIIn厚壁PVC管。四、钢筋加工场地1、钢筋加工场地设置钢筋原材存放区、钢筋加工区和半成品存放区，其中原材存放区使用红砖砌筑，高度0.5米，宽度0.24米，长度6米，底面不硬化。钢筋加工场地和半成品存放区地面铺设10公分C15混凝土。2、钢筋加工场地不设置排水沟，找平及硬化时注意排水方向。3,钢筋加工场地施工时不可随意占用制梁及存梁区域，应按照规划布置图进行施工。五、施工安全及注意事项1、在施工现场要布设安全警示牌、警告牌，一切非施工人员均不得进入施工范围.2、进入施工现场的人员必须配戴安全帽等防护用具。3,预制梁装车时，必须平衡放置，使车辆承重对称均匀，运输道路应平整坚实。4、张拉时，千斤顶两端严禁站人，闲杂人员不得围观，预应力施工人员应在千斤顶两侧操作，不得来回穿越并设置防护罩。高压油泵应放在构件端部的两侧:拧紧螺母时，操作人员应站在预应力钢材位置的侧面。张拉完毕后，稍等几分钟再拆卸张拉设备。5、吊梁、运梁时，先检查机械设备和绳索的安全性和可靠性，吊臂下不得站人或通行。6,施工用电由专职电工负责，施工线路应严格遵照并满足安全用电标准。7、梁场各区应区分明确，避免设备及材料的杂乱堆放，保持现场整洁8、如有遗漏或不明确的问题，以及需要修改的地方，请及时联系技术人员进行确认，经过商讨经技术人员同意后方可修改。交底人接底人交底日期接底日期操作者姓名工种接底日期
