七平房棚户区改造工程测量方案.docx

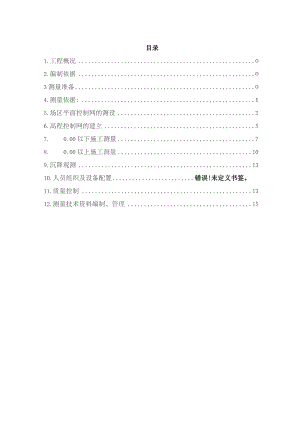

目录1.工程概况O2.编制依据O3测量准备O4.测量依据:15.场区平面控制网的测设26.高程控制网的建立57.0.00以下施工测量78.0.00以上施工测量109.沉降观测1310.人员组织及设备配置错误!未定义书签。11.质量控制1312.测量技术资料编制、管理151.一、工程概况拟建七平房棚户区改造工程位于太原市尖草坪区，东临大同路,具体位置详见山西国建工程设计有限公司所提供的总平面图。本工程为钢筋混凝土框架-剪力墙结构，地下两层，主楼为高层建筑，6#楼为30、7#楼为32层，8#楼为31层;为保证施工质量、工期及进度，保证施工测量放线放样精度，让业主满意，让监理放心，特制定本方案，以指导规范施工过程中的测量放线放样工作。2.二、编制依据山西国建工程设计有限公司有限公司提供七平房棚户区改造工程建筑及结构图纸及技术说明书。工程测量规范(GB50026-2007)城市测量规范(CJJ8-99)建筑工程资料管理规程(DB29-T-86-2004)施工图纸、测量成果、施工组织设计根据以上规范、规程结合混凝土结构工程的设计施工验收规范对施工精度的有关要求，本着“技术先进、安全适用、经济合理、确保质量”的原则制定本测量方案，以确保完成本工程的测量任务。三、测量准备施工测量准备工作是保证施工测量全过程顺利进行的重要环节,包括图纸的会审，测量定位依据点的交接及校核，测量仪器的检定及校核，测量方案的编制及数据准备，施工场地测量等；收集该工程的有关图文资料。对所有进场的仪器设备及人员进行初步调配，并对所有进场的仪器设备重新进行鉴定，复印预定人员的上岗证书，由主任工程师进行技术交底。根据图纸条件及工程内部结构特征确定平面控制网形式及组成。四、测量依据本工程测量依据为建设单位提供的KI、K2、K3控制点。控制点坐标成果表（表1）点号XY程（m）Kl75148.37615446.635802.282K275391.19115444.737803.192K375235.56015131.877楼座桩点位成果表（表2）楼号名标点X（米）Y（米）6#楼I-IE75061.78515292.063I-B75050.08515292.06313-B75050.08515335.4637#楼I-H75067.75815369.52618-H75069.60815422.4943-B75050.07916-B75051.50915417.1228#楼I-J75009.70115371.7549-J75010.62515398.238I-IG75001.60615372.9667-ID74992.53015392.966IO-IJ75004.65015399.04718-H75005.56415425.23112-B74986.97015405.66816-B74987.46615419.859测量依据的校核:施工方进入现场后，必须实地查探业主移交的红线桩点位和控制点点位的保护、损毁情况并及时检查校核。按太原市建筑施工测量规程的有关规定，红线桩点位校核角度闭合差W40"，边长相对误差Wl/3000o校核无误后加以保护并及时引测，以作为今后施工现场平面布置的依据。五、场区平面控制网的测设5.1场区平面控制网布设原则平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则；布设首级平面控制网首先根据设计总平面图，现场施工平面布置图；选点应选在通视条件良好、安全、易保护的地方；桩位必须用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；5.2场区平面控制网的布设5.2.1首级控制网的布设依据建设单位提供的KI、K2、K3现场控制点，作为首级控制网。5.2.2轴线控制网的测设首级控制网布设完成后，依据结构平面图上有关柱、墙体、洞口详细位置关系确定建筑物须定位的主轴线，然后以首级控制网为基准，采用GPS卫星定位测量定位放样的方法定出建筑物主轴线的控制桩，经角度、距离校测符合点位限差要求后，作为该建筑的轴线控制网。GPS卫星定位测量主要技术要求如下1.各等级卫星定位测量控制网的主要技术指标见下表表3等级平均边长(km)固定误差A(mm)比例误差系数B(mmkm)约束点间的边长相对中误差约束平差后最弱边相对中误差二等91O2W1/250000W1/120000三等4.51OW5W1/150000W1/70000四等2WIO101/1000001/40000一级1100W1/40000W1/20000二级0.51040W1/20000W1/10000卫星定位测量控制网的布设，应符合下列要求:1.应根据测区的实际情况、精度要求、卫星状况、接收机的类型和数量以及测区已有的测量资料进行综合设计。2.首级网布设时，宜联测2个以上高等级国家控制点或地方坐标系的高等级控制点；对控制网内的长边，宜构成大地四边形或中点多边形。3.控制网应由独立观测边构成一个或若干个闭合环或附合路线：各等级控制网中构成闭合环或附合路线的边数不宜多于6条。4.各等级控制网中独立基线的观测总数，不宜少于必要观测基线数的1.5倍。5.加密网应根据工程需要，在满足本规范精度要求的前提下可采用比较灵活的布网方式。6对于采用GPS-RTK测图的测区，在控制网的布设中应顾及参考站点的分布及位置。卫星定位测量控制点位的选定，应符合下列要求：1.点位应选在土质坚实、稳固可靠的地方，同时要有利于加密和扩展，每个控制点至少应有一个通视方向。2.点位应选在视野开阔，高度角在15°以上的范围内，应无障碍物；点位附近不应有强烈干扰接收卫星信号的干扰源或强烈反射卫星信号的物体。3.充分利用符合要求的旧有控制点。二、GPS观测GPS控制测量测站作业，应满足下列要求：1.观测前，应对接收机进行预热和静置，同时应检查电池的容量、接收机的内存和可储存空间是否充足。2.天线安置的对中误差，不应大于2mm；天线高的量取应精确至Imnio3.观测中，应避免在接收机近旁使用无线电通信工具。4.作业同时，应做好测站记录，包括控制点点名、接收机序列号、仪器高、开关机时间等相关的测站信息。三、GPS测量控制网的无约束平差，应符合下列规定：1.应在WGS-84坐标系中进行三维无约束平差。并提供各观测点在WGS-84坐标系中的三维坐标、各基线向量三个坐标差观测值的改正数、基线长度、基线方位及相关的精度信息等。2.无约束平差的基线向量改正数的绝对值，不应超过相应等级的基线长度中误差的3倍。四、GPS测量控制网的约束平差，应符合下列规定：1.应在国家坐标系或地方坐标系中进行二维或三维约束平差。2.对于已知坐标、距离或方位，可以强制约束，也可加权约束。约束点间的边长相对中误差，应满足表3中相应等级的规定。3.平差结果，应输出观测点在相应坐标系中的二维或三维坐标、基线向量的改正数、基线长度、基线方位角等，以及相关的精度信息。需要时，还应输出坐标转换参数及其精度信息。根据工程测量规范要求，轴线控制网的精度技术指标必须符合下表的规定：轴线控制网精度技术指标表等级测角中误差(m)边长相对中误差(k)二级±12"1/15000六、高程控制网的建立6.1高程控制网的布设原则为保证建筑物竖向施工的精度要求，在场区内应建立高程控制网。高程控制网的精度，不低于三等水准的精度。高程控制的建立是根据甲方提供的场区水准基点(至少应提供三个)，采用DSZ2自动精密水准仪对所提供的水准基点进行复测检查，校测合格后，测设一条闭合或附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。场区内至少应有三个水准点，水准点的间距应小于1公里，距离建筑物应大于25米，距离回土边线应不小于15米6.2高程控制网的等级及观测技术要求高程控制网的等级为三等，水准测量技术要求如下表。等级局差全中误差(mmkm)仪器型号水准尺及已知点联测次数附合或闭合环线次数平地闭合差(mm)二笛±6DS32005米标准塔尺往返各一次往返各一次12l注：L为往返测段附合水准路线长度(km)水准观测主要技术指标见下表：等级视线长度Cm)前后视距差(m)前后视距累积差Gn)视线高度(m)基、辅分划读数较差(mm)三等752W50.32.O水准测量的内业计算应符合下列规定：水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW="订式中MW高差全中误差(mm)：W闭合差(mm)：1.相应线路长度：N附合或闭合路线环的个数。内业计算最后成果的取值：二等水准精确至O.1mm,三、四、五等精确至1mm。七、O.OO以下施工测量7.1轴线网格布置根据轴线控制桩用全站仪（或GPS）,将纵、横轴各主轴控制线投测至基底，并在基坑内对轴线进行平面闭合测量，复核，精度满足规范要求后，采用内分法或直角坐标法用钢尺量距，定出细部轴线，再以轴线为依据，放出细部柱、梁和墙体模板线及模板检查控制线，楼梯、电梯等门洞位置线等碎部点、线，并认真进行自检，合格后，交现场技术、质检、监理等负责人复核。为便于各层间检核，在各流水段内以适当密度预留点（允许是轴线控制点），以便进行投测逐层间复核。7.2轴线控制桩的校测在建筑物基础施工过程中，对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。仪器采用测量精度2级、测距精度2mm+2ppm的全站仪。7.3轴线投测方法0.00以下的基础施工采用全站仪方向线交会法来投测轴线、引测投点误差不应超过3mm,轴线间误差不应超过2mm。待垫层、底板打好后，根据基坑边上的轴线控制桩，将全站仪架设在控制线上，经对中、整平后、后视同一方向桩（轴线标志），将所需的轴线投测到施工的平面层上。在同一层（施工段）上投测1轴往东、24轴往西，A轴往北、R轴往南一米总控制线为基准线，根据平面尺寸，利用全站仪投测出其它的横轴线的一米控制线。并以1轴、24轴、A轴、R轴、一米控制线为基准以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支模板的依据。具体的柱子、剪力墙根据细部尺寸在该平面定出它的边框线和30公分控制线，并弹墨线标明作为支模板的依据。此外根据轴线间的关系放出每一条纵横轴向的轴线以及它们的一米控制线，以备质检人员校核检查。待模板支好后，应用全站仪架设在两条相互垂直的轴线上检查上口的位置。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mm,累计误差不超过±15mm.施工放样技术要求如下表:建筑物结构特征测距相对中误差测角中误差()测站测定高差中误差(mm)起始及施工测定高程中误差竖向传递轴线点中误差(mm)钢筋混凝土框架-剪力墙结构1/20000
