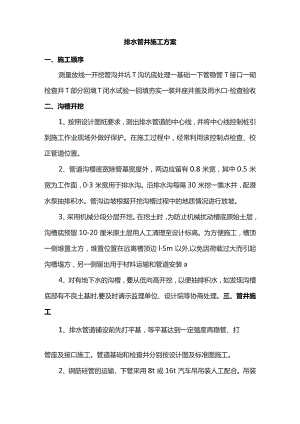

排水管井施工方案.docx

排水管井施工方案一、施工顺序测量放线一开挖管沟井坑T沟坑底处理一基础一下管稳管T接口一砌检查井T部分回填T闭水试验一回填夯实一装井座井盖及雨水口-检查验收二、沟槽开挖1、按照设计图纸要求，测出排水管道的中心线，并将中心线控制桩引到施工作业现场外做好保护。在施工过程中，经常利用该控制点检查、校正管道位置。2、管道沟槽底宽除管基宽度外，两边应留有0.8米宽，其中0.5米宽为工作面，03米宽用于排水沟。沿排水沟每隔30米挖一集水井，配潜水泵抽排积水。管沟边坡根据开挖沟槽过程中的地质情况进行放坡。3、采用机械分段分层开挖。在挖土时，为防止机械扰动槽底原始土层，沟槽底预留10-20厘米原土层用人工清理至设计标高。为方便施工，槽顶一侧堆置土方，堆置位置在远离槽顶边l5m以外,以免因荷载过大而引起沟槽塌方，另一侧留出用于材料运输和管道安装a4、对有地下水的沟槽，要从低向高开挖，以便抽排积水，如发现沟槽底部有不良土基时,要及时请示监理单位、设计院等协商处理。三、管井施工1、排水管道铺设前先打平基，等平基达到一定强度再稳管、打管座及接口施工。管道基础和检查井分别按设计图及标准图施工。2、钢筋硅管的运输、下管采用8t或16t汽车吊吊装人工配合。吊装前要先对管材进行检查，修补缺陷，并经监理工程师认可合格后方能下管安装。3、排水管道采用重型钢筋磴承插排水管。接口、抹带前将承口内部及插口外部洗刷干净,接口环形缝要均匀一致,填料要填捣密实。4、管道铺设遵循从低处向高处的原则，稳管时管轴线和坡度用仪器检测，管底与管基紧密接触，管道安装和铺设中断时，应用塞子或堵板将敞口封闭。5、检查井砌筑应在井基砂强度达到70%、稳好管子、做好接口后砌筑。排水检查井内的流槽也应在井壁砌到管顶时随时修建，用砖砌筑并抹水泥砂浆，防止积水与阻塞。6、污水管道安装完毕后，要及时进行闭水试验，试验合格并经监理工程师核准签验后，方可填土。四、沟槽回填1、回填前应先排除积水，检查管座是否与管道紧贴，并应保护管道接口不受损坏。2、在管道安装完、管基验及井室砌体砂浆强度达到设计要求的70%后，分两步回填：管道两侧管腔及管顶以上0.5米处应先填筑采用人工填夯，管顶上部0.5米以内不得回填直径大于100毫米的块石或坚硬的土块，分层摊铺，分层夯实，夯实均匀，防止漏夯；然后再填筑以上部分。如槽内宽度允许，采用压路机进槽碾压，每层碾压厚度必须控制在30厘米以内。3、回填土方时，管道两侧和井室四周要同时分层对称回填，对称夯实，以防管道受力不均匀发生移位或损坏井室。4、回填夯实时每层土均应取样检验，达到设计及规范要求后方可填筑上一层。5、井座、井盖施工时应与路面施工协调配合，及时调整其标高。
