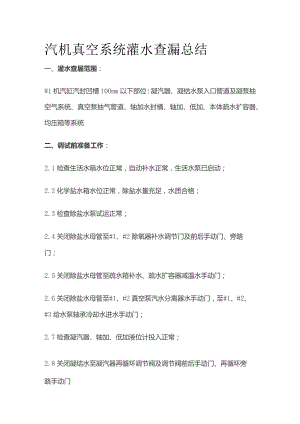

汽机真空系统灌水查漏总结.docx

汽机真空系统灌水查漏总结一、灌水查届范围：#1机汽缸汽封凹槽100mm以下部位：凝汽器、凝结水泵入口管道及凝泵抽空气系统、真空泵抽气管道、轴加水封桶、轴加、低加、本体疏水扩容器、均压箱等系统二、调试前准备工作：2.1检查生活水箱水位正常，自动补水正常，生活水泵已启动；2.2化学盐水箱水位正常，除盐水量充足，水质合格；2.3检查除盐水泵试运正常；2.4关闭除盐水母管至#1、#2除氧器补水调节门及前后手动门、旁路门；2.5关闭除盐水母管至疏水箱补水、疏水扩容器减温水手动门；2.6关闭除盐水母管至#1、#2真空泵汽水分离器水手动门，至#1、#2、#3给水泵轴承冷却水进水手动门；2.7检查凝汽器、轴加、低加液位计投入正常；2.8关闭凝结水至凝汽器再循环调节阀及调节阀前后手动门、再循环旁路手动门三、调试步骤:3.1#1机凝汽器灌水前准备：3.1.1关闭凝汽器热井底部放水手动门；3.1.2凝汽器四角弹簧已加支撑固定；3.2凝结水泵入口管道及凝泵抽空气系统灌水前准备3.2.1开启#1、#2凝结水泵入口手动门；3.2.2关闭#1、#2凝结水泵出口电动门；3.23开启#1、#2凝结水泵抽空气手动门；3.3真空泵抽气管道；3.3.1关闭#1机1-1、1-2真空泵入口手动门；3.3.2关闭#1机真空破坏门；3.3.3开启凝汽器1-1、1-2侧抽真空手动门；3.4轴加及轴加水封桶灌水前准备；3.4.1关闭凝结水至#1机轴加水封桶补水门；3.43打开#1机轴加水封桶至凝汽器手动门；3.4.4关闭#1机轴加水封桶放空气门；3.4.5关闭#1机轴加水封桶放水手动门；3.4.6关闭#1机1-1、1-2轴加风机进口手动阀门；3.5低加系统灌水前准备；3.5.1关闭低加疏水器前后手动门；3.5.2关闭低加危急放水手动门；3.53开启低加疏水器平衡门；3.5.4开启低加疏水至凝汽器回水总门；3.5.5开启低加疏水器旁路手动门；3.5.6开启低加抽空气手动门；3.6#1机本体疏水扩容器灌水前准备；3.6.1开启#1机本体各疏水至疏水扩容器入口手动门；3.63关闭#1机本体扩容器疏水至无压放水手动门；3.7均压箱系统灌水前准备；3.7.1关闭均压箱本体疏水手动门；3.7.2关闭均压箱溢流至凝汽器阀前、后手动门；3.73关闭均压箱溢流至凝汽器管道启动疏水门；3.7.4关闭均压箱溢流至凝汽器管道无压疏水门；3.7.5二抽、低减至均压箱接口加装堵板，均压箱备用接口加装堵板；3.7.6关闭凝结水至均压箱减温水手动门；3.7.7关闭均压箱至前后汽封手动门；3.7.8开启均压箱溢流至凝汽器阀旁路手动门；3.8真空系统灌水查漏；3.8.1开启除盐水母管至凝汽器补水手动门；3.8.2联系化学启动除盐水泵对#1机真空系统进行灌水；3.83派人就地观察临时水位计水位，当水位计水位与抽气口齐平是停止灌水，进行真空系统查漏；
