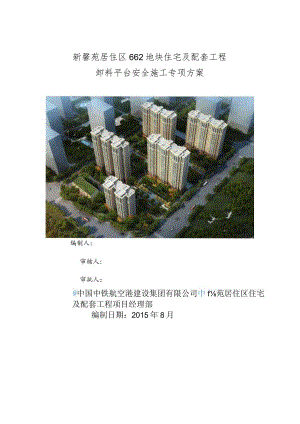

新馨苑居住区662地块住宅及配套工程卸料平台安全施工专项方案编制人:审核人:审批人：中国中铁航空港建设集团有限公司中f苑居住区住宅及配套工程项目经理部编制日期：2015年8月目录1编制依据11.1国家、行业和地方规范、规程11.2安全管理法规文件11.3设计图纸11.4其它22工程概况33卸料平台设计43.1卸1*I"t3的布设43.2卸料平台加工制作43,3J耳/'卜I门1】j÷.,.÷,÷,÷÷,÷*+*+*+*+*+*+*+*+*+94.卸料平台的安拆235质量标准256检杳验收注意事项257操作平台安全要求278安全管理措施289卸料平台加工材料计划2910应急救援措施3010.1应急救援机构3010*2应急救援机构职责3010.3应急救援工作程序303210»4J''/.急援措3111附图1编制依据1.1国家、行业和地方规范、规程类别规范、规程、标准名称编号国家碳素结构钢GB/T700-2006重要用途钢丝绳GB8918-2006直缝电焊钢管GB/T13793-2008低合金高强度结构钢GB/T1591-2008热轧钢棒外形、重量及允许偏差GB/T702-2008建筑结构荷载规范GB5009-2012行业建筑钢结构焊接技术规程(JGJ81-2002)建筑施工高处作业安全技术规范JGJ80-911.2安全管理法规文件类别文件名称编号行业建筑工程预防高处坠落事故若干规定建质F2003J82号关于印发危险性较大的分部分项工程安全管理办法的通知建质2009J87号地方北京市建委下发的施工现场悬挑式钢平台安全操作技术导则通知京建发(2012)110号北京市建设工程安全生产管理标准化手册京建发(2010)1.3设计图纸序号名称编号1新馨苑居住区662地块住宅及配套工程建筑施工图2新馨苑居住区662地块住宅及配套工程结构施工图1.4其它1.4.1序号名称日期1新馨苑居住区662、654地块住宅及配套工程施工组织设计1.4.2计算机软件（2014版PKPM安全计算软件）2工程概况2.1工程总体概况序号项目内容1工程名称新馨苑居住区622地块住宅及配套工程2工程地址北京市海淀区西三旗镇建材城西路16号3建设单位中央国家机关公务员住宅建设服务中心4管理单位国资委冶金机关服务中心5设计单位中国建筑设计研究院6监理单位北京华清技科工程管理有限公司7监督单位北京市海淀区技术质量监督站8施工单位中国中铁航空港建设集团有限公司9建设规模建筑面积约：237455.Mif,其中地上建筑面积：154555.14m2.地下建筑面积：82900m210基础类型筏板基础。11结构类型地下车库为框架结构、主楼为钢筋混凝土剪力墙结构12建筑层数46#、47#、49#楼为28层，48#楼为26层，50#楼为20层，配套商业66#楼为2层，幼儿园为3层，地下室为4层13层高-4层层高为4.3m,-3层层高为3.6m,-2层层高为4.3m,-1层为3.87m,地上层高均为2.8m.14功能住宅的地下一层为储藏间，配套商业地下一层为商业，地下二层、三层、四层为仓库、汽车库和人防地下室，以及部分设备用房。地上为住宅。15建筑类别一类地下室防水等级一级17抗震等级8度18资金来源国投19施工范围622地块：地下车库、46#-50#住宅楼、50#幼儿园及66#配套商业居委会办公楼，合同承包范围内所含的全部工作内容。20工期1312日历天，计划于2013年12月16日开工，2017年7月19日竣工。21质量目标合格，争创北京市"长城杯"。22文明施工Il标达到"北京市绿色施工文明安全工地”3卸料平台设计3.1卸料平台的布设为进一步保证本工程的整体部署顺利进行，提高拆卸和调运各类材料的效率，提高材料周转次数，节约工程成本，本工程采用工具式型钢卸料平台。地上46A50#楼各流水段留置一组卸料平台地锚和墙上拉环预留洞，保证地上每栋号每单元的物料能及时吊远。平台加工数量：46#-49#楼每栋各加工2个工具式型钢卸料平台，50#楼加工1个型钢卸料平台，共加工9个工具式型钢卸料平台，移动穿插使用。工程施工至2层楼面时，开始预埋卸料平台的地锚环，施工至4层时开始在2层安装工具式型钢卸料平台，主要用于楼层内材料周转使用。物料平台的移动安装位置详见附图所示。3.2卸料平台加工制作卸料平台根据工程实际情况，设计两个规格卸料平台：3.2.1I号卸料平台钢梁总长600Onln1,宽1650mm,操作平台净尺寸为335OnImX165Omln,主梁为2根116工字钢，次梁采用16槽钢，间距100Omm。3.2.2II号卸料平台钢梁总长7000mm,宽1650mm,操作平台净尺寸为335OmmX1650mm,主梁为2根116工字钢，次梁采用16槽钢，间距1000三o3.2.3两种卸料平台上满铺200X5Onlm厚脚手板，用钢丝与次龙骨连接牢固:使用中48钢管焊制150Omm高护身栏，立杆与边梁焊牢，立杆间距837mm,横杆间距750mm,上下2道，上刷红白相间油漆，设置150Omnl高15厚多层板作为硬防护。3.2.4钢丝绳为6*37+124拉接在上层剪力墙的吊环上，吊环直径为28mm采用Q235-A圆钢加工，环体直径为（MOonlm,环体螺旋焊接，焊长度不小于12Onlm,焊缝高度为IOmmII螺栓加固采用-100mmXIOommXlOmm铁垫片紧贴墙面，用双螺母（厚度不小于15mm）拧紧，螺栓伸出螺母长度不小于3扣。3.2.5吊环孔必须单独预埋在结构剪力墙上，成孔套管直径采用32mmPVC套管，预留在墙上。吊环安装时应环体垂直向下，吊环内侧紧贴墙面，卸料平台采用两道钢丝绳拉结，一道主绳，一道副绳，主绳拉接点位于卸料平台主梁外侧圆钢吊环上，顶部拉结点距顶板底300mm,副绳拉结点在卸料平台主钢梁位于内侧的圆钢吊环上，副绳拉结点距顶板下返600mm。主副绳吊点螺栓预留孔位置的应使钢丝绳与平台两侧垂直面的夹角不大于5度。3.2.6卸料平台主梁与建筑结构梁接触的位置竖向焊接16#工字钢250mm,用于固定卸料平台，防止摆动。3.2.7卸料钢平台焊接要求：焊缝全部按设计图双面焊接，焊缝长度全部满焊，焊缝高度为IOmn1。焊缝要求饱满、无夹渣、无"咬肉”现象，吊环在弯制及焊接过程中应保证原材的各项性能指标，避免因加工工艺导致吊环承载力降低。3.2.8卸料钢平台遇到阳台板的位置钢梁下必须垫高两层木方，高度不小于80mm,防止钢平台压坏阳台板。3.2.9卸料平台限重1吨(IOKN),具体存放的各种材料数量清单详见P25。3.2.10I号卸料平台构造详图：60001080335010001501200100027015Q750290Si-Ooo看950厚E手版300500卸料平台1号平面构造图1300OO2505卸料平台1号侧面图20三l钢吊环图起吊钩图20g）钢膏成U型与腹板成角度满焊后逐*度Iomm塞焊工字铜穿22孔钢丝绳固定图,Bl一弯折后-*¾-焊接j一il20拉接点图3.2.11U号卸料平台构造详图:那平台2号jB¾】T50=一口文第次不允*:*IrZ卸料平台2号侧面图产严/OOf500与腹板成角度消弹fffilOmm.11钢丝绳固定图.一铜弯折后真象板反面一接1bao拉接点图3.3卸料平台计算书3.3.1I号卸料平台计算书依据规范：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工模板安全技术规范JGJ162-2008建筑结构荷载规范GB50009-2012钢结构设计规范GB50017-2003混凝土结构设计规范GB50010-2010建筑地基基础设计规范GB50007-2011建筑施工安全检查标准JGJ59-2011建筑施工木脚手架安全技术规范JGJ164-2008计算参数：悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁的悬挑长度6.OOm,插入结构错固长度LOOm,悬挑水平钢梁间距（平台宽度）1.65m水平钢梁插入结构端点部分按照校接点计算。次梁采用16号工字钢，主梁采用16号工字钢。次梁间距1.OOm,外伸悬臂长度0.00%容许承载力均布荷载1.80kNm2-最大堆放材料荷载10OOkNo脚手板采用木板，脚手板自重荷载取035kN/m2。栏杆采用木板，栏杆自重荷载取017kN/m。选择6X37+1钢丝绳，钢丝绳公称抗拉强度1550MPa,外侧钢丝绳距离主体结构5.70m,两道钢丝绳距离0.50m,外侧钢丝绳吊点距离平台5.15m一、次梁的计算次梁选择16号工字钢，间距1.00m,其截面特性为面积A=26.IOcm?,惯性距Ix=I130.OOcm',转动惯量Wx=141.OOcm',回转半径ix=6.58cm截面尺寸b=88.0mm,h=160.0mm,t=9.9mm1.荷载计算(1)面板自重标准值：标准值为0.35kN/rn2;Ql=0.35XL00=0.35kNm(2)最大容许均布荷载为1.80kN/m2;Q2=1.80×l.00=1.80kNm(3)型钢自重荷载Qs=OTOkWm经计算得到：q=l.2×(Ql+Q3)+l.4×Q2=1.2×(0.35+0.20)+1.4×1.80=3.18kNm经计算得到，集中荷载计算值P=1.4X10.00=14.OOkN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如卜111
