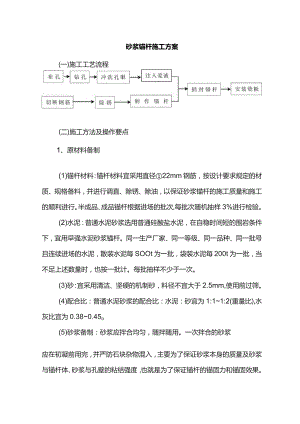

砂浆锚杆施工方案.docx

砂浆锚杆施工方案(一)施工工艺流程(二)施工方法及操作要点1、原材料备制(1)锚杆材料：锚杆材料宜采用直径22mm钢筋，按设计要求规定的材质、规格备料，并进行调直、除锈、除油，以保证砂浆锚杆的施工质量和施工的顺利进行。半成品、成品锚杆根据进场的批次,每批次随机抽样3%进行检验。(2)水泥：普通水泥砂浆选用普通硅酸盐水泥，在自稳时间短的围岩条件下，宜用早强水泥砂浆锚杆。同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，散装水泥每SOOt为一批，袋装水泥每200t为一批，当不足上述数量时，也按一批计。每批抽样不少于一次。(3)砂：宜采用清洁、坚硬的机制砂，料径不宜大于2.5mm,使用前过筛。(4)配合比：普通水泥砂浆的配合比：水泥：砂宜为1:11:2(重量比),水灰比宜为0.380.45o(5)砂浆备制：砂浆应拌合均匀，随拌随用。一次拌合的砂浆应在初凝前用完，并严防石块杂物混入，主要为了保证砂浆本身的质量及砂浆与锚杆体、砂浆与孔壁的粘结强度，也就是为了保证锚杆的锚固力和锚固效果。2、锚杆孔的施工(1)孔位布置：孔位应对应每道钢格栅，呈梅花型布置，偏差不得大于15cm。(2)锚杆孑宙：砂浆锚杆的孔径应大于锚杆体直径15mmo(3)钻孔方向：锚杆孔应保持与隧道衬砌法线方向倾斜角度为15。(4%占孔深度:砂浆锚杆长度3.5m,孔深误差不应大于±50mm。(5)锚杆孔应保持直线。(6)灌浆前清孔：钻孔内若残存有积水、岩粉、碎屑或其它杂物，会影响灌浆质量和防碍锚杆体插入，也影响锚杆效果。因此，锚杆安装前，必须采用人工或高压风、水清除孔内积水和岩粉、碎屑等杂物。3、锚杆安装(1渺浆:砂浆锚杆孔内的砂浆采用灌浆管和注浆管进行注浆。注浆开始中途停止超过30min时，应用水润滑灌浆罐及其管路。注浆孔口压力不得大于04MPa,注浆时应堵塞孔口。注浆管应插至距孔底5IOcm处，随水泥砂浆的注入缓慢匀速拔出，并用手将水泥纸堵住孔口。(2)锚杆安装：锚杆头就位孔口后，将堵塞孔口水泥纸掀开,随即迅速将杆体插入并安装到位。若孔口无水泥砂浆溢出，说明注入砂浆不足,应将杆体拔出重新灌注后再安装锚杆；锚杆杆体插入孔内的长度不宜小于3.5m,锚杆安设时，不得随意敲击。
