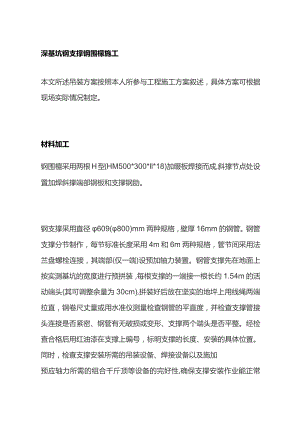

深基坑钢支撑 钢围檩施工.docx
深基坑钢支撑钢围檬施工本文所述吊装方案按照本人所参与工程施工方案叙述，具体方案可根据现场实际情况制定。材料加工钢围檀采用两根H型(HM500*300*ll*18)加缀板焊接而成,斜撑节点处设置加焊斜撑端部钢板和支撑钢肋。钢支撑采用直径609(800)mm两种规格，壁厚16mm的钢管。钢管支撑分节制作，每节标准长度采用4m和6m两种规格，管节间采用法兰盘螺栓连接，其端部(仅一端)设预加轴力装置。钢管支撑先在地面上按实测基坑的宽度进行预拼装，每根支撑的一端接一根长约1.54m的活动端头(其可调整余量为30cm),拼装好后放在坚实的地坪上用线绳两端拉直，钢卷尺丈量或用水准仪测量检查钢管的平直度，并检查支撑管接头连接是否紧密、钢管有无破损或变形、支撑两个端头是否平整。经检查合格后用红油漆在支撑上编号，标明支撑的长度、安装的具体位置。同时，检查支撑安装所需的吊装设备、焊接设备以及施加预应轴力所需的组合千斤顶等设备的完好性,确保支撑安装作业能正常连续进行。钢系梁采用两根H型(HM400*300*10*16),焊接在钢立柱牛腿处。钢围檀安装基坑开挖到支撑以下0.5m的标高位置后，根据整个隧道工程的控制轴线和水准点，准确定位钢围才禀的轴绩口标高位置。钢围檀加工钢围檀加工采用双拼H型徽HM500*300*ll*18)钢焊接而成。依据支撑间距在对应支撑位置焊接挂篮。钢围檬分段加工,一般分段长度取23个支撑间距，转角部位应根据实际长度加工钢围檀安装：钢围才禀随支撑架设顺序逐段吊装，人工配合吊机将钢围檀安放于钢支架上。钢围檀安装后应检查钢支架是否因撞击而松动，并用钢楔将支架与围檀间缝隙焊实。钢围檀与支护桩之间的少许孔隙，用强度不低于C30的细石混凝土填嵌。钢管支撑安装钢管横撑安装因钢立柱的位置大部分位于中线右侧2m,所以每道钢支撑分两段进行拼装，第一段为17.45m,第二段为9.45m。检查合格的钢支撑用履带吊将第一段吊装到位（钢支撑一端与左侧围才禀拼接,另一端伸出系梁2m,便于与第二段拼接），再用25T吊车配合吊装第二段钢支撑，支撑吊装采用两点起吊，在吊装过程中必须保持支撑平稳、无碰撞、无变形。钢管支撑吊装到位后,用人工辅助将支撑调整到设计位置后再将支撑临时固定。对因围护桩施工误差造成支撑的端头不能与钢围檀面紧密接触处,必须在围檬面与支撑端头之间加设钢板垫块，以确保支撑轴向受力。支撑临时固定后，及时检查各节点的连接状况，经确认符合要求后方可施加预压轴力。施压时,将千斤顶吊放入活络头顶压位置,液压千斤顶安放位置必须对称平行。施加预压轴力时应注意保持干斤顶对称同步进行，预压轴力应分级匀速施加，重复进行，预应力施加前,对油泵及千斤顶进行标定，确保量测的预应力值准确,每根支撑施加的预应力要记录备查。预应力施加中，先预加到50%预应力，再检查螺栓、螺帽、焊接情况等，无异常情况后，施加第二次预应力达到设计标准值的80%o每级压力施加完毕,在活络头中锲紧钢垫块（钢垫块采用16mm厚的钢板），并焊接牢固。当预加轴力达到设计预加轴力时，再次检查各连接点的情况，必要时应对节点进行加固，待预加压力稳定后锁定，在活络头中锲紧钢垫块并焊接牢固，然后回油松开千斤顶解开钢丝绳,并采用专门的钢丝绳将支撑与围檀连接牢固，防止滑脱。此步骤完成后该根支撑的安装。施加预应轴力时应设专人旁站监督，作好记录备查。钢管横撑安装及支撑架设端部节点图如下：钢管斜撑安装斜撑与围护结构有一定的夹角，斜撑钢管安装在围檀的斜撑节点上,钢围檀、钢支撑吊装及支撑预应力施加作业同直撑施工。钢管斜撑安装见下图钢管斜撑安装图。钢管支撑安装的允许偏差项目支撑中心标高及同层支撑顶面的标高差支撑两端的标高差支撑挠曲度支撑水平轴线偏差允许值(mm)±3020,<l600Ll1000L30钢支撑吊装及安装方案(1)吊车选用钢支撑吊装采用50t履带吊配合25t汽车吊进行,因钢立柱的位置大部分位于中线右侧2m,所以每道钢支撑分两段进行拼装,第一段为17.45m,第二段为9.45m0所以履带吊最大起重量为5.54t,汽车吊最大起重量为3.0to根据掌握资料，50t履带吊在起重重量为5.54t时,最大工作半径为16m;25t汽车吊在起重重量为3.0t时，最大工作半径为12m0(2)吊装施工检查合格后吊装到位，支撑吊装采用两点起吊，吊点设置在钢支撑的两端1/3处，在吊装过程中必须保持支撑平稳、无碰撞、无变形。钢管支撑吊装到位后，先不松开吊钩，将支撑两端放在托架上，用人工辅助将支撑调整到设计位置后再将支撑临时固定,待精确定位后，将钢支撑固定端与钢围才禀钢缀板可靠焊接，然后进行预压作业。预应力施加中，先预加到50%预应力，再检杳螺栓、螺帽、焊接情况等，无异常情况后，施加第二次预应力达到设计要求。当预加轴力达到设计预加轴力时，再次检直各连接点的情况，必要时应对节点进行加固，待预加压力稳定后锁定,然后回油松开千斤顶解开钢丝绳完成该根支撑的安装。施加预应轴力时应设专人旁站监督，作好记录备查。
