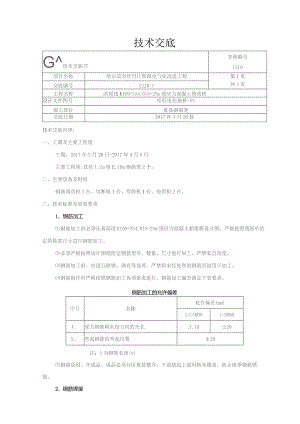

钢筋笼技术交底.docx

技术交底G技术交底书表格编号1310项目名称哈尔滨至牡丹江铁路电气化改造工程第1页共4页交底编号ZJJD-I工程名称滨绥线Kl69+334.015-25m预应力混凝土箱梁桥设计文件图号哈牡电化施桥-55施工部位桩基钢筋笼交底日期2017年3月26日技术交底内容：一、工期及主要工程量工期：2017年3月26日-2017年4月5日主要工程量:直径1.2m桩长18m钢筋笼2个。二、主要设备及材料钢筋调直机I台、切断机1台、弯曲机1台、电焊机2台。三、技术标准及质量要求1、钢筋加工钢筋加工前必须认真阅读K169+334.015-25m预应力混凝土箱梁桥设计图。严格按照图纸中给定的桩基尺寸进行钢筋加工。必须严格按照设计图纸给定钢筋型号、数量、尺寸进行加工，严禁私自改变。钢筋加工前，应进行除锈、调直等处理，严禁将未经处理的钢筋直接用于加工。钢筋制作时严格按照钢筋加工各项要求进行，钢筋加工偏差满足下表要求。钢筋加工的允许偏差序号名称允许偏差(mm)l5000l>50001、受力钢筋顺长度方向的全长土10±202、弯起钢筋的弯起位置±20注：1为钢筋长度(w)钢筋原材、半成品、成品必须分区堆放整齐，下面垫起上面用帆布覆盖，防止雨季钢筋锈蚀。2、钢筋焊接钢筋焊接者必须持有焊接特种作业证，严禁无证人员进行钢筋焊接工作。进行钢筋焊接前，必须由操作者进行焊接试件的制作，为制作焊接试件或试验不合格者严禁进行钢筋焊接。钢筋笼主筋接头采用双面搭接焊。每一截面上接头数量不超过50%,加强筋与主筋连接采用焊接，箍筋与主筋练级采用点焊配合绑扎连接。焊接作业必须满足各种焊接方法的质量要求3、钢筋笼加工各型号钢筋位置、间距严格按照施工图纸要求进行放置，不得私自改变位置、间距。定位钢筋每隔2m设组，每组4根均匀布置于加劲箍四周。钢筋笼上端要均匀设置吊环，必要时可在上端焊接固定杆件，吊装装置必须与主筋连接,不得焊接在箍筋上。（4）钢筋笼骨架允许偏差（见卜表）钢筋笼骨架允许偏差表序号项目允许偏差1钢筋骨架在承台底以下长度±100mm2钢筋骨架直径÷20mm3主钢筋间距±0.5d4加强筋间距±20m5箍筋间距或螺旋筋间距÷20mm6钢筋骨架垂直度1%注：d为钢筋直径，单位为mu4、钢筋笼吊装钢筋笼运输时确保钢筋笼线形报至顺直，不得使钢筋笼发生呼曲，变形。运送至现场后，不得将钢筋笼直接放置在地面上，必须进行下垫，如放置时间较长时必须进行遮盖。到现场后采用吊车配合人力进行安装，由专人指挥吊车进行吊装，吊装时必须采用两点吊装，严禁在一端吊起，防止钢筋笼变形、折断。钢筋笼起吊后，必须保证钢筋笼整体与孔位保持垂直，下放钢筋笼时要匀速下放，严禁刮碰孔壁，防止放生塌孔。钢筋笼较长需现场进行焊接时，必须对己放入孔中钢筋笼进行固定，且固定装置牢固，严禁将固定装置直接放置在钢护筒顶面上.支撑物必须由加强筋下部穿过，不得由箍筋下部穿过。5、安全注意事项（1）要做好钢筋制作及安装的安全措施，组织操作人员学习并认真执行。（2）搬运钢筋时，必须清理通道所有障碍物，免得拌倒伤人。（3）两个人抬钢筋时，要用同一面肩，而且要一齐上肩和下肩，放时要前后左右看好有没有人或其他东西，以免碰人。要轻拿轻放，不得往下摔，以免一头蹦起伤人（4）矫宜钢筋最好在空场上进行，而且要离开道路两米以上，免得伤人。（5）使用电动剪断机断钢筋时，要注意以下几点：1）没有操作经验的人不准使用。2）剪断时两手必须离开刀口150毫米以外。3）禁止用电动剪断300亳米以卜一的钢筋，也不能用剪断机剪断机器效能达不到的过粗钢筋，被剪断的小钢筋，其一端一定在压筋杆F,以免蹦起来打伤人4）工作开始前机器必须检查，发生问题修理后再用，禁止带病运转。5）机器要经常上油，必须停机上油和修理。6）机器的开关及电门一定要加锁，机器操纵人员在送电、断电前必须通告其他作业人员°（6）不准使用酬刀或不带柄的剁子来剪断钢筋，以防伤人。（7）在弯钢筋时注意如下：1）开始前先检查所有工具是否牢固，底盘搬柱必须焊牢。2）拉搬子的人用力不要过猛，搬口必须搭牢再使劲。3）在弯硬钢筋时用力不要过猛，以免断筋跌倒。4）在一个工作台的两端同时弯钢筋时要互相照顾好，防止钢筋伤人。交底人接底人现场负责人：安全负责人：质量负责人：领工员：作业队：交底日期接底日期操作者姓名工种接底H期
