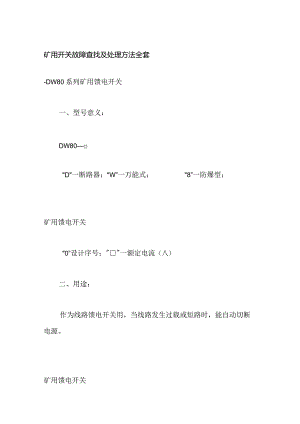

矿用开关故障查找及处理方法全套-DW80系列矿用馈电开关一、型号意义：DW80"D"一断路器；"W”一万能式；"8”一防爆型；矿用馈电开关"0”设计序号；""一额定电流（八）二、用途：作为线路馈电开关用，当线路发生过载或短路时，能自动切断电源。矿用馈电开关三、结构:是由一台DWlO型三极万能式自动开关装在具有盖子的防爆外壳中，并附有连接电缆的防爆接线箱等组成。四、安装前检查：1、检查馈电开关右侧铭牌技术数据是否相符。矿用馈电开关2、外观检查，是否有明显的损伤，影响其性能应更换。3、并用100伏兆欧表测量绝缘电阻，应不小于5兆欧，否则应进行烘干处理。矿用馈电开关4、检查断路器在闭合和分断过程中，有无卡、碰现象,机构应灵活、自由，脱扣装置性能正常，合上断路器用手推动拉杆或向上按分励脱扣器的衔铁，断路器应迅速分断。5、三相过电流脱扣器的整定值，出厂时应在最小位置。五、维护：1、馈电开关的机构，各个磨擦部位，必须定期涂以润滑油。矿用馈电开关2、定期检查防爆面有无损伤、有无防锈油、间隙是否超过允许值大于0.5mm。六、馈电开关分断短路电流后，应进行哪些检查：1、如果在触头上面形成小的金属颗粒时，应用锋刀将其消除，并保持触头原有形状。2、如果触头的厚度小于Imm（银鸽合金厚度），则须更换或调整。触头的调整，初压力为34公斤，终压力为6.58公斤，开距为3640mm。3、还应对过流脱扣器和分励脱扣器进行检查，断路器是否能迅速分断。4、如果灭孤罩损坏或灭孤罩外面的罩损坏时，必须用新的更换。二BQD5型控制开关一、型号意义：BQD5-Z"B”一隔爆型；"Q”一起动器；"D”一电磁式"5”-设计序号；""一额定电流（八）；"Z”一真空。二、用途：适用于控制频繁操作的重载负荷的煤矿机械设备，并对电动机及有关电路进行保护。四、起动器的技术特征:1、该起动器具有失压保护、过载保护、短路保护、断相保护、过电压保护、漏电闭锁保护等功能。2、其它起动器具有：使用寿命长、操作频率高、分断能力强、无飞弧、隔离开关可在无负载时进行换向等优点。五、结构：起动器由隔爆外壳和装在隔爆外壳中的真空本体组成。1、起动器的外壳为圆柱形，转盖采用转动止口结构，壳身上部为接线箱，外壳右侧有转换开关手柄和起动、停止按钮，停止按钮按下后，方能转动手柄并打开转盖。2、真空本体元件装在底板上，其正面装有真空接触器，电机综合保护器、过电压保护器、远近程转换开关、中间继电器各熔断器。背面装有隔离换向开关、变压器及起动、停止按钮等。三真空接触器二、名称:采用真空灭孤触头的接触器称为真空接触器，这种接触器的主触头被封闭在真空灭弧室中，由于真空灭弧室中的空气分子很少，所以绝缘强度很高，容易灭弧。三、结构：主要由真空开关管、辅助触头、整流桥、拐臂、绝缘基座、衔铁、反力弹簧、直流线圈等组成。四、接触器的优点1、由于真空管的绝缘强度很高，动触头行程很短，一般只有几毫米，所以真空触头的尺寸小，可节约材料。2、真空电孤十分微弱，触头不易被烧坏，使用寿命长，允许开断次数多。3、真空室内空气很少，触头不会被氧化，可以保持良好的接触状态，触头间不需施加很大的接触面。4、无燃烧，不会引起周围可燃性气体爆炸的危险。四中间继电器一、型号意义：27-/"J"一继电器；"Z"一中间；"7”一序号；"”一常闭点数量；""一常开点数量。二、结构由绝缘外壳、动静衔铁、线圈、触点等组成。三、使用与维护1、使用前检查继电器线圈的电压与电源是否相符，否则不能通电。2、新继电器通电后发现磁铁振动有噪音，通电若干次后，一般能消除，如不能消除，要清理铁芯表面。3、使用中若发现继电器有断电不释放或断电延迟释放现象，可能是铁芯表面有防锈油或沾有油污造成，要清理铁芯表面。4、触头通电使用后，会在其表面产生烧蚀或粗糙不平，有可能造成接触不良，应及时建光修平。五过电压保护器一、结构主要由绝缘外壳、电容器、电阻器、引线等组成。二、用途它主要用来吸收通、断电时产生的脉冲高电压，以免对起动器及其它元件造成过电压击穿或损坏。六JDB电机综合保护器一、型号意义：JDB-"J"一继电器，"D"一电机，"B"一综合保护器，""一额定电流。二、结构主要由主线、控制接线、档位开关、旋钮开关、整定档位开关等组成。三、用途适用于长期工作、间断工作或反复工作制的交流电动机及各种线路中用作过载、断相、短路与漏电、闭锁等保护之用。五、使用方法1、根据起动器所控制电动机的容量，计算出所需整定的电流值:1140V时所控制电机容量X0.67,660V时控制电机容量X1.15,380时控制电机容量><2,即为所需整定电流值。2、所计算出的整定电流值，对照保护器刻度电流档位XI、X2、X4、X8并调整细调电流拔盘开关到合适位置。六、保护器动作后判断原则1、起动器停止工作后，不能起动，属漏电闭锁功能保护。2、起动器工作时跳闸，跳闸后重新起动，属过载保护。3、起动器工作时跳闸，跳闸后不能起动，属短路保护。
