计划任务软件模块功能需求说明.docx

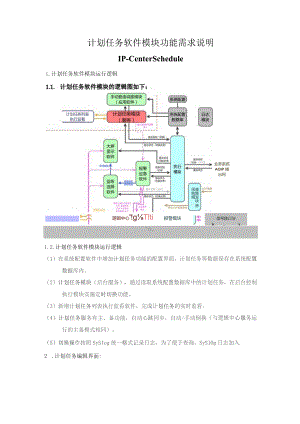

计划任务软件模块功能需求说明IP-CenterSchedulei.计划任务软件模块运行逻辑业务系统 AOIP 播出网逻辑中心'!gTlti报警模块计划任务列表 执行监看频集发块 音采转模逻辑中心监看信号接口与I 斑g模" J'TJ，1.2.计划任务软件模块运行逻辑（1）在系统配置软件中增加计划任务功能的配置界面，计划任务等数据保存在系统配置数据库内。（2）计划任务模块（后台服务），通过读取系统配置数据库中的计划任务，在后台控制执行模块实施定时切换功能。（3）新增计划任务列表执行监看软件，完成计划任务的实时监看。（4）计划任务服务有主、备功能，自动心跳同步，自动/手动倒换（与逻辑中心服务运行的主备模式相同）。（5）切换操作按照SySIog统一格式记录日志，为了便于查询，SySlOg日志加入2 .计划任务编辑界面:在系统配置软件中增加计划任务功能，完成各条计划任务的配置，以任务方式进行设置和管理。配置界面由通路显示栏、计划任务显示栏、任务编辑弹出框、批量任务操作栏，四部分组成。2.1. 通道显示栏全”MO1296*WJB8S101.?1097通道显示栏位于计划任务编辑界面的最上层，通过标签分类显示任务。最左边为全部计划任务显示标签，其后为按TUnnel分类的计划任务的显示标签。 在TUnnel管理配置中，t_tunnel表增加一个字段，标记新建的tunnel是否为调度用的tunnel。 当如nnel是虚拟通道，同时是调度通道时，显示在通道显示栏中。 通道显示栏中的选中标签高亮显示，可通过来选择超出界面外的通道显示栏的标签。 在计划任务显示栏中，显示选中标签如nnel对应的调度任务，即该TUnnel关联的输出（DSTPath）的相关调度任务。2.2. 计划任务显示栏示HfS一gQ上ag:ibIWJBiSii½'.1'296T1WOPQM(WOPOMDrW>M1SMlICJWgle2O"i?-：zfld1296M1(129606T180AUX(89QAUXDo(JTHflttM111111101.2O2OO1O12CBO12O1I29MN1(12MMT1Otoconnect口计划11111112020-01-012020-12-01PattiNwTW(DSTNanw)PaMMame(SRC-NameIUitIl1111111202（三）1012C2O12O1计划任务显示栏位于通路显示栏下方，用于显示当前选中的通路的调度任务。计划任务显示栏由时间（HH:MM:SS）、输出（Pathname/DSTname）、输入（Pathname/SRCname）、计划类型（每周/每月计划）、起始日期（年-月-日）、结束日期（年-月-日）和备注组成。 计划任务显示栏中通过单选或多选实现对调度任务的编辑，选择框位于计划任务显示栏的左侧，可通过点击勾选调度任务，也可通过点击全选框选择全选，点击口为选中口，点击0为取消口。 选中的调度任务，用蓝色底色高亮显示。 失效的调度任务，用灰色字体显示。 点击计划任务显示栏中的每一个字段名，可以进行升序、降序的排序，或同类型归类显示（时间、输出Pah输入Path、计划类型、起始日期，结束日期）。 显示过滤：针对页面中显示的调度任务的有效期进行筛选。A无：显示全部的调度任务A过滤失效任务：只显示当前日期在有效期内和有效期未到的调度任务。A只显示失效任务：显示已失效的调度任务。2.3. 新建/编辑任务点击新建任务按钮，或选中某一条调度任务并点击编辑任务按钮，弹出任务编辑弹出框，用于新建和编辑已有调度任务。(1)新建调度任务的界面和操作流程：a)点击左下角新建任务按钮；b)弹出任务编辑弹出框；c)填写切换时间(HH:MM:SS)d)选择输出(Path):点击右侧>,弹出输出选择框，通过下拉列选择对应的TUnneL并在该TUnnel中选择对应Path名称的输出。点击确定按钮，则输出(Path)框中显示：Path中文名称(AixaDSTName)e)选择输入(Path)：点击右侧>,弹出输入选择框，通过下拉列选择对应的Tunnel,并在该Tunnel中选择对应Path名称的输入。点击确定按钮，则输入(Path)框中显示：Palh中文名称(AixaSRCName)<>开路由。（执行模块需确认是否要修改）00EQfl>tnMl(12M 08T1B:COB1IMMl(12M 06T1)OZOOOC 1ZM!1rDS1OtMHO IlBMl5 n1111i(H a-o mini o2O<X 124)1”30,29, MTO-W-Ol0>408RM*X* IDST-vnlMOraM (MO POM D OUT >MitMI.o aux o ounttuFM> l<RCIw)MttM1HM11NB&«1«1Hft<raE ; CtoMOWBOPMN PWRMMTMMM* AORMN DbomtHMI MttH -g. numCttBW Mfwl 二m I * * «t*wBta*XMSNTunwi IlXlnMiiTtmt-C IXM% SetPWiPaA.MA*仕易 MMA *H% MIUAtt*nuoBbM WdUaJlUlaA23KH* 4l0jtg）选中某一输入/输出并确定后，在调度任务中输出/输入（Palh）的名称显示规则为：Path中文名+（AxiaChannelName）»（t_Path、t_source表）h）选择计划类型：通过下拉列来选择切换类型，按周、月循环。i）详细类型：设置调度任务的循环详细类型，使用7位二进制数表示周循环，使用31位二进制数表示月循环。当计划类型为周循环时，点击详细类型右侧>,弹出详细类型框（右侧）,通过勾选来选择对应时间是否调度，点击保存按钮，则详细类型框中显示二进制数烈，第一位为周日，依次类推，1表示切换，O表示无切换；当计划类型为月循环时，与周循环类似，对应31天选择，见下图运行时如当月不足31天，超出的日子不执行。j）调度任务的有效期设置:起始日期设置3月 2020*Today结束日明 KWflMK Q ¼ffiWA起始日期：通过点击右侧时间弹出框按钮，弹出时间选择框选择具体切换起始日期，日期的起始为某年某月某日0点起A结束日期：通过点击右侧时间弹出框按钮，弹出时间选择框选择具体切换结束日期，日期的结束为某年某月某日24点止。A长期有效选项，勾选表示该调度任务没有结束期限，此时结束日期显示为长期有效（或者OOOO-OO-OO）,右侧时间选择功能无效（长期有效打勾时，不能打开日期选择界面）。任务编IlX时间02:00:00Ie出(PathPathName(DST-Nane)予冶入(Path)PathName(SRC-Name)T计划类51I4HtM*详SB类51IIIIlIl起始日朋2020-01-01k）备注：在备注框内填写注释。I）确定：点击确定后，该任务在计划任务显示栏中最下条显示，最近一次新建的调度任务显示红色底色（临时显示，在新建另一条调度任务后,显示为另一条新建的调度任务，离开计划任务设置界面后即可不再显示红色）aOCKDW1796flR1(129DTlATmZ98CPGM(MOPGMDOUT)计超奥SlWWHH4fiAfi0111110UBQM2O2OO1O1AMBM2000-12-01Fil日018129Rl1206Tl98OAUX(AUXDOUT)Wflitft111111101202001-0120MX2918008aIVp2MDTlOBoonnecIWKitM11111112O2<H)l-O12020-12-01838PatFMama<DSTNmywIPtt*(BRCNvn>11111112Q01012020-12-01m）点击全局的保存按钮，保存数据库，保存成功后，新建的调度任务的红色底色消除（2）编辑调度任务的操作流程a）在计划任务显示栏中选择所需修改的调度任务。b）点击编辑任务按钮。c）弹出编辑任务弹出框（或者双击某一字段，直接弹出对应的修改框）。d）所需修改的调度任务的信息显示在弹出框内。e）修改相应内容。D确定：点击确定后，该任:务住i划任务显示栏中最下条旧示，显示红色底色。g）点击全局的保存按钮，保存数据库，保存成功后，编辑过的调度任务的红色底色消除。（3）复制任%a）在计划任务显示栏中选择所需复制的调度任务。b）点击复制任务按钮,弹出任务编辑弹出框，并填写被复制的任务的信息。c）修改需调整的内容信息。d）点击确定，新建一条调度任务，该任务在计划任务显示栏中最下条显示,显示红色底色。（4）删除任务a）在计划任务显示栏中选择所需删除的调度任务。b）点击删除任务按钮，删除该条调度任务，需二次确认。2.4. 批量任务操作栏批量任务操作栏位于任务编辑界面右下方，用于批量修改已有调度任务的有效期。（1）批量修改有效日期：a）在计划任务显示栏中勾选多个所需修改的调度任务。b）点击批量修改起始日期按钮，弹出日期选择框，选择调度任务的起始日期,修改后该批量任务在计划任务显示栏中最下条显示，显示红色底色。c）点击批量修改结束日期按钮，弹出日期选择框，可以选择日期和长期有效。修改后该批量任务在计划任务显示栏中最下条显示，显示红色底色。d）点击全局的保存按钮，保存数据库，保存成功后，编辑过的调度任务的红色底色消除.（2）清空当前列表：a）点击清空当前列表按钮，清空当前Tunnel显示栏所选的显示标签内所有的计划任务。需二次确认。b）清空列表功能只能用于每一个TUnne1,在全部的标签下是，清空当前列表功能不起效。（3）清除失效任务：a）点击清除失效任务按钮，清除当前通道显示栏所选的显示标签内所有起始到结束时间在当前时间前的计划任务。b）需二次确认。2.5. 调度任务保存时的冲突检测说明界面左上角有计划任务总保存按钮，用于对计划任务的操作进行保存（待讨论，如果编辑任务直接修改，则需要全局保存按钮）。在新建任务、编辑任务后点击保存按钮时，系统对现在调度任务进行比较,当相同的输出（Path）在有效起始日期和结束日期内，切换时间完全相同（或者在一个间隔时间内（如I分钟）有另一次调度任务），则弹框提示任务冲突，保存无效，且在计划任务显示栏（全部）中最下面显示冲突的调度任务，显示红色底色。当保存成功时，弹框显示保存成功。3 .计划任务监看界面通路显示栏状态栏计划任务监看界面做个一个独立的监看当前在运行的计划任务的显示界面。（也可在逻辑中心监看界面中加入打开按钮，打开独立显示界面，独立运行，不影响逻辑中心监看界面功能的正常使用）3.1. 通路显示栏
