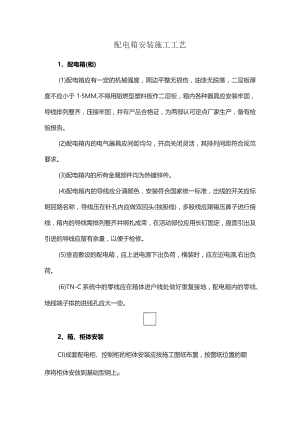

配电箱安装施工工艺1、配电箱(柜)(1)配电箱应有一定的机械强度，周边平整无损伤，油漆无脱落，二层板厚度不应小于15MM,不得用阻燃型塑料板作二层板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证，为两部认可定点厂家生产，备有检验报告。(2)配电箱内的电气器具应间距均匀，开启关闭灵活，其排列间距符合规范要求。(3)配电箱内的所有金属部件均为热镀锌件。(4)配电箱内的导线应分清颜色，安装符合国家统一标准，出线的开关应标明回路名称，导线压在针孔内应做双回头(独股线)，多股线应涮锡压鼻子进行接线，箱内的导线需排列整齐井绑扎成束，在活动部位应用长钉固定，盘面引出及引进的导线应留有余量，以便于检修。(5)垂直敷设的配电箱，应上进电源下出负荷，横装时，应左近电源,右出负荷。(6)TN-C系统中的零线应在箱体进户线处做好重复接地，配电箱内的零线、地线端子排的进线孔应大一些。2、箱、柜体安装CI)成套配电柜、控制柜的柜体安装应按施工图纸布置，按图纸位置的顺序将柜体安放到基础型钢上(I(2)单独柜体只找正面板与侧面的垂直度。成列柜体按W吭序就位后先找正两端的，然后挂小线逐台找正，以柜面为准。找正时采用05mm铁片调整，每处垫片最多不超过三片。(3)按柜底固定螺孔尺寸在基础型钢上定位钻孔，无特殊要求时，低压柜用M12的螺栓固定。(4)柜体就位找正找平后，柜体与基础型钢固定，柜体与柜体，柜体与侧挡板均应用镀锌螺栓连接。(5)每台柜体单独与接地母线连接。柜本体应有可靠、明显的接地装置,装有电器的可开启柜门应用裸铜软导线与接地金属构件做可靠连接。(6)柜体面漆层应完整无损，色泽一致。3、主要控制点(1)弹线定位A.根据设计要求确定配电箱的安装位置，并按照箱体外形尺寸进行弹线定位。B.在同一房间内，同类箱体高度应一致，允许偏±10mm。(2)明装配电箱及支架固定A.配电箱带有器具的箱门均应有明显可靠的裸软铜线PE线接地(IB.配电箱安装应牢固、平正，其允许偏差不应大于3mm,配电箱体高50cm以下，允许偏差15mm。C.配电箱上电器，仪表应牢固、平正、整洁、间距均匀。铜端子无松动，启闭灵活，部件齐全。(3)暗装配电箱A.暗装配电箱的固定需提前预留配电箱的安装孔洞；B.在预留孔洞中将箱体找好标高及水平尺寸。稳住箱体后用水泥砂浆填实周边并抹平齐，待水泥砂浆凝固后再安装箱面。C.安装箱面要求平整。周边间隙均匀对称，箱面平正，不歪斜，螺丝垂直受力均匀。(4)配电柜内电缆盘线绑扎A.进柜电缆沿配电柜两侧轨道按顺序依次绑扎牢固，电缆不交叉；电缆间200mm用扎带绑牢，并将多余部分剪掉B.电缆与接线端子压接时，必须垂直进线；端子之间保持一定距离；电缆末端要有标识；接线端子处应有安全隔栅板(5)配电柜内标识A.配电柜接线铜排，必须张贴'黄、绿、红、蓝"色标及警示标识；B.配电柜接线铜排，必须安装安全隔栅板；C.分相电缆要套热缩管，不能裸漏铜导线。(6)配电箱柜内接地线压接A.在配电箱柜内明确地排位置，端子与螺栓应匹配；B.接地线必须为黄绿双色线，编织铜线必须套阻燃绝缘套管；回流排螺栓外漏2-3扣C.导线应连接紧固，不伤芯线不断股,接线端子压接的导线截面积相同，同一端子孔上导线连接不多于2根，不同线径中间加垫片。回流排上螺栓不锈蚀，平垫、弹垫齐全；D.单芯电线（缆）直接压接在端子排上，多股导线（缆）应采用端子压接。（7）配电箱柜内分色接线A.配电箱内应按"黄、绿、红、蓝"线色对应相序接线；B.控制箱内电源、控制回路要用约定好的线色，分别接相应端子；C.做好标识，导线压接应打回头；D.分别设置零线（N）和保护地线（PE线）汇线排流，零线和保护地线经汇流排配出；带有电气原件的配电箱门与PE汇流排可靠连接，形成良好导通回路；（8）机柜配电箱内配线IA.配电柜内配线时进、出端线缆颜色需一致；IB.配电柜的盖板上对应开关需标注所控制回路（I
