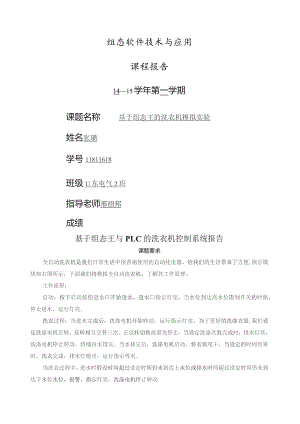

组态软件技术与应用课程报告1415学年第一学期课题名称基于组态王的洗衣机模拟实验姓名张璐学号11811618班级U东电气2班指导老师邢绍邦成绩基于组态王与PLC的洗衣机控制系统报告课题要求全自动洗衣机是我们日常生活中很普遍使用的自动化电器，给我们的生活带来了方便,演示模块如右图所示，下面我们将模拟全自动洗衣机，了解其工作原理。工作流程：启动：按下启动按钮进水口开始进水，进水口指示灯亮，当水位到达高水位限制开关的时候，停止进水。运行灯亮。洗衣过程：当进水完成后，洗涤电机开始转动，运行指示灯亮。为了更好的洗涤衣服,我们设定洗涤电机正转，反转相互交替三次。正反转切换前需先停止，当设定洗涤次数完成时，排水灯亮，洗涤电机停止转动。将桶内水排完。当水排完后，洗涤电机启动，将衣服甩干，当设定的时间结束时，洗衣完成，排水灯熄灭，运行指示等灭。当洗衣过程中，进水时假设时间超过设定时间仍未到达上水位或排水时间超过设定时间仍未到达下水位水位，报警，指示灯亮，洗涤电机停止转动设计要求(1)根据题目要求正确连线;(2)实现PLC与组态王之间的正常通信：(3)在组态王中绘制能够正确反映题目要求的画面，定义相关变量，进行相应的动画链接，且实物与画面能够双向监控；(4)对进水口指示灯亮的次数进行计数，计数到十次后将次数清零。绘制报警画面，大于3次进行报警：(5)实现进水口指示灯亮的次数的实时曲线显示；(6)实现进水口指示灯亮的次数的历史曲线显示。设计流程洗衣机流程图如下列图所示：系统设计硬件连接全自动洗衣机地址分配如下表所示：输入输出器件说明器件说明XO启动YO进水Xl停止Yl出水X2上限Y2电机正转X3下限Y3电机反转Y4运行指示灯Y5报警全自动洗衣机电气接口图：设备设置选中设备中的板卡，双击新建软件设计1动画制作整体动画如下：2变量定义3程序设计总的事件命令语言：按下启动按钮，进水口开始进水按下停止全部停止按下按下手动加水按下自动加水按下上限位按下加水按下下限位计数10次清零报警设置实时曲线设置历史曲线设置实验结果与分析点击全部存，然后再点击切换到view,观察洗衣机模拟运行情况运行情况：按下自动加水按钮再按启动，洗衣机开始自动加水运行，按下手动加水模式再按启动,那么需手动加水运行。当到达上限位时，按下上限位按钮，洗衣机进水指示灯灭，运行指示灯亮，洗衣机开始正转，正转三秒后再反转三秒，正反转之间有一秒停顿。正反转三次后，洗衣机电机停止运转，出水口指示灯亮，洗衣机开始排水，当水位到达下限位时，按下下限位按钮，电机开始正转，洗衣机开始脱水，运转九秒后洗衣机停止运转。当进水或出水超过九秒后，洗衣机停止运行，报警灯亮。按下停止，所有状态全部停止运行。从表格和图可以看出，进水次数到达3次报警，到达10次后清零。
