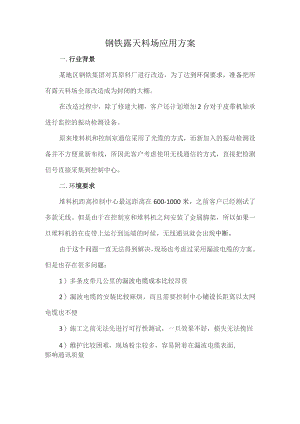

钢铁露天料场应用方案.docx

钢铁露天料场应用方案一.行业背景某地区钢铁集团对其原料厂进行改造，为了达到环保要求，准备把所有露天料场全部改造成为封闭的大棚。在改造过程中，除了修建大棚，客户还计划增加2台对于皮带机轴承进行监控的振动检测设备。原来堆料机和控制室通信采用了光缆的方式，而新加入的振动检测设备并不方便重新布线，所因此客户考虑使用无线通信的方式，直接把检测信号直接采集到控制中心。二.环境要求堆料机距离控制中心最远距离在600-1000米，之前客户已经测试了多款无线。但是由于在控制室和堆料机之间安装了金属脚架，所以如果一旦堆料机的在皮带上运行到远端的时候，无线通讯就会出现中断。由于这个问题一直无法得到解决，现场也考虑过采用漏波电缆的方案。但是也存在很多问题：1）多条皮带几公里的漏波电缆成本比较昂贵2）漏波电缆的安装比较麻烦，而且需要控制中心铺设长距离以太网电缆也不便3）施工之前无法先进行可行性测试，一旦效果不好，损失无法挽回4）维护比较困难，现场粉尘较多，容易附着在漏波电缆表面,影响通讯质量三解决方案客户最后放弃了漏波电缆的方案，选择了网电科技的无线通信方案先进行测试。网电科技的工程师到达现场后将WD-G40C和定向天线安装在堆料机的驾驶室旁，用以太网连接振动检测设备。从图中可见金属脚架相对比较密集，这种情况下对无线信号的遮挡其实是非常严重的。在控制中心的楼顶上同样安装了WD-G40A,同时和交换机连接，接通了客户PC端的监控软件。可以看到从控制中心楼顶几乎隔着金属脚架无法看清堆料机，现场的条件确实相对比较恶劣。四.昆山网电科技工业无线通信产品网电科技的G40系列工业无线一直是以稳定抗干扰的优良性能而著称。WD-G40是最新发布的一款基于IEEE802.11acwave2技术的产品。它的工作温度、输入电源、浪涌、ESD和抗震等设计均符合工业标准及相关认证，同时可在2.4GHZ和5GHz频段上运行，2.4G和5G双通道基带，确保无线连接的实时性，在遮挡较多的情况下，通讯更加稳定。此外，在不牺牲灵敏度的前提下,将原来802.11abgn技术下的带宽也提升至了15C)MbPS,数据传输速率高达1267Mbps,这样可以更好的支持视频信号的传输。在完成了天线架设和无线配置之后，几乎没有怎么调整天线的角度，无线信号就接通了，而振动检测仪的数据也顺利进入了控制中心的电脑。而且大机在轨道上运行时候无线通讯一直都很稳定，在客户的要求下在现场一直测试了2周时间，始终工作正常。五.方案结语昆山网电科技作为工业无线设备的专业制造商，为广大的工业现场提供专家级通信方案，使得客户非常满意，保障了严苛工业环境下的稳定通讯。
