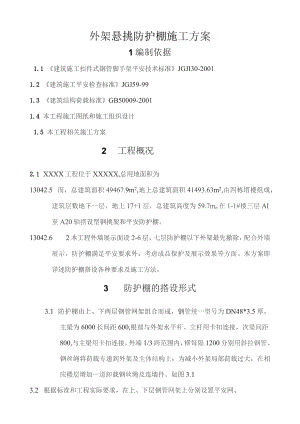

外架悬挑防护棚施工方案.docx

外架悬挑防护棚施工方案1编制依据1.1 建筑施工扣件式钢管脚手架平安技术标准JGJI30-20011.2 建筑施工平安检查标准JGJ59-991.3 建筑结构荷载标准GB50009-20011.4 本工程施工图纸和施工组织设计1.5 本工程相关施工方案2 工程概况2.1 XXXX工程位于XXXXX,总用地面积为13042.5 而，总建筑面积49467.9m2,地上总建筑面积41493.63m2,由四栋塔楼组成，建筑层数地下一层，地上17+1层，总建筑高度为59.7mo在1-1#楼三层Al至A20轴搭设型钢挑架和平安防护棚。13042.6 2本工程外墙展示面设2-6层，七层防护棚以下外架最先撤除，配合外墙展示，防护棚满足平安要求外，考虑成品保护及展示效果等方面。本方案即详述防护棚搭设各种要求及施工方法。3 防护棚的搭设形式3.1 防护棚由上、下两层钢管网架组合而成，钢管统一型号为DN48*3.5厚，主梁为6000长间距600,根部与外架水平杆、立杆用卡扣连接，次梁间距800,与主梁用卡扣连接，外端1/3跨范围内，横每隔1200分别用斜拉钢管、钢丝绳将荷载专递到外架及主体结构上；为减小外架局部荷载过大，在相应楼层增加一道卸载钢丝绳及连墙件。如图3.13.2 根据标准和工程实际要求，在上、下层钢管网架上分别设置平安网、竹排、模板、铁皮、止水雨布和警示标志等平安标的物。4 材料要求4.1 钢管：采用DN48*3.5焊管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB700-79普通碳素结构钢技术要求中Q235A钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应大于25kg.4.2 扣件：扣件及其附件符合GB978-67可锻铁分类及技术条件的规定，机械性能不低于KT33-8的可靖铁的制作性能，其附件的制造材料应符合GB700-79中A3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于Imm,扣件外表应进行防锈处理。脚手架采用的扣件，在螺拧紧扭力矩65N.m,不得发生破坏。4.3 脚手板：采用铁板网片。4.4 平安网：采用密目式平安网。5 防护棚受力计算5.1 计算模型简化5.1.1 本工程的防护棚主要起平安防护作用，防止高空附物直接落地，考虑施工荷载、自重及附物荷载。模型简化如图5.1.1：5.1.2简化模型为主梁根部两个固定较支座，垂直荷载为横向1200范围内（即两跨）的自重和活载，拉杆及钢丝绳仅考虑受拉。5.2 计算荷载5.2.1 脚手板：脚手板自重标准值(K/N:0.3:5.2.2 栏杆、挡杆：栏杆冲压钢，栏杆、挡脚手板自重标准值(KNm2):0.11；5.2.3 施工人员等活荷载(KNm2):2.00；5.2.4 模板自重标准值(KNm2)：0.35；5.2.5 平安设施于平安网(KN/m2)：0.005；5.2.6 钢管自重:38.4Nm扣件：14.6N/个。5.2.7 查建筑结构荷载标准风荷载WK=O.7UzUsW。,取证负荷载最大值!KNm2,考虑刮大风不上架施工，负荷载由自重,施工荷载抵消，不单独计算。5.2.8 取两跨计算，主梁上每根次梁的简化集中荷载F=1.2*0.8*(0.35+0.3+0.01)+2*38.4*(0.8*2+1.2)/IOoO+14.6*8=0.849KN5.3 材料计算参数5.3.1 钢管:外径d=48mm;壁厚t=3.5mm;载面积A=489mm2;惯性矩I=I2190Omm4;载面模量W=5080mm3;回转半径1=15.8111111；每米长质量=38.4口111.5.3.2 防护棚为上、下两层钢管网架拼制，主梁按两根钢管受力考虑。长细比r=80015.8=50.6.查建筑工程施工技术标准附录D轴心受压构件的稳定系数，=0.849.竖向立杆加强上、下层钢管架连接，只考虑自重，不考虑受力。5. 4各杆件受力计算6. 4.1各杆件弯矩如图5.4.L杆件最大弯矩应力按下式计算O=M/%WzS（f）其中，b一均匀弯曲的受弯构件整体稳定系数。7. 4.2.1钢丝拉绳（斜拉杆）的轴力RU我们均取最大值进行计算，为64.99KN；如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算；EkAfJk其中【Fg】一钢丝绳的容许拉力（KN）E-钢丝绳的钢丝破断拉力总和（KN）计算中可以近似计算FK=O.5d2,d为钢丝绳直径（Inn1）;a钢丝绳之间的荷载不均匀系数，对6*19、6*37、6*61钢丝绳分别取0.85、0.82和0.8K钢丝绳使用平安系数。计算中Fg取5.41KN,a=0.820,K=10000,得到：d=11.5mm.钢丝绳最小直径须大于12mm才能满足要求。出于平安余量考虑，采用17钢丝绳。钢丝拉绳（斜拉杆）的轴力RU我们均取最大值进行计算作为吊环的拉力N为N=RU=5410N.O=NAf其中，f为拉环钢管抗拉强度，按照混凝土结构设计标准10. 9.8,在物件的自重标准值作用下，每个吊环按2个载面计算的。吊环的应力不应力大于50N/mm2,f=50.0N/mm2.所需要的吊环最小直径D=5410*4/（3.142*50.00*2）l2=8.3m.本工程以钢丝绳穿墙错固代替吊环。5. 4.2.2拉杆，以最大拉力计算拉杆的内力载面积A=489mm2,N=5.41KNF=NA=5.41*1000/489=11.lNmm2<205Nmm26. 4.2.3按照建筑施工扣件式钢管脚手架平安技术标准培训讲座刘群主编，P96页，双扣件承载力设计值取16.OOKN按照扣件抗滑承载力系数080,该工程实际的旋转双扣件承载力取值为12.80KN.纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算标准5.2.5）；RRc其中Rc一扣件抗滑承载力设计值，取12.80KN;R-纵向或横向水平杆传递给立杆的竖向作用力设计值；计算中R取最轴力，R=4.06KNR<12.80KN,所以双扣件抗滑承载力的设计计算满足要求；7. 防护棚的细部构造7.1 防护棚平安措施，主要材料为平安防护网、竹排脚手板、模板及警示条文（600高）。具体布置如节点图1.7.2 防护棚根部防水措施，防护棚与外墙间隙用模板固定封闭,棚上500高处钉0.2厚铁皮，宽1200-1300以砂浆补缝，上铺防水雨布两道。转角、阳台等局部有高差处，砌水泥实心砖填满，并以防护砂浆收口。7防护棚的搭设7.1 施工准备，技术人员应熟悉上部图纸，熟悉各部位及高度的结构变化，工程部应组织必要的物料进场，其中包括中48*3.5mm钢管、对接卡口、直角扣件、旋转扣件、平安网等，以备外脚手架搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员和安质人员对作业班组进行作业前技术、平安交底。架子工必须具备国家标准特种左右人员平安技术考核管理规那么的条件，经过培训、考核、取得平安操作证并经体检合格前方可从事脚手架安装、撤除作业。7.2 防护棚搭设要求1. 2.1搭设的根本要求是：横平竖直、整齐清晰、图形一致、平竖通顺连接牢固，受荷平安、有平安操作空间、不变形、不摇晃。7.2.2防护棚的搭设严格遵守以下施工流程；下层主梁钢管一下层根部次梁钢管一拉杆钢管一下层外侧次梁钢管一钢丝绳一下层竹排、平安网铺设一上层主梁钢管一上层次梁钢管一外沿栏杆一上层模板铺设一警示标志、底层平安网一根部防水措施2. 2.3防护棚的搭设除了按顺序搭设处，还得注意下例事项；7. 2.3.1按照规定的构造方案和尺寸进行搭设8. 2.3.2及时与结构拉结或临时支顶，以确保搭设过程的平安9. 2.3.3拧紧扣件拧紧和程度要适当）1. 2.3.4有变形的杆件和不合格的扣件（有长度、扣接不紧不紧等）不能使用7. 2.3.5搭设工人必须配挂平安带8. 2.3.6随时校正杆件的垂直和偏差防止偏差过大9. 2.3.7没有完成的防护棚，在每日收工时，一定要确保钢管网架稳定，以免发生意外10. 2.3.8平安网，防护棚的上、下侧均要满挂平安网，网边沿与横杆或建筑物要牢固的扎结，固定点的间距应不大于50cm,边沿投挡板，相临两网之间的拼接要严密。7.2.4搭设的一般规定7. 2.4.1架子工应熟悉图纸，熟悉现场集体情况，了解技术交底的意图和施工操作方法，并将符合要求的钢管、扣件等材料运至现场、分类堆放，搭设前清楚障碍物。8. 2.4.2架子工作业时，必须佩带好平安帽、系好平安带，严禁穿高跟鞋、拖鞋或硬底鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，撤除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在钢管网架上非工作停留口9. 2.4.3凡遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待管架上雨吹干后进行，防止滑落。10. 2.4.4在靠近电源处撤除脚手架时，必须将电源先切断惑严密防护，必要时变更位置前方可进行作业，不准将电源线拉在脚手架上，以防止漏电伤人。11. 2.4.5不在防护棚上附装机械设备、拉缆风绳等。12. 2.4.6防护棚设置栏杆与挡脚板，栏杆高度不低于1.2m,挡脚板用七夹板制成，高度不低于180mm。13. 2.4.7搭设防护棚必须严格按照标准要求选用材料，对于压扁、弯曲、锈蚀和有裂缝的钢管及不合格的构件，严禁使用，扣件螺栓应满足正常状况下的扭力矩要求(5-6kg.m)o14. 2.4.8脚手架搭设的技术要求及允许偏差序号工程技术要求也许偏差1乂杆垂直度：Hmax>30mHmax100mm2间距步距偏差÷20mm柱距偏差±50排距偏差±20m11)3横杆高差杆两端±20mm同跨同一横载面内的高差±IOnini4扣件安装扣件距离中心节点150mm相邻立柱对接扣件昌差-50mm5脚手架外伸偏差、搭接050mm8防护棚的撤除14.1 在防护棚撤除前应作好以下工作14.1.1 对防护棚进行平安检查，确认不存在严重隐患。如存在影响撤除防护棚平安的隐患，应先对防护棚进行修整和回固，以保证防护棚的撤除过程中不发生危险。14.1.2 在撤除防护棚时，应先清理铺设层上的垃圾杂物，去除时严禁高空下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的集中装入容器运下。15. 1.3防护棚在撤除前，应先明确撤除范围、数量、时间和撤除顺序、方法、物件垂直运输设备的数量，撤除的平安措施和警戒区域。15.1 严格遵循撤除顺序，由后搭先拆，先搭后拆，同一部位撤除顺序是:铺设层一-次梁钢管-一主梁钢管。15.2 撤除防护棚时，下部的出入口必须停止使用，对此除监护人员要特别注意外，还应在出人口出置明显的停用标志和围栏，此装置必须内外双面都加以设置；15.3 在撤除的防护棚周围，于坠落范围明显“禁止入内"字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内；15.4 防护棚人工撤除，上下运输也为人工传递，拆下的钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送出库保管以备今后使用；15.5 防护棚撤除时遇大风
