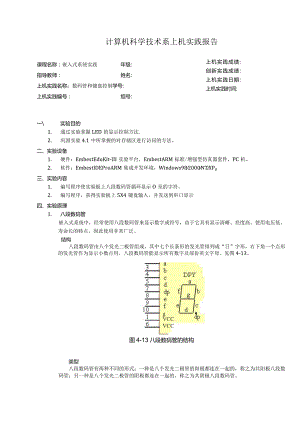

嵌入式系统实践上机实践报告--数码管和键盘控制.docx
上机实践成绩: 创新实践成绩: 上机实践日期: 上机实践时间:计算机科学技术系上机实践报告课程名称：嵌入式系统实践年级:指导教师：姓名:上机实践名称：数码管和键盘控制学号:上机实践编号：组号:一实验目的1. 通过实验掌握LED的显示控制方法.2. 巩固实验4.1中所掌握的对存储区进行访问的方法。二、实验设备1. 硬件：EmbestEduKit-III实验平台，EmbestARM标准/增强型仿真器套件，PC机。2. 软件：EmbestIDEProARM集成开发环境，Windows982000NTXP三、实验内容1. 编写程序使实验板上八段数码管循环显示O至的字符。2. 编写程序，获得实验板上5X4键盘输入，并发送到串口显示四、实验原理1. 八段数码管嵌入式系统中，经常使用八段数码管来显示数字或符号，由于它具有显示清晰、亮度高、使用电压低、寿命长的特点，因此使用非常广泛。结构八段数码管由八个发光二极管组成，其中七个长条形的发光管排列成“日”字形，右下角一个点形的发光管作为显示小数点用，八段数码管能显示所有数字及部份英文字母。见图4-13。g VCCVCC图4-13八段数码管的结构类型八段数码管有两种不同的形式：一种是八个发光二极管的阳极都连在一起的，称之为共阳极八段数码管；另一种是八个发光二极管的阴极都连在一起的，称之为共阴极八段数码管。工作原理以共阳极八段数码管为例，当控制某段发光二极管的信号为低电平时，对应的发光二极管点亮，当需要显示某字符时，就将该字符对应的所有二极管点亮；共阴极二极管则相反，控制信号为高电平时点亮。电平信号按照dp,g,e.a的顺序组合形成的数据字称为该字符对应的段码，常用字符的段码表如下：表4-16常用字符的段码表字符dpgfedCa共阴极共阳极0001111113FHCOH10000011006HF9H2010110115BHA4H3010011114FHBOH40110011066H99H5011011016DH92H6011111017DH82H70000011107HF8H8011111117FH80H9011011116FH90HA0111011177H88HB011111007CH83HC0011100139HC6HD010111105EHAlHE0111100179H86HF0111000171H8EH0100000040HBFH1000000080H7FH熄灭00000000OOHFFH显示方式八段数码管的显示方式有两种，分别是静态显示和动态显示。静态显示是指当八段数码管显示一个字符时，该字符对应段的发光二极管控制信号一直保持有效。动态显示是指当八段数码管显示一个字符时，该字符对应段的发光二极管是轮流点亮的，即控制信号按一定周期有效，在轮流点亮的过程中，点亮时间是极为短暂的（约ImS）,由于人的视觉暂留现象及发光二极管的余辉效应，数码管的显示依然是非常稳定的。2. 电路原理EMBESTEduKit-III教学电路中，使用的是共阳极八段数码管，数码管的控制通过芯片ZLG7290控制，各段的控制信号是芯片ZLG7290的SEGASEGG引脚控制，需要显示的段码通过HCdTTE4-14八段数码管连接电路U405ZLG7290VDD33图4-15八段数码管控制电路键盘发生动作后CPU获得情报后主动到寄存器中读取键盘中断工作示意图键盘工作原理(8X8)8行8列产生64个信号，支持64个键r12r3r4r5r6"r8dc2c3c4c5c6c7c8Dig和Seg,分别用作键盘矩阵的行线和列线13Dig77SegA23QA19TiDigdSegB22_Di 4p3OCgL/ p774i Q5 _inDegr96DIgl r; rMgU10DlgUcg20QP1619oUAVUlz1814oLL /IbJTUbLzCaCl1711GND/RES5引牌号引脚名引脚属性引脚描述13,12,21,22,3-6Dig7-0I/OLED显示位驱动及键盘扫描线10-7,2, 1,24,23SegH-AI/OLED显示段驱动及键盘扫描线20SDAI/O12C总线接口数据/地址线19ScLI/OI2C总线接口时钟线14/INTO中断输出端,低电平有效15/RESI复位输入端,低电平有效17OSClI连接晶体以产生内部时钟180SC2O16VCC电源电源正(3.3S.5V)11GND电源电源地其中ZLG7290系统框图:SegHSegADig7DigOSCLSDAZINTVCCGND五、实验步骤1. 准备实验环境使用Embest仿真器连接目标板，使用EmbeStEdUKit11I实验板附带的串口线，连接实验板上的UARTO和PC机的串口。2. 串口接收设置在PC机上运行WindOWS自带的超级终端串口通信程序（波特率115200、1位停止位、无校验位、无硬件流控制）；或者使用其它串口通信程序。3. 打开实验例程1）拷贝光盘CDlSoftwareEduKit44bO文件夹到EmbeStlDEExamplesSamsung目录下；2）使用EmbeStIDE通过EmbeStJTAG仿真器连接实验板，打开实验例程目录4.6_8led_test子目录下的8led_test.pjf例程，编译链接工程成功；3）点击IlsE的DebUg菜单，½RemoteConnect项或F8键，远程连接目标板；4）点击IDE的DebUg菜单，选择DoWnload下载调试代码到目标系统的RAM中；5）点击DebUg菜单的Go或F5键运行程序。4. 观察实验结果1）,在PC机上观察超级终端程序主窗口，可以看到如下界面：bootsuccess.8-segmentDigitLEDTestExample（PleaselookatLED）2） .实验系统八段数码管循环显示09字符。5. 完成实验练习题理解和掌握实验后，完成实验练习题调试过程、结果和分析1. 首先分别装载运行了实验6数码管、实验7键盘的示例程序，了解了试验箱上数码管对应的地址,如下表所示：0x130x120x110x100x170x160x150x14接着观察实验7的程序发现从试验箱上的键盘输入的字符是放在UCChar这个变量中，然后通过串口通信显示在超级终端上的；所以只需要将这个变量记录下，同时调用实验6数码管中的全局数组即可将键盘输入在数码管上显示出来。2. 理清楚这个总体思路后，再根据实验要求上的内容逐步实现：初始化数码管的清空还是很容易的，直接将'0'写入到数码管地址中即可；09、AF情形类似，新输入的值放入在0x14中之前的值全部左移一位，在写左移这部分代码for循环时由于数码管地址有些混乱所以调试花费了不少时间。3. 在显示时需要左移的不再是一位，需要写一个封装的move函数，当判断出UCChar<255时分别对输入的'+调用m。VC函数后再将输入值放到0x16、0x15、0x14中；其中'FUN'需要单独判断UCChar是否为OXFF再左移、输入。七、总结1. 这次的实验由于是数码管与键盘两次合并在一起，所以还是给了比较充足的时间来完成。预习时不太清楚怎么将数码管与键盘相联系，在运行了示例程序后了解到变量UCChar和数组CszDigital口起到了桥接的作用。2. 总体来说这次实验还是完成得比较成功的，理解示例程序花费了不少的时间，一旦读懂了程序之后这次实验就可以解决了。（创新）下面代码中用颜色标注的部分是我自己写的代码用来实现题目要求。不过那是一个比较直接的方法，简单易懂。为此我还有一种方法：因为Ll包含03数码管，L2包含47数码管，从左向右分别为3,2,1,0,7,6,5,4。为此数码管上的字符移动起来比较麻烦。我们可以新建一个buffer8o每次我们往相应的数码管写入字符的时候，我们可以先写入buffer里面，字符的移动也可以先在buffer里面执行。然后，我们将buffer与原来数码管的地址数组相对应。这样我们便于理解问题，写的程序也比较简练。八、附件1.程序代码1tfinclude*44b.h*tfinclude'44blib.h"#include*def.h*#include"iic.h"intf_nKeyPress;unsignedcharf_szDigital=0xFC,0x60,OxDA,0xF2,0x66,0xB6,OxBE,OxEO,OxFE,0xF6,/O9OxEE,OxFF,0x9C,OxFD,0x9E,0x8E,/A8.CO.EFOxl,0x2,0x0,0x92,0x90;/,-close三二voidkeyboard_test(void);voidkeyboard_int(void)：UINT8Tkey.set(UINT8TucChar);voidkeyboard_test(void)(i11ti,j,k;UINT8TucChar,t;iic_init();for(i=0;i<8;i+)iic_write(0x70,0xl0+i,0);/setEINT2interrupthandlerpISR_EINT2=(int)keyboard_int;for(;)f_nKeyPress=0;/ enable EINT2 intrINTMSK=rINTMSK&C(BIT.GLOBALBIT_EINT2);while(f_nKeyPress=0);iic_read(0x70,0xl,A
