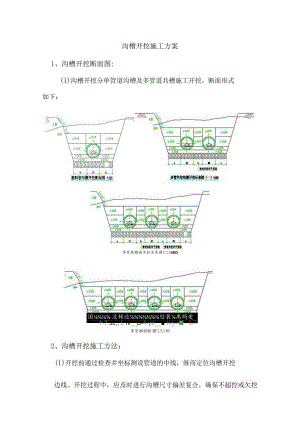

沟槽开挖施工方案1、沟槽开挖断面图:(1)沟槽开挖分单管道沟槽及多管道共槽施工开挖，断面形式如下：多甘共鄢城不拉示青国(二)ItSO国没赖还愆装离蚂爱堰塞I1-7 JL, L N_B-4-J_ Hj-一L7多管涮丽酝OT(三)例2、沟槽开挖施工方法：(1)开挖前通过检查井坐标测设管道的中线，继而定位沟槽开挖边线。开挖过程中，应及时进行沟槽尺寸偏差复合，确保不超挖或欠挖返工。在沟槽开挖和管道安装施工期间，严密监测坡顶位移，随时分析监测数据。测量与监控的流程、允许偏差应符合相关规范和本项目深基坑专项施工方案的要求。沟槽开挖管道两侧工作面宽度见下表:管外径D0(mm)一侧工作宽度(Inm)Do5OO3505OO<DolOOO400lOOO<Do15OO50015OO<Do3OOO700(2)沟槽土方采用反铲挖掘机开挖，石方采用液压破碎机开凿。沟槽土石方开挖至管道两侧，沟槽回填以外部分土石方采用自卸汽车装运至本工程永久建筑区域回填地基。预留用于沟槽回填的土石方再由挖掘机翻挖至沟槽两侧开挖线外5m范围堆放，为管道施工提供作业面，待管道安装完毕后用于沟槽回填。若场地内回填区因高、低压线路迁改或者因正常施工工序未完成导致回填区暂不能回填的情况,先将沟槽开挖出的土方暂时堆放在沟槽开挖线外5m范围堆放，堆高不得超过2m,待回填区工作面出来后，再将沟槽外堆放的多余土石料挖运至回填区进行填筑。施工时严格按照设计坡度进行边坡开挖，不得挖反坡。临时堆土高度小于2m,堆土边坡坡度应大于1：1。(3)沟槽土质边坡采用反铲修坡，随挖随修，沟槽边坡应密实,沟壁应平顺，不得出现松散和倒坡现象。土质边坡在确保安全的情况下按设计1:0.671:1放坡，若因土质太软，出现坍塌现象，根据现场实际情况在确保安全的情况下加大至1:1.25,若还是出现边坡坍塌,及时联系地勘、设计到场与其他参建各方会商处理方案；石质边坡在确保安全的情况下按设计1025进行放坡。(4)对于多管道同槽安装的沟槽以最低标高管道进行沟槽底部开挖标高控制，原则上最高埋置管道与最低埋置管道底部高差不大于30Omm。最高管道底部超挖部分随最低管道垫层及最低管道安装后侧壁回填石屑分层回填夯实并满足设计压实度要求。(5)地基承载力检测采用触探法，设计基底承载力为100kPa,若基底承载力达不到设计200kpa,往下继续开挖500mm后换填级配碎石，待检测合格后及时请参建各方进行验槽并收方。(6)管道底部、两侧及顶部一倍管径或500mm范围垫层采用碎石屑进行填筑，垫层回填采用人工回填及摊铺，每层回填压实厚度不大于200mm,压实度达到设计对各个部位的压实度要求。回填用石屑在场地南侧、北侧、西侧分别平整约2000平米的场地进行集中堆放，然后采用装载机转运至沟槽边，然后人工转运回填。垫层填筑厚度见下表：管径DN(mm)300-500600700-8001000-140021600垫层厚度H(Inm)150160200300400
