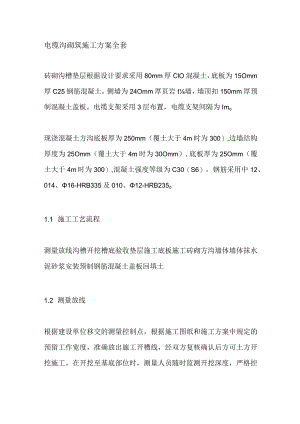

电缆沟砌筑施工方案全套.docx
电缆沟砌筑施工方案全套砖砌沟槽垫层根据设计要求采用80mm厚ClO混凝土，底板为15Omm厚C25钢筋混凝土，侧墙为24Omm厚页岩t墙，墙顶扣150mm厚预制混凝土盖板。电缆支架采用3层布置，电缆支架间隔为Imo现浇混凝土方沟底板厚为250mm（覆土大于4m时为300）,边墙结构厚度为25Omm（覆土大于4m时为30Omm）,底板厚为25Omm（覆土大于4m时为300）,混凝土强度等级为C30（S6）。钢筋采用中12、014、16-HRB335及010、12-HRB235o1.1 施工工艺流程测量放线沟槽开挖槽底验收垫层施工底板施工砖砌方沟墙体墙体抹水泥砂浆安装预制钢筋混凝土盖板回填土1.2 测量放线根据建设单位移交的测量控制点，根据施工图纸和施工方案中规定的预留工作宽度，准确放出施工开槽线，经双方复核确认后方可土方开挖施工。在开挖至基底部位时，测量人员随时监测开挖深度，严格控制预留土方厚度在200mm以上。人工清槽前，在槽底放出L5XL5m方格网，标示出高程点，严格按高程施工。1.3 沟槽开挖根据方沟的埋深、现况地面标高及沟槽放坡坡度（一般按1：0.5设置）,在地面用白灰撒出合槽槽口边线，采用反铲挖掘机开挖。机械挖槽应确保槽底土壤不被扰动，基底预留200mm土层人工清底。开槽时若遇到墓穴、枯井、不明构筑物、不明管线等情况时妥善保护现场并及时通知有关部门协同处理。由于沟槽较深，每隔50m设爬梯供施工人员上下。开槽后应人工修整槽底，复核槽底高程。严格控制槽底高尺寸，防止超挖。施工垫层前组织有关人员对基槽进行验槽，进行钎探，检查是否有不良地层。凡有不良地层处要与设计联系，商定处理措施。1.4 钎探、验槽土方检底后，立即组织人员按设计及规范要求进行钎探，探孔按1.5m间距梅花型布置，如实记录锤击数，作为勘探、设计等多方人员验槽的依据，钎探孔以粗砂添实；及时会同建设单位、工程监理等约请设计、地质勘探等有关部门，进行基槽核验，对存在问题妥善处理后，立即组织下道工序施工，防止长时间晾槽。1.5 页岩砖砖砌沟槽施工1.5.1 垫层施工钎探、验槽合格后，支垫层模板。按垫层的设计尺寸，放出垫层外边线，采用100XIOomm方木支好边模；边摸采用e20钢筋钎固定，钢钎间距不大于L0m0当边摸验收合格后进行混凝土浇注；垫层采用ClO商品碎，搅拌运输车运输。视情况可采用溜槽或碎输送泵进行浇注，平板振捣器振捣，用木抹子找平。1.5.2 底板施工待垫层混凝土达到一定强度要求后，可进行钢筋混凝土底板施工。(1)钢筋加工与绑扎a.钢筋加工：钢筋加工前，对已进场的钢筋按照设计图纸和规范要求的质量、规格、型号以及出厂必备的证明进行检查验收和核对；实验员及时取样送检，经检验合格的钢筋才允许加工。根据设计图要求进行钢筋的加工，加工的形状、尺寸和允许偏差均应符合设计和规范要求；形状比较复杂的钢筋，在大批量加工之前,应先按1：5的比例进行放样，然后按大样加工的方法进行批量加工。加工好的钢筋应按规格、型号运送到现场码放整齐，并用覆盖物将钢筋进行覆盖。b.钢筋绑扎前，应先在垫层上按图纸要求弹出钢筋分档位置线，先绑扎底板下层钢筋，钢筋接头位置错开50%,底板钢筋全扣绑扎，不得跳扣。钢筋绑扎好后随即垫好垫块，确保混凝土保护层厚度。（2）支立底板边摸底板钢筋绑扎验收合格之后，进行边摸的支立。边模采用300X1500组合式钢模和配套扣件拼装，中48钢管、100XlOO方木、顶托等作为支撑。（3）浇注底板混凝土钢筋、模板经验收合格后进行混凝土浇注。底板采用C25S6商品混凝土，搅拌运输车运输到施工现场；根据现场情况采用混凝土输送泵浇注。混凝土浇注之前应搭好施工马道，避免钢筋变形。由一端开始浇筑混凝土，一次浇平。采用50插入式振捣棒和平板振捣器相配合，振捣器快插慢拨，插点均匀。板面采用平板振捣器振平，用人工找平抹光。混凝土浇注之后，夏天覆盖草帘浇水养护不小于七天。冬天应采取保温防冻措施1.5.3 破砌方沟墙体(1)原材料要求a.砌筑砖采用MUIo页岩砖，砖质量符合现行北京市有关标准规定，并符合设计要求。砌筑页岩砖用MlO水泥砂浆，内外抹面采用1：2.5水泥砂浆，各厚15mm。砂浆强度符合设计规定。砂浆配合比采用质量比，并经实验确定。砂浆拌合均匀，流动性以圆锥体沉入度计测定，符合施工要求并且保水性良好。砌筑砖墙用砂浆的流动性宜为7IOCm,拌合好的砂浆应在初凝前使用完毕，已经凝结的砂浆不得使用。(2)砌筑方法a.页岩砖砌筑前应检查基础尺寸、高程及中线位置，合格后且基础混凝土强度达到1.2Nmm2,方可开始砌筑。与混凝土基础相接的砌筑面先清扫，并用水冲刷干净。砌筑前根据中线放出墙基线,搭底摆缝，确定砌法。使用前应浸水，不得有干心现象。砌体应上下错缝，内外搭接，采用一顺一丁或三顺一丁砌法，但最上一层和最下一层砖，应用丁砖砌筑。b,砌成时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖直灰缝宽度应为IOmm,允许误差2mm。砌筑直墙应挂线,砌体表面平直，随砌随找，不得敲打找平每米高的墙体砖层数应一致，砖墙的伸缩缝与底板的伸缩缝应体同时砌筑，当砌筑间断时，应砌成斜茬。接茬砌筑时，应先用水将斜茬冲洗干净，并使砂浆饱满。气温高、干燥、易失水的环境垂直贯通，缝的间隙尺寸符合设计要求，并砌筑整齐，缝内挤出的砂浆应随砌随刮干净。破墙的转角处和交接处应与墙下，砌筑后应立即覆盖，洒水养护。（3）水泥砂浆抹面a.抹面前，将砌体表面的残余砂浆清除干净，并将其墙面洒水湿润。抹面砂浆强度等级符合设计规定，强度满足施工需要，底层砂浆稠度宜为12cm,其他宜为78cm0抹面厚度符合设计规定1.5cr11o水泥砂浆抹面分两道完成。第一道砂浆抹成后，用杠尺刮平，并将表面刮成纹道，完成后间隔48h,进行第二道抹面，第二道砂浆应分成两遍压实擀光完成。b,抹面的施工接茬应留成阶梯形茬，上下层接茬应错开，留茬的位置应离开交角处150mm以上。1.5.4 钢筋混凝土预制盖板安装(1)钢筋混凝土预制盖板在构件厂加工，运至现场存放。安装前应检查混凝土盖板的外观质量，核对出厂合格证及相应的钢筋、混凝土原材料检测试验资料，符合规定方可使用。(2)盖板安装前，墙顶应清扫干净，洒水湿润，再铺砂浆安装盖板。盖板采用汽车吊吊装就位后，就位后相邻板底错台不应大于Iomm,盖板端部压墙长度的允许偏差IOmmo板缝及板端的三角灰应用水泥砂浆填抹密实。盖板就位后吊环应卧平并用水泥砂浆封住。
